1、如图所示是小马设计的地下车库湿度警示电路。Rs为湿敏电阻，用于检测地下车库的湿度，当湿度高于设定值时VD2点亮。请完成以下任务：
(1)、电路搭建后，闭合S调试时发现VD2不发光，其原因不可能的是（单选）______；A、Rp1阻值过小 B、R1短路 C、R3阻值过大(2)、现要求当VD2亮起时，继电器吸合，驱动除湿器除湿。请用1个三极管，1个二极管，1个电阻和1个继电器，采用共发射接法，将虚线框1中的电路补充完整，以实现上述功能；(3)、若VD1断路则（单选）______；A、继电器始终无法吸合 B、继电器一直吸合 C、继电器频繁吸合释放(4)、现要求在断开s后，湿度达到设定值且在谷电时段启动除湿。定时模块在谷电时段输出高电平，反之输出低电平。为实现上述功能，虚线框2中电路的设计正确的是（单选）______。A、
B、
C、
-

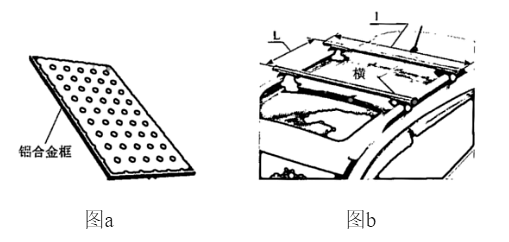

2、小马准备在汽车车顶上安装一块太阳能光伏板。如图a所示，光伏板的尺寸为：长800mm、宽500mm、厚35mm。车项行李架如图b所示，其中两根横杆的间距“L”最大可调至800mm。由于光伏板材料的强度较低，不能直接安装在车顶行李架上，需要设计一个连接装置，用于将光伏板安装到车顶行李架的横杆上。请你帮助小马完成该连接装置的设计。
设计要求如下：
（a）连接装置能与行李架上的横杆可靠连接；
（b）光伏板能可靠安装到连接装置上，但不能对光伏板进行加工；
（c）光伏板与水平面的倾角可在0-300度范围内任意调节，调节后的位置可以锁定：
（d）倾角调节用电机驱动，所需材料和零件自选。
请完成以下任务：
(1)、在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图，简要说明方案的工作过程；(2)、在草图上标注主要尺寸；(3)、根据《道路运输车辆安全技术条件》规定，车顶安装太阳能光伏板后需要去车管所备案，且安装后车辆的总体尺寸必须符合相关规定。这体现了（单选）______；A、设计的道德原则； B、设计的技术规范原则； C、系统分析的科学性原则 -
3、
小马在通用技术实践课上制作了如图所示的实木台灯。请完成以下任务：
（1）关于实木材料的特点，以下说法正确的是（多选）___________A. 实木材料易于加工和涂饰； B. 实木材料的隔热和绝缘性能较好； C. 相比人造板材，在幅面方向上的尺寸稳定性好； D. 相比人造板材，适用范围更广。 （2）该台灯的造型设计，采用的构思方法是（单选）__________A. 形态分析法 B. 联想法 C. 设问法 D. 仿生法 （3）小马设计该台灯时，提出了以下设计要求：A. 实木零部件边缘进行倒角处理； B. 四肢连接处采用铰连接，调节方便； C. 实木表面用无甲醛油漆涂饰； D. 选择无频闪灯泡。 其中为了实现人机关系健康目标的是（多选）__________
（4）加工该台灯灯罩时，木板之间的连接方式可采用钉接、榫接、胶接。你会选择________ ，理由是________ -
4、如图所示是小马设计的太阳能充电电路，PV为太阳能光伏板，有光照时输出电压相对稳定，E为锂电池，三极管VT1、VT2始终工作在开关状态。晴天（白天有阳光）时太阳能光伏板对锂电池充电，以下对电路的分析正确的是（ ）
A、光伏板对锂电池充电时VD2发光 B、调小R2可以提高VD2的亮度 C、晴天时VD2白天不发光，晚上发光 D、二极管VD1的作用是提高光伏板的输出电压 -
5、电路的输出波形uo与输入波形ui的关系如图所示，符合该关系的电路是（ ）
A、
B、
C、
D、
-
6、在电子电路中，下列元器件中不能当作开关使用的是（ ）A、
B、
C、
D、
-
7、如图所示是太阳能热水器系统示意图，由水加热、水输送及储水、水位水温控制等子系统组成。传感器检测水箱中水位、水温信号与设定值比较，当水箱中水位低于或高于设定值时，测控仪控制电磁阀打开或关闭。当水箱中的水温低于设定值时，测控仪控制电加热器加热。天冷时测控仪控制加热带加热上下水管，以防水管冻裂。请完成以下小题。
(1)、关于该系统的分析，下列说法不正确的是（ ）A、单向阀可以防止热水回流至自来水管 B、转动两个球阀可以调节出水口的水温 C、加热带提高了该系统的环境适应能力 D、加大电加热器的功率可提高水温控制精度(2)、关于水箱水位控制子系统，下列说法正确的是（ ）A、该控制系统具有人工和自动两种控制方式 B、输入量是水箱水位，输出量是电磁阀的开度 C、执行器是球阀，被控对象是水箱 D、使用热水不属于该控制系统的干扰因素 -
8、为了研究齿轮传动结构，小马用三维打印技术制作结构模型，其工艺流程如图所示，下列分析中不合理的是（ ）
A、设计流程时，首先要明确流程要实现的具体目标 B、该流程中只有串行工序，没有并行工序 C、该流程中各个环节的时序不可颠倒 D、要缩短工期，可以利用多台 3D 打印机同时打印各个零部件 -
9、如图所示的夹持机构，螺杆左端是右旋螺纹，右端是左旋螺纹。在图示状态下，工件被夹紧，下列构件的受力分析正确的是（ ）
A、手柄受弯曲、受扭转 B、连杆受压、受弯曲 C、螺杆受扭转、受弯曲、受拉 D、销钉受压、受剪切 -
10、如图所示是小马绘制的某零件图样，请完成以下小题。
(1)、图中错标和漏标的尺寸分别有几处（ ）A、1处、2处 B、2处、3处 C、3处、3处 D、3处、4处(2)、小马准备用大小足够、厚度合适的钢板加工该零件，下列说法不正确的是（ ）A、.划线时应先划轮廓线，再划对称中心线 B、锉削时将工件夹持在台虎钳上，工件伸出钳口不宜过高 C、钻孔时为了将工件夹平，可在工件下面垫入长方体垫块 D、左侧R25圆弧加工流程可以是：划线→钻孔→锯割→锉削 -
11、如图所示是某零件的轴测图和视图，零件采用铝合金材料制作。为了提高钻孔的效率，以下设计的钻孔方案中效率最高的是（方案中的箭头表示钻头或工件的移动方向）（ ）
A、移动钻头
B、移动工件
C、同时移动钻头
D、移动工件
-
12、如图所示是一款适合儿童手工用的无线热熔胶枪。下列分析与评价中不恰当的是（ ）
A、采用无线设计，符合设计的经济原则 B、适合布衣粘合、木板粘贴等多种场景，符合设计的实用原则 C、枪嘴采用全铜材质，经久耐用，主要是从“物”的因素考虑的 D、配套的胶棒安全无毒，主要是从“人”的因素考虑的 -
13、2024 年 6 月 25 日，我国的嫦娥六号返回器携带来自月背的月球样品，安全着陆在预定区域，在人类历史上首次实现月球背面采样返回。下列说法不正确的是（ ）A、突破了月背智能采样和月背自主起飞等技术，体现了技术的创新性 B、采样钻头有多个切削面，具备高硬度岩石钻进能力，体现了技术的实践性 C、通过对登月技术的研究，拓宽了人类的认知范围，体现了技术可以发展人 D、玄武岩纤维材料用于月面展示国旗的设计，体现技术的发展丰富了设计的手段
-
14、小明发现老单元楼里的伯伯运输饮水桶一改原来的徒手搬运，而是采用了如图所示的电动运水爬楼履带机，省时省力。他想到年纪大，腿脚不方便的老年人上下楼梯也相当吃力，于是他想改造设计一个爬楼轮椅机，来帮助解决这个问题。
(1)、将运水履带机的设计映射到爬楼轮椅机上，这一方案构思的方法属于（单选）____________；A、形态分析法 B、联想法 C、设问法 D、仿生法(2)、小明在改造设计时，受到的限制因素有（多选）____________；A、小明自身的知识储备与技术水平 B、楼层高度 C、老年人体重 D、楼梯扶手高度(3)、小明经历了如下6个步骤，以下顺序合理的是（单选）____________；①收集市面上不同品牌爬楼运输机和轮椅的有关资料及标准；
②对目标用户进行需求调查，从而明确设计要求；
③画出技术图样，制作爬楼轮椅模型；
④进行设计分析，构思多个方案，并在多个方案中选定1-2种方案；
⑤进行测试，在测试的基础上对设计方案进行全面评价，并进一步优化方案；
⑥编写产品说明书。
A、①②③④⑤⑥ B、①②④③⑤⑥ C、②①③④⑤⑥ D、②①④③⑤⑥(4)、小明对收集到的信息进行分析后，提出了以下设计要求：A．配置减震橡胶前轮
B．采用新型履带，爬行磨损率低，耐用性强
C．折叠卡扣设计，操作方便，体积小，易收纳
D．成本尽可能低
其中与人机关系要实现的目标相关的有（多选）。
-

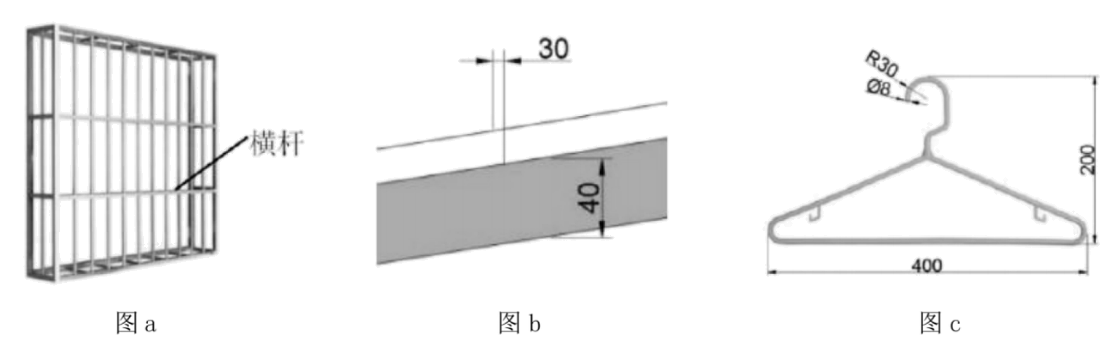

15、小明发现奶奶经常将衣架挂在阳台防盗窗的横杆上晾晒衣物，使用时不方便。小明准备利用3mm厚的不锈钢板，设计并制作一个挂式晾衣杆。已知家中阳台防盗窗，如图a所示；横杆的宽为30mm，高为40mm，如图b所示；家中所用衣架如图c所示。该挂式晾衣杆的设计要求如下：
（a）可安装在不锈钢防盗窗的横杆上，连接牢固，不破坏防盗窗原有结构；
（b）安装在室内方向，不用时可向上翻折；
（c）能同时晾晒多件衣物，且能实现分隔晾晒，避免衣服紧贴；
（d）具有一定防风功能，能防止衣架脱落。
请根据描述和设计要求，完成以下任务：
(1)、构思该挂式晾衣杆的方案时需要考虑的因素是（单选）____________；A、衣服的长度 B、横杆的长度 C、晾衣杆的连接方式(2)、画出挂式晾衣杆设计草图，必要时可用文字说明；(3)、标注挂式晾衣杆的主要尺寸。 -

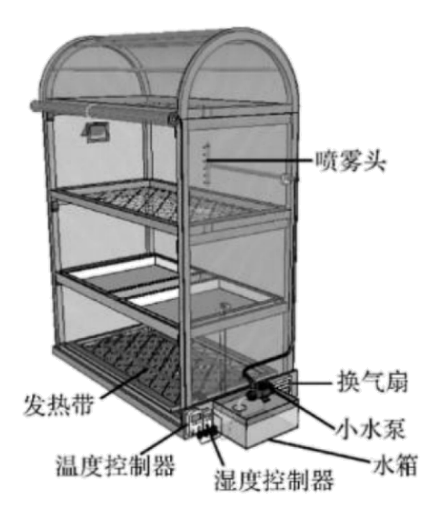

16、如图所示是小明设计的冬季用阳台小型温室，能自动控制温室内的温度和湿度。在温度控制器上设定好温度控制范围后，当温室温度达到或低于设定值的下限时，发热带开始加热，直到温度达到上限值。当温度高于设定温度的上限值1℃时，换气扇启动，吸入室外冷空气，一直到温度达到或低于上限温度时停止。在湿度控制器上设定好湿度范围后，当湿度传感器检测到温室空气湿度低于或等于下限湿度时开始加湿，达到上限湿度时停止加湿。请根据题图及其描述完成以下任务：
(1)、小明研究制作该阳台小型温室属于（单选）____________；A、科学活动 B、技术活动(2)、从设计的一般过程角度分析，以下不属于制订设计方案环节的是（多选）____________；A、制订设计要求 B、明确解决问题所受到的限制因素 C、收集与智能温室控制系统相关的信息(3)、在明确问题的内容与价值后，以下不属于解决问题受到的限制有（单选）____________；A、植物的品种及习性 B、小明的知识与能力 C、阳台的面积大小 D、相关传感器的品牌(4)、当温室温度和环境温度均高于设定的温度上限值1℃时，则换气扇会（单选）____________。A、持续运转 B、间歇性运转 C、运转一段时间后自动停止 D、无法判断 -

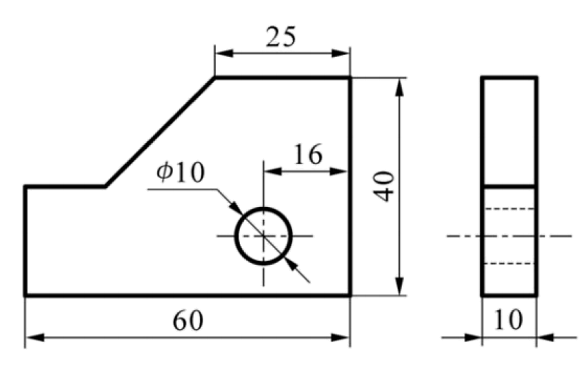

17、图中漏标的尺寸共有（ ）
A、2处 B、3处 C、4处 D、5处 -
18、如图所示是某形体的主视图和左视图，正确的俯视图是（ ）
A、
B、
C、
D、
-

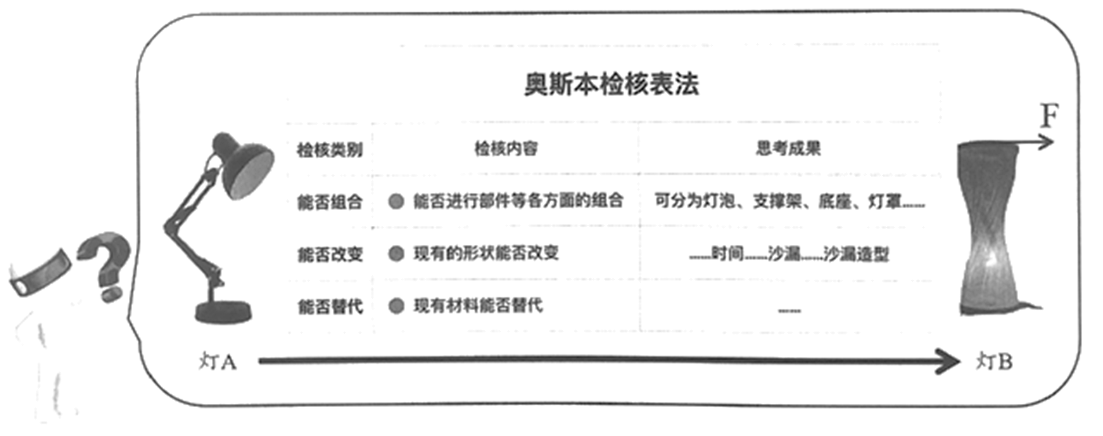

19、如下图所示是小明同学利用奥斯本检核表法在灯具创新设计活动中的部分思路。以下哪种构思方法小明没有使用（ ）
A、形态分析法 B、设问法 C、联想法 D、仿生法 -
20、如图a所示的结构由截面尺寸50mm×50mm的方木料榫卯连接而成，构件Ⅰ的榫头部分结构如图b所示，其主视图和左视图如图c所示。请完成下面小题。
(1)、下列关于构件2连接处的设计方案中，合理的是（ ）A、
B、
C、
D、
(2)、根据图c所示的主视图和左视图，相对应的俯视图是（ ）A、
B、
C、
D、
