  • 1、如图所示的夹持机构,在推杆的作用下,夹持手夹紧工件。夹紧时,下列对各个构件主要受力形式分析中不正确的是(       )

    A、楔块受压 B、滚轮受压 C、连杆1可用绳子替代 D、弹簧受拉
  • 2、如图所示是某形体的主视图和俯视图,相对应的左视图是(       )

    A、 B、 C、 D、
  • 3、小明在通用技术实践课上制作如图所示的右旋螺母,下列操作过程中,指示的方向不符合实际的是(       )

    A.手柄进给方向

    B.麻花钻转动方向

    C.丝锥旋入的方向

    D.拧紧螺母的方向

    A、A B、B C、C D、D
  • 4、如图所示是一款可折叠电动车,下列对该电动车的分析与评价中不恰当的是(       )

    A、行驶过程中具备能量回收功能,符合设计的可持续发展原则 B、车架整体采用V字形结构,主要考虑了结构的稳定性 C、能够实现快速折叠,主要是从“人”的角度考虑的 D、轮胎防滑防刺,主要是从“环境”的角度考虑的
  • 5、如图所示儿童秋千的尺寸中,不是从人机关系角度考虑的是(       )

    A、H B、W C、L D、h
  • 6、2024年6月,我国嫦娥六号(如图所示)在月球背面进行勘察工作、采集月球样品,并实现自动返回。下列关于中国探月工程的分析中不恰当的是(       )

    A、人类对技术的未来的美好愿望推动着技术不断向前发展 B、为将来载人探月做了先行的技术验证,体现了技术的实践性 C、嫦娥六号运用了激光、通信等多项技术,体现了技术的综合性 D、实现了世界首次月球背面采样返回,体现了技术的专利性
  • 7、如图a 所示为小明设计的家用盆景土壤湿度控制系统的控制电路(暂不考虑电机如何停止),当 土壤湿度较高时, 电机正转(电流由“+ ”到“- ”)驱动盆景架移到室外,当土壤湿度低于下限时, 电机反转(电流由“- ”到“+”)将盆景移回室内。湿敏电阻 RS 用于检测土壤湿度。 电压比较器功 能:V+>V-时输出高电平,V+<V-时输出低电平。请完成以下任务:

    (1)、根据题目描述及电路图 a,电路中 A、B 继电器分别为(单选)
    A、A 为 J1,B 为 J2; B、A 为 J2,B 为 J1。
    (2)、在电路调试过程中,小明发现土壤湿度超过上限湿度时电机没有正转,下列操作可能可以解决 该问题的是(多选)
    A、Rp1 调小; B、Rp4 触点向下滑; C、减小 R2 阻值; D、换额定工作电压更小的继电器。
    (3)、小明发现原电路在盆景架到位时, 电机无法自动停止。于是在盆景架上安装了磁体,磁体到达 指定位置使相应的干簧管吸合实现电机停止。已知干簧管 H1 和干簧管 H2 分别装在室内和室外的指定 位置。请在图b 虚线框中完成电路的连接。

    (4)、小明在反复调试过程中发现干簧管在实际应用中故障率较高,导致电路不稳定,于是在图 a 电 路中增加定时模块(如图 c1),使电机运行一段指定时间会自动停止。当图 c1 电路中 A 点和 B 点分 别输出低电平和高电平时,定时模块能持续输出一段时间的低电平和高电平。小明用 555 芯片设计定 时模块 2 部分的电路,请在图 c2 的虚线框内连线将电路补充完整实现定时功能。555 功能表如表 a 所示。

  • 8、如图所示为小明家的水果摊,每到夏季,水果摊就会招来很多果蝇。爷爷需用一把扇子不停驱赶 果蝇。小明想设计并制作一个简单的自动驱赶果蝇的装置,使用小型减速电机驱动。设计要求如下:

    (a)装置放置在地面上,具有一定的稳定性和强度;

    (b)装置有一个能装扇子的摆臂,摆臂能够水平往返摆动;

    (c)摆臂离地面的高度可以任意调节并锁定,摆动角度不小于 90 ° ;

    (d)摆臂高度调节和往返摆动都用减速电机驱动。 请完成以下任务:

    (1)、小明在进行该装置的设计分析时,可以参考以下结构设计底座,最合适的是(单选)          ; .
    A、电风扇的底座 B、放盆景的高脚架 C、带方向轮的底座
    (2)、在头脑中构思符合设计要求的多个方案,画出其中最优方案的设计草图,简要说明方案的工作 过程;
    (3)、在草图上标注主要尺寸。
  • 9、小明家有一个家用鱼缸,为保证鱼缸的水体清澈,需要经常给鱼缸换水。小明发现换水很麻烦, 于是决定自己设计并制作鱼缸的自动换水装置。如图所示为自动换水装置的初步设计,根据示意图和 描述完成以下任务:

    (1)、小明发现问题的途径是(单选)
    A、观察日常生活; B、收集和分析信息; C、技术研究和 技术试验);
    (2)、设计并制作自动换水系统,下列设计分析不恰当的是(单选)
    A、明确设计该系统的主要目标是提高换水效率; B、把系统设计为电子控制系统,进水和出水都可选用电磁阀来控制; C、优先保证进水和排水功能,再考虑系统的工作效率和精度; D、分别完成排水子系统和进水子系统的设计,整合完成后进行试验。
    (3)、小明构思的换水控制系统工作思路如下:当鱼缸里的水体浑浊度达到一定程度,启动自动换水, 达到清洁水体的作用。其中进水子系统在低水位时启动进水,到达一定水位后停止进水。以下是小明 设计的进水子系统工作框图,其中最合理的是(单选)
    A、 B、 C、
    (4)、在对自动换水控制系统进行优化时,气温变化对于鱼缸内水体浑浊度的影响属于(单选)
    A、影响因素 B、约束条件 C、干扰因素
  • 10、如图所示为三极管实验电路,关于该电路,下列说法正确的是(     )

    A、R1 调到 500 Ω,电流表读数明显变大 B、R2 调到 500 Ω ,电流表读数明显变大 C、增大电源电压为 9V,电流表读数明显变大 D、三极管 VT2 可能工作在饱和状态
  • 11、如图所示的信号处理电路,A,B 为输入信号,F 为输出信号。下列波形图可能的是(     )

    A、 B、 C、 D、
  • 12、下列电子元器件,在电路中不能起到开关作用的是(     )
    A、 B、 C、 D、
  • 13、小明家是大棚蔬菜种植大户,小明看到父母给蔬菜浇水非常辛苦,于是他设计了如图所示的大棚 蔬菜自动浇灌控制系统,根据示意图及描述完成下题。

    (1)、下列关于该自动浇灌系统的说法恰当的是(     )
    A、系统根据种植比例、植物编号、设定时间来确定电磁阀的开度,体现系统分析的科学性原则 B、系统已经设置电磁阀,手动阀 1 可以去除 C、设计系统时,既要考虑浇灌效率和效果,又要考虑成本,体现系统分析的综合性原则 D、定时器设定的时间会影响电磁阀的开闭,体现系统的动态性
    (2)、下列关于该土壤湿度控制系统,说法不正确的是(     )
    A、根据各种输入信息实现电磁阀的精准控制,该控制系统是闭环控制系统 B、该控制属于电子控制 C、电磁阀的开度是该控制系统的控制量 D、定时器是输入量的其中一种输入设备
  • 14、如图所示是小明用金属棒料(长 10cm,直径8mm),通过序号①-⑤的操作过程制作的开口螺栓, 下列钳工工艺说法不正确的是(     )

    .

    A、①的操作是将铜棒夹持在台虎钳左侧,用手锯进行锯割 B、④⑤两步流程的时序是可以颠倒的时序 C、②③两步都可用平锉完成 D、⑤的操作不能用钢丝锯
  • 15、如图所示为冲压机构,当物体被压紧时,下列对各个构件的主要受力形式分析正确的是(     )

    A、转轴受扭转、受弯曲, 曲柄受扭转、受弯曲,立柱受压、受弯曲 B、转轴受扭转, 曲柄受弯曲,立柱受压、受弯曲 C、转轴受扭转、受弯曲, 曲柄受弯曲,立柱受拉、受弯曲 D、转轴受扭转, 曲柄受扭转、受弯曲,立柱受拉、受弯曲
  • 16、如图所示是某形体的主视图和俯视图,正确的左视图是(     )

    A、 B、 C、 D、
  • 17、下列金工操作中,正确的是(     )
    A、冲眼 B、攻丝 C、锯割 D、锉削斜面
  • 18、如图所示为一款新型家用洗地机,下列对该洗地机分析和评价不恰当的是(     )

    .

    A、可折叠结构,运输和仓储成本较低,符合设计的经济原则 B、洗拖一体,符合设计的实用原则 C、可直立拖地,可放平拖床底,说明设计对技术产生重要影响 D、显示屏显示各种信息,主要考虑产品“信息交互 ”
  • 19、如图所示为某台钻的结构图,设计时主要与人的静态尺寸有关的是(     )

    A、尺寸 1 B、尺寸 2 C、尺寸 3 D、尺寸 4

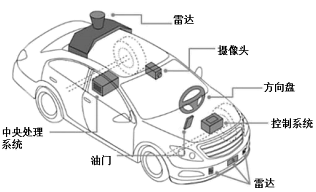

  • 20、近年来,无人驾驶技术被应用在新能源网约车上, 良好的安全性能已经得到了实践的检验而被大众接受。如图为无人驾驶汽车结构示意图,下列关于无人驾驶技术说法不恰当的是(     )

    A、需要通过激光雷达、摄像头、超声波传感器等设备获取周围环境的动态三维信息,体现技术的复 杂性 B、经历多年的研发、试验才获得成功,体现技术的实践性 C、开创了网约车行业的新局面,体现技术与社会的关系 D、具有良好的安全性能,体现技术“发展人 ”
