1、如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表所示。已知线圈电阻 R₀=10Ω，左边电源电压为6V恒定不变。当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边的空调电路正常工作。
温度r/℃
0
5
10
15
20
25
30
35
40
电阻 R/Ω
600
550
500
450
420
390
360
330
300

(1)、这一自动控制装置的基本结构其实是一个；

(2)、计算说明该空调的启动温度是多少?(要有计算过程)

(3)、为了节省电能，将空调启动温度设定为 $3 0^{\circ} C,$ 计算控制电路中需要再串联多大的电阻?

查看解析
2、老师给小科一个暗箱，其表面有两个接线柱M、N，它们之间电阻值 R_MN恒定不变。小科利用如图甲所示电路(电源电压不变)进行实验：在开关S、S₁都闭合和开关S闭合、S₁断开两种情况下，改变电阻箱R₁的阻值，读取电流表示数，绘制了如图乙所示的电流表示数I随R₁变化的曲线。由上述信息可知：

(1)、图乙中曲线(选填“A”和“B”)是根据开关S闭合、S₁断开时测得的实验数据绘制的，判断依据是。

(2)、老师告诉小宁，暗箱的M、N之间只接有两个阻值一样的定值电阻 R₀ ，求R₀的值。

查看解析
3、如图甲所示，是年轻人追捧的高颜值实用性加热杯垫，可以随时加热咖啡茶饮，还可以加热面包等小零食，其等效电路结构如图乙所示。电路中电源两端电压保持12V不变，R₁的阻值为8Ω，R₂的阻值为12Ω。
求：

(1)、只闭合开关S，通过 R₁的电流；

(2)、继续闭合开关S₁后，电路中的总电流和电路的总电阻。

查看解析
4、家中有一款如图甲所示的红外测高仪，其测量身高的原理如图乙所示，若其电源电压恒定，当被测人的身高变高时，电表的示数增大。但是有一些电路元件忘记画上，请帮助他在电流表、电压表和定值电阻中选择两个合适的元件填入虚线框中完成电路图(画元件符号)。

查看解析
5、螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如下图所示的位置。请标出：

（1）电源右侧的极性(用“+”或“-”表示)；
（2）a点磁感线方向；
（3）小磁针静止时右端的磁极(用“N”或“S”表示)。

查看解析

6、某同学用图甲中实验装置探究“产生电磁感应现象的条件和规律”，用到了铁架台、蹄形磁体、灵敏电流计、开关、直导体AB和若干根导线等器材。实验中固定磁体，让导体AB运动。实验记录如下表所示。

实验次数	导体运动情况	灵敏电流计指针偏转情况	灵敏电流计电流方向
1	竖直向上	不偏转	——
2	竖直向下	不偏转
3	水平向左	向右偏转	电流从右侧接线柱流入
4	水平向右	向左偏转	电流从左侧接线柱流入

(1)、由实验次数3、4可推测，如果固定导体AB、水平向左移动磁体，灵敏电流计的指针向偏转。

(2)、探究“感应电流产生的条件”实验：实验过程中发现电流表的指针偏转很小，下列方法中可以使指针偏转角度增大的是。 (填序号)

①换用磁性更强的磁体 ②换用导线绕成线圈进行运动 ③换用更细的导线 ④使导体运动速度加快

(3)、图乙中的“o”表示导体AB的横截面(即图甲中沿导体由A往B看)，I、Ⅱ、Ⅲ、IV表示运动中的不同位置，箭头表示导体在那个位置上的运动方向。则灵敏电流计的指针不偏转的位置是____。

A、I B、Ⅱ C、Ⅲ D、IV

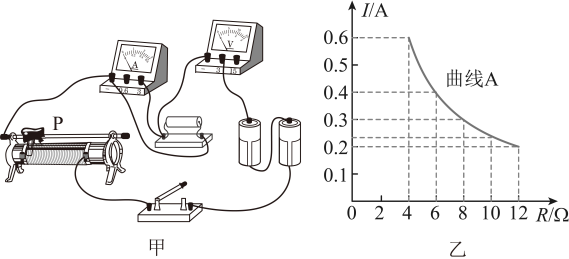

7、研习小组同学开展了“探究电流与电阻的关系”实验。器材：电源(4.5V)，滑动变阻器(20Ω1A)，定值电阻R(4Ω、6Ω、8Ω、10Ω、12Ω) 和开关，导线若干。
小组同学连接了如图甲所示的电路进行实验。

(1)、图甲电路开关闭合后，电压表、电流表出现的现象是，判断电路存在故障；

(2)、请帮忙找出图中错误的连线并画“×”，再补一根导线，使电路连接正确；。

(3)、依次改变定值电阻 R 的阻值，读取并记录相应电流值，根据实验数据在图乙的 I-R坐标系中描绘出曲线A，并得出结论：电压一定时，电流与电阻成反比。小东认为也可以将每次实验时记录的电流值和对应的变阻器 Rp阻值也在图乙中描成点，连成曲线B。请判断曲线 B与曲线 A 有无交点?并说明理由。

查看解析
8、小明同学根据图甲的电路连接器材来“探究导体电阻与其影响因素的定量关系”。实验时多次改变合金丝甲接入电路的长度l、调节滑动变阻器的阻值，使电流表的读数I达到某一相同值时记录电压表的示数U，从而得到多个u₁的值，作出 $\frac{U}{I} - l$ 图像，如图乙中图线a所示。

(1)、图甲中当用同一根金属丝实验时探究的是电阻与____的关系；

A、长度 B、截面积 C、材料 D、温度

(2)、在实验中使用的是选填(“0-20Ω”或“0-2000Ω”)的滑动变阻器；

(3)、图乙中图线b是另一根长度相同、材料相同的合金丝乙采用同样的方法获得的 $\frac{U}{1} - l$ 图像，由图可知合金丝甲的横截面积(选填“大于”“等于”或“小于”)合金丝乙的横截面积。

查看解析
9、无痕窗花贴不用胶水就能吸附在平滑的物体表面，广泛用于节日装饰。对于其吸附原理，小嘉认为窗花贴与玻璃之间是通过静电作用而吸附，小科则认为可能是由于大气压的作用。因此，他们采用多种方法开展如下探究实验：
①小票把窗花贴与验电器的金属球相接触，观察箔片是否会张开；
②小嘉取大小相同的窗花贴和普通塑料膜各1片，贴在两块相同的玻璃片上，观察比较；
③小科取两片相同的窗花贴甲、乙，分别贴在两块相同的玻璃片上，并把其中一块玻璃片转移到玻璃钟罩内，进行抽气，观察比较两块窗花贴；

(1)、在步骤①中，观察箔片是否会张开基于的原理是；

(2)、在步骤②中，小嘉需要观察比较的物理量是；

(3)、若窗花贴的吸附原理仅靠静电作用，则支持这一结论的实验现象是。

查看解析
10、用如图甲所示的电路可以测量一个未知电阻的阻值，其中 Rx为待测电阻，R为电阻箱，S为单刀双掷开关，R₀为定值电阻，某同学用该电路进行实验，主要步骤有：
A.把开关S接b点，调节电阻箱，使电流表的示数为I；
B.读出电阻箱的示数R；
C.把开关S接a点，读出电流表的示数为I；
D.根据电路图，连接实物图，将电阻箱的阻值调至最大；

(1)、上述步骤的合理顺序是(只需填写序号)；

(2)、步骤A 中电阻箱调节好后示数如图乙所示，若已知R₀的阻值为10Ω，则待测电阻的阻值为Ω；

(3)、本实验所采用的科学思想方法可称为。

查看解析
11、为了探究电磁铁的磁性强弱跟哪些因素有关，小科同学用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干匝，连接电路，如图中甲、乙、丙、丁为实验中观察到的四种情况。

(1)、比较乙、丙两图，可通过观察来判断电磁铁磁性的强弱；

(2)、利用图丁探究电磁铁磁性强弱与线圈匝数的关系，将两个电磁铁串联的目的是；小科将滑动变阻器滑片移到最右端时，两个电磁铁吸引铁钉的数量均为0，小明认为此时两个电磁铁的磁性都消失了。请你写出简要的实验思路来检验小明的观点：。

(3)、利用上述结论分析图戊，下列措施中能使图中电磁铁磁性减弱的是____。

A、滑片P向右移动，其他条件不变 B、滑片P向左移动，其他条件不变 C、开关S由1扳到2，其他条件不变 D、电源的正负极对调，其他条件不变

查看解析
12、小科在教室里，将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚玻璃杯前方观察到如图乙所示装水部分“黑白颠倒”的现象。若希望看到“黑白颠倒”的现象重新颠倒回来，则应将高脚杯(选填“靠近”或“远离”)黑白卡片。小科拿起这张黑白卡片，教室内每个方向的同学都可以清晰看到，这是因为卡片对光发生了(填反射类型)。

查看解析
13、现在在很多公共场所，都有安装“电子眼”(如图1)。镜头的功能类似于人眼的晶状体，但像距几乎不变，如图2所示。小敏在成像板上所成的是倒立缩小的像(选填“实”或“虚”)，此时镜头的焦点在 F处。当他靠近镜头时，仍要保持清晰的像，镜头的焦点可能在处(选填“a”、 “F”或“b”)。

查看解析
14、在研究凸透镜成像的实验中，光屏上出现了一个与烛焰大小基本相等的清晰的像，如图所示：

(1)、在实验前，应先调节烛焰、凸透镜、光屏的中心大致在同一高度，其目的是为了；

(2)、可知此透镜的焦距是厘米；

(3)、在这个实验中如果不及时调整，随着蜡烛的消耗，光屏上像的位置将(选填“上升”“下降”或“不变”)。

查看解析
15、如图所示电路中，当开关S闭合，电流表A₁、A₂的示数分别为I₁、I₂ ，若I₁：I₂=2：3，则（）

A、R₁：R₂=1：2 B、 $R_{1} : R_{2} = 2 : 1$ C、R₁：R₂=2：3 D、 $R_{1} : R_{2} = 3 : 2$

查看解析
16、如图所示，一女孩面向墙壁站立，她的眼睛与地面相距1.5米。现有一面小镜子，应把小镜子挂在墙上哪个位置，女孩才可看到天花板上灯的像?（）

A、地面上方1.50m的位置 B、地面上方1.63m的位置 C、地面上方1.75m的位置 D、地面上方1.83m的位置

查看解析
17、如图，电源电压恒为6V，灯 L₁、L₂的电阻不随温度变化，灯L₂的电阻为10Ω。闭合开关S后，发现灯L₁比L₂亮，则（）

A、灯L₁和L₂的电流相等 B、电流表的示数为0.3A C、电压表的示数小于6V D、灯L₁的电阻小于10Ω

查看解析
18、如图所示，一条走廊的两侧竖立着两面平面镜MN和PQ，MN∥PQ，相距d米，在走廊中间将一个橡皮小球垂直指向镜面以v米/秒的速度沿地面抛出，若小球抛出后运动速度大小保持不变，则观察到在两平面镜上分别形成的第一个像之间的相对运动情况是（）

A、不论小球指向哪个平面镜，两个像相互靠近，相对速度为2v米/秒 B、不论小球指向哪个平面镜，两个像的相对速度为零 C、小球指向MN镜时，两个像相互靠近，相对速度为2v米/秒 D、小球指向 MN镜时，两个像相互远离，相对速度为2v米/秒

查看解析
19、如图为某一光学系统的平面示意图，其中L为凸透镜，A为垂直于透镜中心轴线的物平面，M为与透镜中心轴线垂直的平面镜，B为用毛玻璃做成的垂直于透镜中心轴线的屏幕，由于屏幕为半透明，所以无论在屏幕的左侧还是右侧都可以看到A经透镜在屏幕上所成的实像。如果物是A面上的一个发光的“上”字，则在位于B、M之间的观察者看来屏幕B上和平面镜M中的像的形状分别为（）

A、 B、 C、 D、

查看解析
20、智能镜子是一种集成了传感器、显示器等技术的智能家居产品，可以与健康设备连接，实时监测用户的健康指数，如心率、血压等。当人靠近镜子，开关S₁自动闭合，内部结构连通，摄像头工作检测用户脸上的信息，图像识别系统被唤醒后S₂自动闭合，智能模块启动，开始分析脸部信息并提供护肤建议。下列电路设计符合该要求的是（）

A、 B、 C、 D、

查看解析
