1、小明去花鸟市场的时候看到热带斑马鱼十分喜欢， 自己也想在家养一些，他查阅资料知道要养 好斑马鱼，最主要的是水温最好控制在 18℃~28℃.不过小明家里的鱼缸没有温控功能， 于是 小明利用学过的知识设计了如图 a 所示鱼缸水温控制实验电路图，其中 NE555 是时基集成电路， 其内部结构图如图 b 所示。当鱼缸温度低于下限时 V1 发光，表示加热器加热；当鱼缸温度高于 上限时，V1 熄灭，表示加热器停止运行。请完成以下任务：
(1)、电路中的热敏电阻 Rt1 和 Rt2 应采用 （单选） （A ．Rt1、Rt2 为正温度系数热敏 电阻；B ．Rt1，Rt2 为负温度系数热敏电阻）；(2)、小明准备用 1 个继电器控制加热器工作，用 555 电路 7 脚的输出信号通过三极管驱动继电 器，当继电器吸合时加热器工作。现利用 1 个继电器、1 个二极管、1 个电阻、1 个 NPN 三 极管，在虚线框内完成电路设计，要求三极管采用共发射极接法；
(3)、养了一段时间后，小明发现自己养的斑马鱼死亡率偏高，于是他请教了养鱼达人，发现鱼缸 的温差不宜过大，于是小明想把温度控制区间从 18℃~28℃调到 22℃~25℃。正确的调整方 法是（单选）（A ．增大电阻 R1，减小电阻 R2；B ．减小电阻 R1，增大电阻 R2）；(4)、半年后的一天，小明回到家，发现斑马鱼大量死亡，水温接近 4℃, 原来是 555 芯片损坏， 小明从通用实践室拿来了一块四 2 输入与非门芯片。请在虚线框里用不多于 4 个 2 输入与 非门代替，实现电路原有功能。
-
2、小明在擦黑板的时候体会到擦黑板的不容易，于是小明想利用所学的知识设计一个能实现自动擦黑板的装置，让装置能代替人来移动黑板擦。黑板的尺寸如图a所示，黑板擦如图b所示的尺寸为150mm（长）×60mm（宽）×30mm（高）。设计要求如下：
a．开启后，能让黑板擦自动将整块黑板清理一遍；
b．在移动过程中装置运动平稳可靠；
c．装置安装在黑板木质边沿上
d．电机驱动， 电机数量不限。
请完成以下任务：
(1)、在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（装置安装涉及到的黑板边沿可用线条表示， 电机可用方框表示）,简要说明方案的工作过程；(2)、在草图上标注主要尺寸；(3)、设计过程中，不合理的做法是 （多选）A、明确设计要求后，先设计分析，再收集信息； B、尽量选用标准件； C、绘制完成结构草图后，开始加工制作； D、用模拟试验法，检验装置能否将黑板清理一遍 -
3、如图所示是一款木质可折叠儿童餐椅，兼顾了舒适安全、耐脏易清洗、免安装等特点。请根据图片及其描述完成以下任务：
(1)、为了检验该餐椅的强度，小明进行了以下技术试验，在座位上放置重物，逐渐增加重物的重量至二十千克,观察餐椅是否会变形，该技术试验属于（单选） （A ．模拟试验法；B ．强化试验法；C .优选试验法；D ．移植试验法）；(2)、从设计的“人、物、环境”角度分析， 以下关于该餐椅描述，主要考虑人的因素的有（多选）（A ．餐椅免安装；B ．餐椅方便折叠；C .餐椅防水防污；D ．餐椅采用木质材料制作）；(3)、小明在实践室制作该餐椅的木质椅面一定不需要的工具有 （多选）A、
B、
C、
D、
E、
(4)、为了增加稳固性，小明决定为餐椅增加一个防滑脚垫套，下列材料选择合理的是 （单选）（A ．木材；B ．橡胶；C ．铝材）。 -
4、如图所示是小明搭建的三极管实验电路，测得流过发光二极管V1的电流为5mA，R3阻值为200Ω。下列关于该电路的分析中正确的是（ ）
A、三极管 V2 可能处于饱和状态 B、调大 R2，b 点电位明显升高 C、若 R1 断路，会导致三极管截止 D、调小 R3，V1 光线会更亮 -
5、在通用技术电控实践室里， 四位同学利用电容、电阻、开关、电源分别设计了以下 4 个电路， 当 S 闭合一段时间后断开， 电容会放电的是（ ）A、
B、
C、
D、
-
6、小明准备用如图 a 所示的洞洞板搭建如图 b 所示电路， 以下工具或电子元器件不需要的是（ ）
A、
B、
C、
D、
-
7、如图所示为一种足球门线判定系统。该系统使用一组高速摄像机作为视频输入，每台摄像机
从不同角度跟踪足球。计算机综合多路信号形成实时、快速、准确的判定。如果判定结果是足球已经整体越过球门线， 则计算机会生成一个信号。该信号使裁判的手表产生振动，提示可以判定进球。请根据以上材料回答问题。
(1)、从系统角度看，下列分析不正确的是（ ）A、部分信号的不正常将降低判定的可信度，体现了系统的整体性 B、摄像机和计算机的处理速度均是该系统优化的影响因素 C、该系统综合运用了高速摄像机摄像技术、无线电信号传输技术和视频处理技术，体现系统的综合性 D、设计该系统时要兼顾判定的速度和准确度，体现了系统分析的综合性原则(2)、以手表内的振动马达为被控对象，从控制角度看，下列分析不正确的是（ ）A、计算机是该控制系统的控制器 B、被控量是振动马达的振动 C、该系统是开环控制系统 D、控制量是计算机的输出信号 -
8、如图所示利用平行四边形原理制作的中心夹具（螺杆和杆1可按图示双箭头方向相对移动）， 以下关于此中心夹具说法不正确的是（ ）
A、从杆1和杆2互相垂直开始，螺杆向右运动，工件被夹紧 B、无论螺杆向右还是向左运动，销轴都受剪切 C、无论螺杆向右还是向左运动，杆2都受弯曲 D、杆1与杆2，螺杆与底座都是铰连接 -

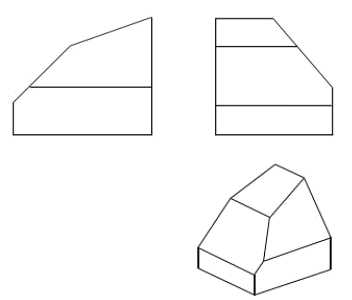

9、如图所示是某形体的主视图和左视图，相对应的俯视图是（ ）
A、
B、
C、
D、
-
10、小明在通用技术实践室用厚度为 2mm 的钢板加工如下构件， 以下说法正确的是（ ）
A、加工构件需要用到钢直尺、划针、台虎钳、半圆锉、丝锥等工具 B、锉削时，应把构件夹在台虎钳左侧 C、加工流程可以为：划线→锯割→ 弯折→划线→钻孔→锯割→锉削 D、钻孔时，用平口钳夹持，并戴上护目镜和手套 -
11、下列是通用技术实践课上同学们进行的木工加工操作，其中工具选用或操作要领不合理的（ ）A、刨削
B、下料
C、钻孔
D、凿削
-
12、小红想给小区的车库门口设计一个栏杆， 由电机带动杆 1 和杆 2 运动，小红想实现杆 2 在上升和 下降过程中都呈水平状态， 以下四个方案中合理的有（ ）
A、②④ B、②③ C、①③ D、②③④ -
13、如图所示是一款无线充小夜灯，它具有无线充电、蓝牙连接、智能音箱、无极调光等功能。下列说法中不正确的是（ ）
A、蓝牙一键连接，操作方便，体现人机关系的舒适目标 B、具有无线充电、蓝牙连接，智能音箱、无极调光等功能，符合设计的实用原则 C、使用 Type—C 接口供电，符合设计的技术规范原则 D、无极调光，营造不同氛围，考虑了人的心理需求 -
14、如图所示北京时间2023年5月30日9时31分，在酒泉卫星发射中心，搭载神舟十六号载人飞船的长征二号F遥十六运载火箭点火发射。约10分钟后，神舟十六号与火箭成功分离，进入预定轨道，发射取得圆满成功。以下关于中国航天技术的说法不正确的是（ ）
A、在设计神舟十六号载人飞船时， 中国航天科技集团第五研究院第 510 研究所研制团队进行了 长期大量的技术攻关，最终解决了对温度敏感的问题，体现了技术的实践性 B、神舟十六号载人飞船可以更好地应对复杂的太空环境，体现了技术的复杂性 C、神舟十六号载人飞船与之前的航天飞船相比有很多地方进行了改进，特别是返回舱内仪表面 板布局，体现了技术的创新性 D、中国航天技术可以广泛应用到广播电视气象预报、导航定位、环境监测、国土普查、农业生 产等国民经济和社会发展的各个领域，体现了技术的综合性 -
15、研究表明，下小雨时发出的雨滴声具有一定的催眠作用，有助于失眠者进入梦乡。如图 a 所示 是用来模拟雨滴声的电路。请完成以下任务：
图 a(1)、要使喇叭 BP 发声，IC1 的 3 脚应输出 ;A、高电平 B、低电平 C、脉冲信号(2)、调试时发现喇叭的音调过于尖锐，需要调平缓一些，可行的措施是、;A．C1 电容量换大 B．C2 电容量换大
C．RP1 调大 D．RP1 调小
(3)、小明想在图 a 的基础上增加定时电路，从而使得催眠器可以实现定时工作，而不必整夜通 电工作。请在虚线框中连接给定的元器件，将电路补充完整。
(4)、学习了单运放振荡器，小明想利用手头的 UA741 运算放大器制作一款功能与图 a 相似的振 荡电路。请在下图虚线框中连接给定的元器件，将电路补充完整。
-
16、如图所示是地下车库顶部的消防管道，管道外直径 100mm，管道底部
距离地面 3500mm。小明发现，工人在安装管道时，需要两人一起抬着
管道沿梯子向上爬，十分不便，于是想设计一款管道升降装置。请帮
助小明设计该装置，设计要求如下：
（a）管道能水平放置在升降装置上；
（b）管道能升至规定的安装高度；
（c）管道能保持在所调节的高度；
（d）采用减速电机驱动；
（e）材料自选；
(1)、小明设计该装置时，不属于设计需要考虑的因素是（单选） ；A、小明的设计能力 B、消防管道的直径 C、车库的面积 D、投入的资金(2)、画出设计草图（电机可用方块表示），简要说明升降装置的工作过程；(3)、在草图上标注主要尺寸。 -
17、如图 a 所示的衣柜，右侧柜体没有分层，翻找衣服不方便，于是小明想设计一款衣柜分层置物 架。请完成以下任务：
(1)、小明通过购物平台了解是否有类似的分层置物架较好地解决了该问题，这属于设计的一般 过程的哪个阶段？（单选） ；A、收集信息 B、明确问题的价值 C、明确解决问题受到的限制(2)、小明设计的分层置物架由托架和隔板两部分组成，效果如图 b 所示。托架主要由若干圆钢 管组成，隔板的下部采用卡扣式设计，轻轻一按，即可卡住圆钢管。隔板的选材要求结实 质轻、易于成型、价格低廉，适合做隔板的材料是（单选） ；A、塑料 B、实木 C、铸铁(3)、小明对隔板模型进行了测试，接下来要做的是（单选） ；A、构思方案 B、方案优化 C、方案评价(4)、小明希望托架的长度可伸缩，且调至所需长度后能锁紧，如图 c 所示是托架的结构图，下 列连接件中便于锁紧圆钢管与构件 1 的是（单选） 。
A、
B、
C、
D、
-
18、如图所示的控制电路，当温度低于下限时继电器J 吸合，加热器开始加热；温度高于上限时继电器 J 释放，加热器停止加热；Rt 短路或断路时，加热器均不加热。下列分析中正确的是（ ）
A、Rt 是正温度系数热敏电阻 B、R3 短路时，加热器可能会加热 C、将 R5 换成阻值更大的电阻器，则上限温度被调低 D、调试时，应先调上限，后调下限 -
19、如图所示是一款光控安全开关电路原理图，可以安装在冲压机床、剪板机等容易发 生事故的特殊部位。当人的手臂靠近危险部位时（V1 被遮挡），安全开关能迅速启动受 控设备的制动装置（电机 M），从而使机器立即停止工作。请完成小题。
(1)、下列元器件中不需要的是（ ）A、
B、
C、
D、
(2)、关于该电路，下列分析中合理的是A、V4的作用是在V3导通瞬间保护V3不被击穿 B、将R1换大，可以使设定亮度值调高 C、在面包板上搭接该电路时，可选用5只引脚的继电器 D、一旦人的手臂离开机器的危险部位，制动装置（电机M）马上停止 -
20、如图所示为仓库大门位置控制系统示意图，合上开门开关，产生的偏差电压信号被 放大器放大后，驱动伺服电机转动，绞盘牵动大门向上升起，当大门升到规定高度时，电位器的滑动引脚移动，放大器输出信号随之变化，电动机停止转动；反之，合上关门开关，伺服电机反向转动，绞盘转动使大门下降至规定位置。请完成问题。
(1)、下列关于该系统的说法中不合理的是（ ）A、放大器出现故障会导致仓库大门无法打开，体现了系统的整体性 B、当伺服电机接收到放大器的信号时，带动绞盘转动，把门打开，体现了系统的动态性 C、设计系统时需要根据门的重量考虑伺服电机的功率 D、设计时先考虑整体功能的实现，再考虑各部件的性能，体现了系统分析的整体性原则(2)、关于仓库大门位置控制系统，下列说法中不正确的是（ ）A、该系统属于闭环控制系统 B、伺服电机故障属于干扰因素 C、被控对象是门的开启或关闭 D、电位器参与反馈
