1、如图所示为一款网球发球机。储球箱用于盛放网球，下球装置可对 网球进行搅动，使球落入导球管后进入滚道，通过电机驱动的摩擦飞轮 加速后从滚道出口发射出去。电机驱动控制器中的单片机通过设定的参 数控制调速模块产生相应的脉冲信号，进而控制电机的转速，实现网球 球速的控制。请根据示意图及描述完成小题。
(1)、下列关于网球发球机系统的分析中正确的是 （ ）A、机架的结构影响发球机的强度和稳定性，体现系统的相关性 B、设计该系统时还需要考虑电机噪音对人的影响，体现系统分析的综 合性原则 C、导球管的粗细是该系统优化的约束条件 D、摩擦飞轮变得光滑会影响发球效果，说明系统的环境适应性差(2)、下列关于电机转速控制子系统的分析中正确的是 （ ）A、执行器是单片机 B、被控对象是网球 C、下球装置对网球的搅动属于干扰因素 D、控制量是调速模块产生的脉冲信号 -
2、如右图所示是某工件的视图。图样中存在的错误（包括漏标）共有 （ ）
A、4 处 B、5 处 C、6 处 D、7 处 -
3、如图甲是小明设计的一种防松紧固件，由双头螺柱、螺帽与销钉组成。现用长度、直径合适的圆钢加 工两个螺帽，用长度、直径合适的圆钢加工螺柱。下列主要加工流程设计最合理的是 （ ）
A、
B、
C、
D、
-

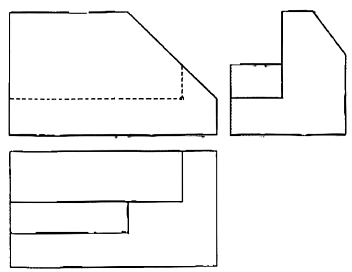

4、图中立体的两个视图，关于它的左视图，正确的是（ ）
A、
B、
C、
D、
-
5、下列通用技术实践操作过程中，不合理的是.（ ）A、凿榫眼前先将木料固定，敲击凿子时，一手紧握凿柄，不让凿子摆动 B、锉削金属工件时，用刷子清除切屑，不能用嘴吹切屑或直接用手清除切屑 C、在金属小工件上钻孔时，用专用工具夹持，不能直接用手扶持 D、在电路板上手工锡焊元器件时，按以下步骤进行：加焊锡→加热焊盘和焊件→移走焊锡→移走烙铁
-
6、图a、图b分别为某新型水泥砖砌墙、新型水泥砖制作模具的示意图。下列用于该新型水泥砖模具（底座部分）设计中合理的是（ ）
A、
B、
C、
D、
-
7、如图所示是一款多功能电源插线板，下列对该插线板的评价中，不恰当的是（ ）
A、外壳材料绝缘，实现了人机关系的安全目标 B、多种插口组合在一起，使用方便，实现了人机关系的高效目标 C、外壳带有放置手机的凹槽，符合设计的美观原则 D、能放手机，又可充电，生产成本相对普通插线板较高，符合设计的经济原则 -
8、如图所示一款智能洗地机，采用电解水除菌模式，杀菌率可达99.9%以上，且无需添加其他消毒剂，安全便捷又环保。关于这款产品设计，以下说法中不正确的是（ ）
A、机身、水箱、管道中添加了纳米银材料，能有效抗菌，减少异味的发生，体现了技术的创新性 B、采用自主研发的技术，拥有自主知识产权，体现了技术的专利性 C、对地面、厨房、边角、卫生间等进行吸、拖、洗，深度清洁毫无压力，体现技术的目的性 D、将推动我国在微小的干湿数字马达制造技术、微波电子技术、纳米银材料等技术的发展，体现了技术的综合性 -
9、如图 a 所示是由 555 芯片构成的“叮咚”门铃电路，按下按钮开关 SB 再松开，“叮咚”门铃声会延长一段时间后消失。请分析电路并完成以下任务：
图 a(1)、下列对“叮咚”门铃电路分析正确的是（单选）________；A、改变 R1、R2、R3、R4 中任意一个的阻值，均会影响“叮咚”门铃的音调高低； B、由于按下SB 按钮 VD1、VD2 均导通，故用导线替代两个二极管，电路功能不变； C、电路中C1、C2、C3、C4 功能均不同，C1 延时、C2 振荡、C4 耦合。(2)、小明想用现成的“叮咚”门铃电路作为检测工具检测发光二极管的质量好坏，下列在题图b 虚线框 1 内三个端口接线检测正确的是（多选）_______；
图 bA、发光二极管正极接在P1、负极接在 P2，若闪烁说明待测二极管正常 B、发光二极管正极接在P1、负极接在 P3，若闪烁说明待测二极管正常 C、发光二极管正极接在P2、负极接在 P3，若闪烁说明待测二极管正常 D、发光二极管负极接在P1、正极接在 P2，若闪烁说明待测二极管正常(3)、检测过程中发现，正确接入后若发光二极管正常，则出现闪烁偏快近乎常亮，为避免这种情况，正确的调试方法为（多选）______；A、R1 滑动端上移 B、R2 滑动端下移 C、R3 滑动端下移 D、R4 滑动端上移(4)、受（2）检测电路启发，小明想用该电路检测不同类型三极管的质量是否正常，利用已测质量正常的发光二极管、限流电阻 R6，只要将三极管管脚插入对应孔位，开启电路，发光管闪烁则表明三极管正常。请在虚线框 2 内对 PNP 型三极管（实物如图 c 所示，接成共射接法）测试电路进行连线，以实现其检测功能。
-
10、小明看到如图a所示的某水渠截流装置非常原始，是用1500mm×250mm×50mm规格一致的四块木制拦水板嵌入拦水凹形柱架，直接用拦水板对水渠进行截流。小明准备将其改进为电动操作模式，柱架在原来的基础上加高了一米（如图b所示），然后用强度足够的钢板制作了一根横梁，想通过中间的圆孔用电机驱动拦水板实现截流，横梁宽度w远大于柱架宽度d。请帮助小明完成该水渠截流装置（机械部分）的设计任务。要求如下：
A.通过电机（如图 c 所示）正反转实现水渠截流或放水；
B.从水渠底部开始计算，可实现 0-750mm 范围内任意深度放水，放水时稳定可靠；
C.不能改变图a 柱架结构，允许改进加工图 b 后期结构；
D.材料自选。
请根据要求，完成下列任务：
(1)、在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（减速电机可用方块表示），必要时可用文字表示；(2)、在草图上标识主要材料的名称并标注主要尺寸；(3)、小明制作好装置模型后，想对装置功能及其他性能进行检测，设计了下列试验方案，其中 不需要或不合理的是（多选） ；A、接通电源，测试电机正反转是否正常； B、电机安装在横梁上并连接好装置，合上电源，观察拦水装置截流与放水是否顺畅； C、用消防笼头模拟水的冲击力，观察拦水板上升与下降过程中是否会断裂； D、安装好装置，启动后，拦水板处于任意高度位置停止，观察水冲击时其稳定性能； E、装置工作时，用锤子敲击拦水板来模拟水的冲击力，检测装置工作时的强度、可靠性及稳定性能。 -
11、小明洗澡时因为没有香皂摆放架，香皂都是临时摆放在浴室窗台上极易滑落。如图所示是小明设计并借用学校通用技术实践室制作的简易香皂摆放架，用于临时摆放潮湿滴水的香皂，安装在浴室墙壁上。请根据图完成下列任务：
(1)、小明发现问题的途径是（单选） ；A、观察日常生活 B、收集和分析信息 C、技术试验与技术研究(2)、可用于香皂摆放架安装在浴室墙壁上的连接件是（多选） ；A、自攻螺钉
B、细圆棒+自攻螺钉
C、六角螺栓
D、塑料膨胀螺栓
(3)、材料规划非常重要，直接影响到质量与使用寿命。摆放架的设计从使用环境和易加工角度考虑，下列材料适合小明选用的是（单选） ；A、不锈钢 B、高密度板材 C、塑料 D、钢化玻璃(4)、小明用冲击钻在墙体上先后钻了四个孔位，安装后若拆卸需借助工具不够方便，于是考虑将摆架的圆孔修改为葫芦孔，便可徒手将摆放架固定在墙体上或取下。下列优化方案可行的是（单选） ；A、
B、
C、
D、
(5)、若用实践室现有的槽钢材料制作该支架，为防支架腐蚀生锈（不考虑加工限制条件），可采用的表面处理方法为（多选）______。A、表面抛光 B、表面锉削 C、刷涂防锈油漆 D、砂皮纸打磨 E、电镀 -
12、为了研究三极管状态改变的影响因素，小明设计并搭建了如图所示的硅三极管实验电路，其中RP2、RP3型号规格一致。实验前，无论开关S合上或断开，均已将电路调试到电压表读数为3V。下列关于三极管电路的分析中，正确的是（ ）
A、S断开，RP1箭头下移时，电压表读数逐渐减小 B、S断开，逐渐减小RP2，VT将进入饱和状态 C、S合上，RP1箭头上移时，电压表读数逐渐减小 D、S合上，逐渐增大RP3，VT集电极电流逐渐减小 -
13、如图所示的逻辑电路，由或非逻辑门构成。下列输入输出波形对应关系正确的是（ ）
A、
B、
C、
D、
-
14、设计电路时识读元器件标识非常重要。下列电子元器件的识读描述中，合理的是（ ）
A、图①为负温度系数热敏电阻，用 Rt 表示，环境温度越高阻值越小 B、图②为电位器，“B103”表示阻值调节范围 0-10kΩ，引脚 1、2 间或 2、3 间随着调节旋钮转动，阻值发生相应变化 C、图③为极性电容（电解电容），“80V”表示该电容只有在 80V 直流电压下才能正常工作 D、图④为无极性电容，标称电容量为 104pF，耐压 16V -
15、地下车库大量一氧化碳的尾气影响人们的健康甚至生命安全。如图所示为某地下车库系统示意图，主要包括一氧化碳监控子系统、进排风控制子系统和场所车辆环境监测预警子系统等，其中进排风控制系统的工作过程为：PLC单元接收到CO浓度达到设定值后发出指令，通过相应的继电器启动进排风装置，开始送排风。请根据示意图及描述，完成问题。
(1)、下列对地下车库系统的分析中，不正确的是（ ）A、三个子系统有机结合才能构成具有自动排风等功能的地下车库系统 B、系统工作时依据进入车库的车辆数进行决策，启闭不同方位风机台数，遵循科学性原则 C、其中一个传感器或排风机出现故障不会导致系统瘫痪，不能说明要素与系统没有关联 D、长时间使用，传感器检测性能会下降，体现系统的动态性(2)、下列对进排风控制子系统的分析中，正确的是（ ）A、专用电脑输入的CO 浓度预警设定值为该系统的输入量 B、CO 传感器的作用是不断检测车库内实际的CO 浓度作为反馈量 C、该系统的控制器是专用电脑 D、超出车库内的实际停车额度不属于该控制系统的干扰因素 -
16、如图 a 所示的万向夹持转送设备，夹持臂的结构如图 b 所示，夹持臂可在一定空间范围内任意角度、任意方位对工件进行夹持作业，非常适合工件的转运工作。从设备的功能及结构角度， 下列分析不正．确的是（ ）
A、图a中，为实现万向夹持与转运功能，至少应在相应部位安装正反向电机5个 B、为提高工作时的稳定性又不至于自身过重，设备底座可固定在某机座上 C、图b中，齿轮盘1顺时针旋转时夹紧工件，此时夹持臂主要受弯曲、连杆主要受拉 D、夹持头所有连接点的连接方式均为铰连接，销轴主要受力形式均为受剪切 -
17、小明锡焊电路板时，发现焊接过程电路板会移动，影响锡焊效率和质量，于是设计了一个如图所示的简易压板，用截面为 40mm×5mm 长度足够的铝板加工。请完成w问题。
(1)、图中存在的错误共有（ ）A、2 处 B、3 处 C、4 处 D、5 处(2)、加工该压板时，下列工具组合正确且用得到的是（ ）A、
B、
C、
D、
(3)、加工该压板时，下列操作合理的是（ ）A、为了使加工轮廓线更加明显，可以在铝块上反复划线，直至清晰为止 B、钻孔前，必须在钻孔中心处进行一次冲眼操作，防止钻孔时滑移 C、锯割时，用平口钳夹持铝块，采用远起锯，锯条和铝块的倾斜角约为 15° D、右侧 8mm×12mm 槽口可用扁平木锉一次性锉削到位，为提高效率，可在锉刀上涂润滑油 -
18、如图所示是一款自动喷涂机器人，在丝杆螺母电机驱动下，沿着滑轨平稳向平台滑行到一定点位，开启喷涂头向工件进行喷涂作业。从滑行的稳定性、可靠性（即保证安全性）角度分析，下列滑轨方案最合理的是（ ）
A、
B、
C、
D、
-
19、如图所示是一款自动炒菜机，属于新一代微电脑操控智能烹饪设备。方便易操作、无油烟，炒菜机具备自动炒、煎、烹等一锅多用的功能，能轻松实现做饭过程的自动化和趣味化。从技术的性质、技术的价值角度分析，下列对该款炒菜机的评价中，不正确的是（ ）
A、方便易操作、无油烟自动炒菜，体现技术解放人的价值 B、炒菜机采用多个电机和微电脑操控单元，体现技术的复杂性 C、能实现自动炒、煎等一锅多用的功能，体现技术的实用性
D、轻松实现做饭过程自动化和趣味化，改变了做饭很累的陈旧观念，体现技术发展人的价值 -
20、如图所示是一款电动角磨机，具有打磨、切割、抛光、除锈等多种功能，内置高品质铜线电机，使用寿命更长。全机身防尘，主轴锁整体式自锁设计，不脱落。机身超轻超细，长时间使用不疲惫。从技术的角度分析，下列恰当的是（ ）
A、具有打磨、切割等多种功能，体现技术的综合性 B、内置电机采用高品质铜线，使用寿命更长，基于“人”的因素考虑 C、开机运行正常但无状态指示灯专门显示，设计时绝对没有考虑“信息交互”因素 D、机身超细适合使用者握持，体现了人机关系的舒适目标
