1、如图所示是一款新型无线电子秤及其评价坐标图，显示器可以手持，也可以固定在秤上。以下对坐标图的分析中恰当的是（ ）
A、该产品便于读数，实用性好 B、该产品的成本大大高于同类产品 C、该产品非常美观 D、坐标图评价的依据是设计的一般原则 -
2、如图所示是小明家的小书桌，桌上堆满了书。为了节省空间，小明准备制作一只简易台灯，他找来一只旧台灯的灯头，用固定书的书立代替台灯底座。经过测量书立的高度为175mm，书的高度为185～295mm，灯头的螺纹管直径为10mm，长度为30mm。请你帮助小明设计灯头与书立之间的支撑件。设计要求如下：
A.支撑件上端与灯头的螺纹管相连接，用螺纹管上的螺母固定，下端固定在书立的外侧；
B.灯头通过支撑件安装到书立上后，灯头垂直向上，灯头不能与书本相接触；
C.支撑件高度可连续调节，调节方便，紧固后，支撑可靠；
D.支撑件主要材料采用3mm厚的钢板，辅助材料自选。只允许在书立上钻孔。
请根据描述和设计要求完成以下任务：
(1)、①画出支撑件的设计草图，必要时可用文字说明；②在设计草图上标注支撑件结构的主要尺寸；
(2)、说明你设计的支撑件与书立是如何连接的。(3)、为了检验支撑件是否达到设计要求，小明进行了以下试验，其中不合理的试验有（在下列选项中选出所有不合理的项目，将序号填写在横线处）。①观察支撑件能否连续调节，调节是否方便；
②调节支撑件，观察灯头是否与书相接触；
③调节支撑件，使灯头处于最高位置，把书从书立上移开，观察台灯是否会翻倒；
④紧固支撑件，在灯头上悬挂重物，观察支撑件的承载能力；
⑤紧固支撑件，用书压住书立，轻轻推拉灯头，观察支撑是否可靠。
-
3、小明参考网上的杯托产品图片，用1.5mm厚的钢板制作了如图所示的简易杯托，安装在书桌侧面的木板上，用来放置水杯。为了观察水杯在杯托中是否稳定，他找来各种不同直径的水杯和饮料瓶分别放到杯托中，发现当水杯或饮料瓶直径小到一定程度时，受到触碰后容易晃动，甚至会从杯托中翻出来。请帮助小明在原有杯托的基础上进行改进设计，设计要求如下：
⑴在原有杯托上增加调节件，用于防止水杯或饮料瓶晃动，使用时方便可靠；
⑵调节件能适用于直径在φ35mm～φ80mm之间的水杯或饮料瓶；
⑶改进后的杯托仍保持足够的承载能力；
⑷主要材料仍采用1.5mm厚的钢板，辅助材料自选。
请根据描述和设计要求完成以下任务：
(1)、小明发现问题的途径是（在A .观察日常生活；B .技术研究与技术试验；C .收集和分析信息中选择合适的选项，将字母填入横线处）。(2)、①画出改进后的杯托的设计草图，必要时可用文字说明；②在设计草图上标注调节件的主要尺寸。
(3)、杯托安装到书桌侧面，合理的连接件是____（在下列选项中选择合适的选项，将序号填入横线处）。A、
B、
C、
(4)、改进后的杯托需要进行试验，下列试验中不合理的是（在A .杯托中分别放入φ35mm和φ80mm的水杯或饮料瓶，并调整调节件，观察水杯或饮料瓶是否容易晃动；B .反复调整并固定调节件，沿调节方向推拉调节件，观察是否可靠；C .杯托中分别放入φ35mm和φ80mm的水杯或饮料瓶，逐渐加满水或饮料，观察杯托是否变形中选择合适的选项，将序号填入横线处）。 -
4、如图所示是某企业生产的一款办公座椅。请完成以下任务：
(1)、设计时提出以下要求，其中主要从“环境”角度考虑的是（在A .座面。扶手和头枕的高度可以调节；B .靠背可折叠；C .座椅有足够的强度和稳定性中选择合适的选项，将序号填入横线处）。(2)、座面、扶手、头枕可调节，实现了人机关系的目标（在A .高效；B .安全；C .舒适中选择合适的选项，将序号填入横线处）；(3)、确定座面高度H1的调节范围时，主要考虑使用者站立时范围（在A .鞋底到膝盖的尺寸；B .鞋底到臀部的尺寸中选择合适的选项，将序号填入横线处）。(4)、图中连接处采用的连接方式是（在A .较连接；B .刚连接中选择合适的选项，将序号填入横线处）；(5)、企业制造出样品后进行了试验，以下是其中的4个项目（施加力的位置和方向见图）：首先，将座椅放在试验台上，限制五星脚的水平移动，进行A、B试验项目：
A.在座面的中间施加冲击力；
B.在座面上放置一定量的重物，并在靠背的中间施加推力。
然后，用压板将五星脚固定在试验台上，进行C、D试验项目：
C.在靠背的中间施加推力；
D.在扶手的中间施加压力。
试验中测试座椅稳定性的项目是（在试验项目A～D中选择合适的选项，将序号填入横线处）；(6)、若测试发现座椅的稳定性不够，合理的改进措施是（A .减小H1；B .减小H2；C .增大W1；D .增大W2中选择合适的选项将序号填入横线）。 -
5、新学期开始了，老师安排小明设计制作一个迎接新同学的引导牌。小明上网查找了大量图片资料，分析研究后用长为500mm、宽为300mm的木板和直径为25mm、长为1000mm的木棍做了一个引导牌（如图所示）。使用时小明发现引导牌不便于携带，准备重新设计制作一个可收拢和可展开的引导牌。请你帮助小明设计该引导牌，设计要求如下：
⑴引导牌展开后形状和尺寸与原来的相当，并能保持结构稳定；
⑵引导牌收拢后的尺寸要尽可能小，便于携带；
⑶展开和收拢操作方便；
⑷材料自选。
请根据描述和设计要求完成以下任务：
(1)、小明发现引导牌不便于携带的途径是（在A .观察日常生活；B .收集和分析信息；C .技术研究与技术试验中选择合适的选项，将序号填入横线处）；(2)、要求如图所示那样将引导牌举在胸前，面板超过人群的头顶，在确定手柄的长度时，主要考虑人的（在A .动态尺寸；B .静态尺寸中选择合适的选项，将序号填入横线处）。(3)、构思引导牌的结构方案时，不需要考虑的是（在“A.手柄和面板如何收拢和展开；B.手柄与面板如何连接；C.展开后如何保持结构稳定；D.引导牌收拢后的尺寸；E.面板的颜色；F.面板和手柄分别采用什么材料”中选择合适的选项，将序号填入横线处）。）
(4)、①画出设计草图，必要时可用文字说明；②在设计草图上标注主要尺寸。
-
6、小明看到妈妈站在椅子上给悬挂在阳台天花板上的花盆（如图所示）浇水，很不方便。于是想设计一种可伸缩的悬挂装置代替原来的固定式吊杆，用手向下拉花盆，使悬挂装置向下伸展，将花盆下降至合适的高度，松开手后，悬挂装置便自动向上缩回，使花盆上升。请你帮助小明设计该悬挂装置，设计要求如下：
⑴伸缩范围为0～500mm；
⑵悬挂质量不超过5kg的花盆时不会明显下降；
⑶能可靠地安装在天花板上；
⑷要有一定的刚性，不易摆动；
⑸采用弹簧复位，其余材料自选。
请根据描述和设计要求完成以下任务：
(1)、①画出设计草图，必要时可用文字说明；④在设计草图上标注主要尺寸。
(2)、确定悬挂装置的伸缩范围时主要考虑了（在A .椅子的高度；B .小明妈妈的身高；C .小明妈妈手臂的活动范围；D .天花板的高度中选择合适的选项，将序号填入横线处）。(3)、把悬挂装置安装在水泥天花板上时应采用（在A .六角螺栓；B .膨胀螺栓；C .木螺钉中选择合适的选项，将序号填入横线处）。(4)、小明准备对安装后的悬挂装置做以下试验，其中不合理的是（在A .手拉悬挂装置，观察装置是否能被拉下500mm；B .手拉悬挂装置，挂上5kg重物，松手后观察装置能否缩回；C .在装置上悬挂10kg重物，观察重物是否会明显下降中选择合适的选项，将序号填入横线处）。 -
7、小明在学校寝室晾晒衣服时发现衣架容易被风吹落，决定在衣架上设计一个防脱落装置，于是准备在如图所示衣架的挂钩部分安装一个防脱落摆杆。现已在挂钩的下端钻了一个直径为3mm的小孔，用于与防脱落摆杆的连接。请你帮助小明完成防脱落摆杆的设计，设计要求如下：
A.安装防脱落摆杆后，摆杆能把挂钩的开口挡住，使衣架具有防脱落功能；
B.能用手直接拿着衣架挂放到晾衣杆上并能方便取下；
C.能使用普通的衣架叉（如图）把衣架挂放到较高的晾衣杆上并能方便取下；
D.所需材料和零件自选。
请根据描述和设计要求，完成以下任务：
(1)、①画出衣架防脱落摆杆的设计草图，必要时可用文字说明；②标注衣架防脱落摆杆的主要尺寸。
(2)、小明发现衣架容易被风吹落，发现该问题的途径是（在A .观察日常生活；B .收集和分析信息；C .技术研究与技术试验中选择合适的选项，将序号填入横线处）；(3)、在制定设计方案前，需要明确设计的限制因素。以下不属于设计限制因素的是（在A .衣架叉的长度；B .直径为3mm的小孔；C .挂钩的开口尺寸中选择合适的选项，将序号填入横线处）。(4)、小明在设计和制作完成后需对衣架的防脱落效果进行试验。以下不需要做的试验是（在A .有大风时观察衣架是否会被吹落；B .观察衣架上的衣服是否会被风吹落；C .观察用衣架叉把衣架挂上晾衣杆和从晾衣杆上取下是否方便中选择合适的选项，将序号填入横线处）。 -
8、小明发现家中的路由器挂在墙壁上不美观，时间久了容易积灰尘，准备设计制作一个木盒将路由器罩住。现根据路由器的形状和尺寸构思了以下设计方案（如图所示）。木盒的面板设计已完成，面板两端的凸出部分用于与侧板的连接。请你帮助小明完成侧板与面板连接部分的设计，设计要求如下：
A.木盒材料均选用10mm厚的木板；
B.面板与侧板连接，不能用其他材料和连接件；
C.组装后面板能够翻下和合上，方便可靠。
请根据描述和设计要求，完成以下任务：
(1)、①画出侧板的设计草图（画出其中一块即可），必要时可用文字说明；②标注侧板设计部分的主要尺寸。
(2)、如果侧板与两块横板用螺钉连接，应选择的螺钉是______（在以下选项中选择合适的选项，将序号填入横线处）；A、
B、
C、
(3)、加工横板上的矩形槽，不需要用到的工具是________（在以下选项中选择合适的选项，将序号填入横线处）。A、
B、
C、
(4)、组装完成后，对侧板是否满足设计要求进行试验，以下不需要做的是（在A .面板的翻转是否方便灵活；B .面板合上后能否固定；C .面板的散热效果是否良好中选择合适的选项，将序号填入横线处）。 -
9、随着智能手机和网络技术的发展，移动支付应用越来越广泛，使人们的观念和生活方式发生改变。下列关于移动支付技术的说法中，正确的是（ ）A、移动支付改变了人们的生活方式，体现了技术的创新性 B、移动支付应用了智能手机，通讯网络、金融管理等方面的知识，体现了技术的综合性 C、移动支付在没有通讯信号的地方无法使用，体现了技术的两面性 D、移动支付能改变人们的观念，体现了技术具有解放人的作用
-
10、今年6月，最后一根500千伏海底电缆成功登陆舟山大鹏山岛，标志着中国自主研发的世界首个500千伏交联聚乙烯海缆敷设工程顺利完工。下列说法中不正确的是（ ）
A、该海缆是同类海底电缆中耐压等级最高的海缆，体现了技术的创新性 B、为舟山群岛新区建设提供强大稳定的绿色动能，体现了技术的目的性 C、与海底原油管线，通讯光缆等众多管线共存，体现了技术的综合性 D、交联聚乙烯海缆相比油纸绝缘海缆更加安全环保，体现了可持续发展的理念 -
11、如图所示的水箱水温控制电路具有自动控温和低水位防空烧保护功能，其中Rt是热敏电阻，水箱水位在a点以上时V2点亮，加热器开始加热时V5点亮。请根据电路图及其描述完成以下各小题：
(1)、该电路中以下元器件用不到的是 (将正确选项的序号填入横线处)；A、
B、
C、
D、
(2)、现需要调高水温的上限值，下列措施中合理的是(在A .Rp的触点往上调；B .Rp的触点往下调中选择合适的选项，将序号填入横线处)；(3)、分析电路，下列说法中不正确的是、(在A .V2熄灭时，V5一定熄灭；B .若V1损坏，用电路图中继电器的一组常开触点代替V1可实现电路原有功能；C .闭合开关S后，在水位由a点降至ab之间的过程中，V2保持点亮；D .当水位处于bc之间且温度低于下限时，加热器可能加热中选择所有合适的选项，将序号填入横线处)；(4)、该水温控制电路运行过程中发生故障导致不能加热，经检查是由于555芯片烧坏导致，现有2个或非门、继电器的另外1组转换触点和一个阻值合适的电阻可供使用，请在虚线框内将尚未设计完成的电路进行连接，使电路原有功能保持不变。
-
12、请补全三视图中所缺的三条直线(超过三条倒扣分)。
-
13、如图甲所示为木质方凳，已知凳脚与横挡间采用榫卯连接，凳脚与横挡的截面大小均为：40mm×40mm。现连接横挡A与凳脚间的榫头因故断裂，图乙所示是横挡A锯掉两端榫头后的形状尺寸。请你设计横挡A与凳脚间的连接件，将凳子修复，主要材料是：长宽为100mm×120mm、厚度为3m的钢板，辅助材料自选。
设计要求如下：
A.能可靠连接横挡和凳脚，横挡A可承受一定大小竖直方向的作用力；
B.不能改变横挡A及凳脚的形状和尺寸；
C.不影响凳子的美观。
请根椐描述和设计要求完成以下任务：
(1)、构思连接件的结构方案时，不需要考虑的是(在A .连接件的设计要求；B .凳脚的高度；C .设计者的加工水平中选择合适一项，将序号填入横线处)；(2)、在方案构思之前，需要做的有：①收集信息；②设计分析；③明确设计要求；④制定设计计划，其正确的顺序是(在A .⑧①②④；B .③④①②；C .④③①②；D .③①④②中选择合适一项，将序号填入横线处)；(3)、①画出连接件设计草图，必要时可用文字说明；②在草图上标注连接件的主要尺寸；
(4)、连接件与方凳凳脚及横档间最合适的连接方式是(在A .销钉；B .铆接；C .自攻螺丝；D .紧定螺钉中选择合适一项，将序号填入横线处)。 -
14、如图所示为太阳能热水器系统示意图，真空管集热器利用太阳能将储水箱中的水加热后供用户使用。热水器带有水位自动控制系统和定时电加热控制系统，当阳光不足或用水量过大时，可在设定的时间自动启动电加热器对储水箱中的水加热。当储水箱中的水位低于低水位时能自动补水，水位达到高水位时能自动停止进水，当储水箱中缺水时系统发出报警信号。请根据描述回答以下问题：
(1)、对该系统进行子系统的划分，下列选项中合理的是(在A .进水控制子系统、集热子系统、缺水报警子系统；B .水位控制子系统、加热控制子系统、缺水报警控制子系统；C .水位控制子系统、缺水报警子系统、电热辅子系统中选择合适的选项，将序号填入横线处)；(2)、缺水报警子系统输入量和被控对象分别是和(在A .设定的水位；B .缺水信号；C .报警装置；D .电子开关中选择合适的选项，将序号填入横线处)：(3)、下列关于该太阳能热水器的分析：①利用太阳的能量将水加热，体现了设计的可持续发展原则；②因为当储水箱中的水位低于低水位时能自动补水，缺水时的报警功能可以省去；③电加热丝应安装在高水位探头附近；④定时电加热设计使系统具有更好的环境适应性；其中说法正确的是(在A .①④；B .②④；C .②③④；D .①②④中选择合适的选项，将序号填入横线处)；(4)、在设计太阳能热水器时，需要根据储水箱的容积大小以及热水出水流速确定真空集热管的面积大小，这体现了系统分析的原则(在A .整体性；B .综合性；C .科学性中选择合适的选项，将序号填入横线处)；(5)、现要对该系统进行优化，以下属于系统优化影响因素的是(在A .当地的年日照时间和强度；B .集热管性能；C .太阳能热水器国家标准中选择合适的一项，将序号填入横线处)。 -
15、如图所示是直流电机过流保护电路。当流过电机M的电流超过允许值时自动断开负载电源。根据电路图及描述完成问题。
(1)、三极管V1的输出特性曲线如图所示，纵坐标为集电极电流ic，横坐标为集电极和发射极之间的电压UCE。正常工作时，以下说法中正确的是（ ）
A、该三极管工作在A区 B、该三极管工作在B区 C、该三极管工作在C区 D、该三极管的工作状态无法判断(2)、下列关于该电路说法不正确的是（ ）A、二极管V2的主要作用是保护三极管V1 B、直流电机M始终无法启动，可能是R3的阻值偏大 C、当流过电机M的电流超过允许值时，三极管V1的集电结处于正偏状态 D、要增大流过M的电流允许值，可调小Rp1的阻值 -
16、如图所示是小明设计的简易门铃电路。下列说法中错误的是（ ）
A、电路中的蜂鸣器是有源蜂鸣器 B、按下按钮SB时，蜂鸣器响，松开后继续响一段时间后停止 C、蜂鸣器响的时候，三极管V始终处于截止状态 D、将电路中的两个与非门改为或非门，其余元件不变，电路功能不变 -

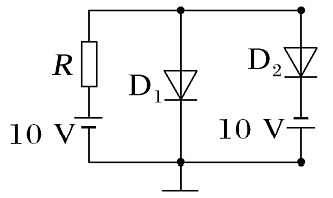

17、如图所示的电路中，理想二极管D1、D2的工作状态为（ ）
A、D1、D2均导通 B、D1截止，D2导通 C、D1、D2均截止 D、D1导通，D2截止 -
18、如图所示是一款智能车铃，用户可以录制自己的声音作为铃声播放，还能礼貌地向行人致歉。它拥有自动音量控制技术，当使用者按下按钮，系统根据检测到的环境噪声强度自动调节铃声的播放响度，以保证行人可以清楚地听见。它还具备防盗功能，一旦车铃离开自行车把手，就会鸣叫报警。请根据图及其描述，完成问题。
(1)、从系统角度分析，下列说法中不正确的是（ ）A、可以播放个性化铃声，体现了系统的目的性 B、能通过检测环境噪声的强度来调整铃声的播放响度，体现了系统的相关性 C、该车铃系统可以分为自动音量控制子系统、铃音设置子系统、固定子系统等 D、设计时兼顾个性化铃音、铃声响度的调节、防盗等需求，体现了系统分析的综合性原则(2)、以下关于车铃的自动音量控制子系统的说法中正确的是（ ）A、被控对象是铃声 B、环境噪声为干扰因素 C、检测装置参与了系统的反馈过程 D、该系统为开环控制系统 -
19、下列流程中正确的是（ ）A、专利申请流程：提交申请→受理→发明专利申请公布→初审→发明专利申请实质审查→授权 B、制定设计方案流程：收集信息→设计分析→方案构思→方案筛选→方案呈现 C、钢板上钻孔流程：划线→冲眼→装夹工件和钻头→扳动手柄，钻头对准冲眼→启动台钻 D、金属表面刷光流程：清除毛刺和铁屑→用精细级砂纸打磨→用细锉锉平表面
-
20、如图所示的机构主要用于抓取柱形工件，下列说法正确的是（ ）
A、拉杆向右拉时，工件被抓紧 B、抓手与固定支架之间为刚连接 C、拉杆向左推时，抓手主要受弯曲 D、增加连杆长度，可抓取直径更大的柱形工件
