1、如图所示是燃油炉窑温度控制系统示意图。工作时，热电偶将检测到的炉内温度信号传送给温控仪与设定温度值比较，温控仪根据温度偏差信号控制电机运行，调节燃油喷嘴的喷油量，使炉内温度稳定在设定温度。该控制系统的被控对象是（ ）
A、电机 B、燃油喷嘴 C、炉窑 D、热电偶 -
2、根据消防要求，仓库、图书馆等场所都要安装火灾自动报警系统。当烟雾探测器检测到的烟雾浓度超过设定值时，电子开关被接通，报警器发出声光信号进行报警。关于该报警控制系统，以下说法中正确的是（ ）A、输出量是有无声光信号 B、被控对象是仓库、图书馆等场所 C、控制器是电子开关 D、反馈装置是烟雾探测器
-
3、如图所示的空气压缩机，当储气罐内的压缩空气排放到一定程度时，压力开关自动接通电源，电机带动气泵运转，向储气罐补充压缩空气，使储气罐内的气压保持在设定范围内。下列关于该压缩机的气压控制系统的分析中，正确的是（ ）
A、控制方式属于开环控制 B、输入量是电能 C、控制量是气泵输出的空气流量 D、输出量是储气罐内的压缩空气 -

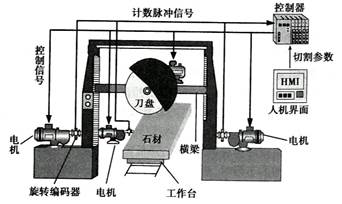

4、如图所示是石材切割机工作原理图。通过人机界面将石材的切割参数输入控制器，控制器通过继电器控制各个电机工作，工作台将石材移至设定位置，横梁下降，刀盘旋转并沿着横梁进给，完成切割。电机上的旋转编码器将电机的旋转量转换为计数脉冲信号，送入控制器中进行运算，控制器获得各个方向的间接位移量，并与设定值比较，当达到设定值时控制器控制相应的电机停止转动。该切割机的电机驱动控制系统中的被控对象是（ ）
A、电机 B、刀盘 C、横梁 D、石材 -
5、如图所示是某即热式饮水机设计方案。自来水经过滤装置后进入储水箱，再送到煮水箱。当水位达到高水位时，进水电磁阀断电关闭，水位降到低水位时，电磁阀通电进水。在出水龙头取水时，电加热器迅速将煮水箱中的水加热至100℃，期间产生的水蒸气通过排气管排出。小明构思了下列几种电加热器控制方案，较合理的是（ ）
A、在出水龙头处安装传感器，有水流动时开始加热，无水流动时停止加热 B、在排气管上安装传感器，有水蒸气流动时停止加热，无水蒸气流动时开始加热 C、与水位开关联动，高水位时开始加热，低水位时停止加热 D、与进水电磁阀联动，电磁阀通电时开始加热，电磁阀断电时停止加热 -
6、小明要为听觉障碍者的住所设计一个门铃控制系统，当有人来访时“门铃”能提醒听觉障碍者。设计时他将指示灯确定为被控对象，下列构思不可行的是（ ）A、该控制系统的控制手段可选用自动控制 B、执行器可选用电子开关 C、声音传感器可作检测部件 D、该控制系统的控制方式可定为闭环控制
-
7、如图所示为公共厕所人体感应自动供水系统示意图。当探头检测到有人进入厕所，控制器控制电磁阀打开，向水箱供水。
该供水控制系统的执行器是（ ）
A、水箱 B、进水阀 C、探头 D、电磁阀 -
8、某学校铃声控制系统的工作过程是：电脑根据设定的时间顺序，发出电信号给功率放大器，使音箱发出铃声。关于该控制系统的说法中，不正确的是（ ）A、控制器是电脑 B、执行器是功率放大器 C、被控对象是音箱 D、输出量是功率放大器发出的电信号
-
9、如图所示是三相异步电动机转速控制系统示意图。系统通过改变交流电的频率来改变电动机的转速。通过触摸屏设定电动机的转速，变频调速器将50Hz的交流电转变成与设定转速相对应频率的交流电，驱动电动机转动；装在电动机轴上的测速发电机随电动机一起转动并发电；PLC根据测速发电机的电流大小，判断电动机实际转速与设定转速之间的差值，向变频调速器发出指令，改变驱动电流的频率。下列关于该控制系统的分析中正确的是（ ）
A、执行器是电动机 B、控制器是变频调速器 C、输出量是测速发电机的电流信号 D、控制量是变频调速器输出的电流频率 -
10、如图所示是车轮的结构示意图。轴承1和轴承2安装在滚轮的孔中，用于滚轮与螺栓间的支承，套筒1和套筒2分别安装在支撑座两侧板的孔中，用于对滚轮的轴向定位，螺栓穿过套筒1、滚轮、套筒2安装在支撑座上，垫圈、螺母安装在螺栓上，用于锁紧。车轮的装配需要以下环节：A.安装轴承1和轴承2；B.安装螺栓；C.安装套筒1；D.安装螺母；E.安装垫圈；F.放置滚轮；G.安装套筒2。请分析车轮的结构和装配工艺，回答以下问题：
(1)、合理的装配流程为→C→→→G→E→（在横线处填写装配环节的序号）；(2)、如果车轮要在振动场合使用，为了防止螺母松动，垫圈应该选择（在A .平垫圈；B .弹簧垫圈中选择合适的选项，将字母填入横线处）。(3)、要把螺母拧紧，合理的工具是（在A .螺丝刀；B .扳手； C .老虎钳中选择合适的选项，将序号填入横线处） -
11、如图所示是一种回转工作台的结构示意图。滑动轴承安装并固定在机座的孔中，轴在轴承内转动。工作台安装在轴的上端，通过圆柱销和内六角螺栓固定在轴上；槽轮安装在轴的下端，通过平键与轴连接，并用轴端挡圈，弹簧垫圈和六角螺栓锁紧。
回转工作台装配需要以下环节：A.安装滑动轴承；B.安装槽轮；C.安装轴端挡圈；D.安装平键；E.安装弹簧垫圈；F.安装六角螺栓；G.安装轴；H.安装内六角螺栓；I.安装工作台；J.安装圆柱销。
请分析回转工作台的结构和装配工艺，回答以下问题：
(1)、合理的装配流程为：→G→→→C→E→F→→J→H（在横线处填写装配环节的编号）。(2)、防止六角螺栓松动的零件是（在A .轴端挡圈；B .弹簧垫圈中选择正确选项，将字母填入横线处）。(3)、下列零件中，不属于标准件的是（在A .六角螺栓；B .弹簧垫圈；C .轴；D .平键中选择正确的选项，将字母填入横线处）。 -
12、如图所示是某污水厂污泥碳化处理系统的工艺流程。干化炉把含水率较高的污泥烘干后送入碳化炉，燃料在燃烧室内燃烧产生高温烟气对碳化炉中的污泥加热，污泥在高温高压的作用下被分解成碳化气和无害的生物炭。在烘干和碳化过程中产生的臭气和碳化气被送入燃烧室燃烧分解。余热锅炉利用碳化炉的余热产生水蒸气加热干化炉。请根据流程图及其描述回答以下问题。
(1)、该流程设计的主要目的是（在A .污泥碳化和处理有害气体；B .处理锅炉产生的烟气；C .处理污水中选择合适的选项，将序号填入横线处）；(2)、在设计该流程时，不需要考虑的因素是（在A .污泥碳化的工艺；B .有害气体的处理工艺；C .生物炭的利用；D.余热的利用中选择合适的选项，将序号填入横线处）；(3)、下列对该流程的分析中正确的是___________、________（在下列选项中选择合适的选项，将序号填入横线）。A、干化炉烘干和碳化炉碳化属于串行环节 B、燃烧室产生高温烟气和余热锅炉产生水蒸气，属于并行环节 C、燃烧室燃烧与干化炉烘干之间的时序可颠倒 D、燃烧室燃烧和烟气净化装置净化属于串行环节(4)、该系统可分为多个子系统，以下划分合理的是_____________（在下列选项中选择合适的选项，将序号填入横线处）；A、污泥碳化、生物炭处理、加热等子系统 B、污泥碳化、有害气体处理、加热等子系统 C、污泥碳化、有害气体处理、废水处理等子系统(5)、余热锅炉发生故障时，干化炉就不能正常工作，这体出了系统的（在A .目的性；B .动态性；C .相关性；D .环境适应性中选择合适的选项，将序号填入横线处）。 -
13、如图所示是一种皮带轮的结构示意图。端盖通过内六角螺钉安装在带轮上，用于轴承在带轮孔内的轴向定位；轴承1、隔离圈和轴承2分别安装在带轮的孔内；支撑套筒从端盖孔中穿过与轴承1、轴承2的内圈配合，并用轴用弹性挡圈固定；法兰通过内六角螺钉安装在带轮上，将轴承固定在带轮孔内。该结构的装配需要以下环节：A.安装轴承1；B.安装端盖；C.安装轴用弹性挡圈；D.安装轴承2；E.安装隔离圈；F.安装支撑套筒；G.安装法兰。
请分析该结构和装配工艺，回答以下问题：
(1)、合理的装配流程：B→ → →D→ →C→（在横线处填写装配环节的序号）。
(2)、拧紧内六角螺钉，所用的工具是____ (在下列选项中选择合适的选项，将序号填入横线处)A、
B、
C、
(3)、传动时，传动轴穿过支撑套筒的孔与法兰连接，法兰带动传动轴正转和反转。法兰与传动轴的合理连接形式是 (在下列选项中选择合适的选项,将序号填入横线处)。A、螺纹连接
B、键连接
-
14、如图所示是套筒的铸造工艺示意图。根据零件图制作砂芯和砂型，然后将砂芯装入砂型中，合箱后形成铸型，再把熔炼的铁水浇注到铸型中，冷却后取出铸件，清理铸件得到毛坯。下列流程中不能用于套筒铸造的是（ ）
A、
B、
C、
D、
-
15、某火力发电厂为了提高能源的综合利用率，对锅炉水净化处理系统进行了优化，系统优化后的工作流程如图所示。主要设备的功能是：去离子塔去除源水中的杂质；除氧器去除水中的气泡；锅炉将水加热产生蒸汽驱动汽轮发电机发电；热阱收集汽轮发电机排出的蒸汽并冷却成冷凝水；冷凝水处理器去除冷凝水中的杂质；热交换器回收锅炉排放的废水中的热量，用于供暖或其他工业生产。请根据流程图及其描述完成问题。
冷凝水处理器
(1)、下列关于锅炉水处理流程的分析中，不正确的是（ ）A、系统中每个设备完成的工作都是流程中的环节 B、去离子塔去除杂质与除氧器去除气泡属于串行环节 C、锅炉产生蒸汽与冷凝水处理器去除冷凝水中的杂质属于并行环节 D、锅炉产生蒸汽与汽轮发电机发电之间的时序不能颠倒(2)、图中用于系统优化的设备是（ ）A、去离子塔 B、除氧器 C、热交换器 D、冷凝水处理器 -
16、【加试题】如图所示是拨盘装置结构示意图，拨盘和曲柄通过平键与轴连接，转动曲柄可通过轴带动拨盘转动。
轴承座左侧零件在轴上的装配有以下4个装配环节：①拨盘安装到轴上；②滚动轴承1安装到轴上；③平键1安装到轴上；④轴套1安装到轴上。
正确的装配顺序是：→→→（将装配环节的序号填写在横线处）。 -
17、如图所示是某个夹具中的一个压板。小明在通用技术实践课上用钢板加工成这个压板，在加工过程中需要以下环节：A.钻孔；B.划线；C.锉削；D.冲眼；E.锯割。
合理的加工流程为：→D→→E→（在横线处填写加工环节的序号）。
-

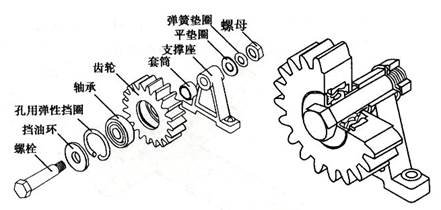

18、如图所示是一种过桥齿轮装置的结构示意图。轴承安装在齿轮孔中，用于齿轮与螺栓间的支承；孔用弹性挡圈安装在齿轮孔中的槽内，用于轴承在齿轮孔中的轴向定位；螺栓穿过挡油环、轴承孔、套筒后安装在支撑座上，平垫圈、弹簧垫圈、螺母安装在螺栓上，用于锁紧。
过桥齿轮的装配需要以下环节：A.安装轴承；B.安装螺栓；C.安装弹簧垫圈；D.安装螺母；E.安装平垫圈；F.安装孔用弹性挡圈；G.安装挡油环；H.安装套筒；L.安装齿轮。
请分析过桥齿轮装置的结构和装配工艺，回答：
合理的装配流程为：→→C→L→H→→E→C→（在横线处填写装配环节的序号）。
-
19、如图所示是某个夹具中的一个压紧摆杆，其中各孔均为通孔。小明在通用技术实践课上用大小合适的钢板加工该压紧摆杆。在加工过程中需要以下环节：
A.冲眼；B.钻孔；C.锯割；D.划线；E.攻丝；F.锉削。
请分析该压紧摆杆的加工环节，回答：
合理的加工流程为：→A→→→C→（在横线处填写加工环节的序号）。
-
20、如图所示是某造纸厂污水处理工艺优化前后的流程图。
优化后的流程
(1)、关于优化前的流程图，下列说法中不正确的是（ ）A、初沉池、生化池、二沉池、气浮环节都会产生污泥 B、达标水排放和污泥回收是并行工序 C、污泥回收工序在气浮工序之前 D、调节池与达标水排放之间的工序是串行工序(2)、比较优化前后的流程图，下列关于优化目标的说法中，不合理的是（ ）A、达标水回用主要是为了节约用水 B、纤维回收主要是为了减少原料的浪费 C、污泥制肥主要是为了提高综合效益 D、滤液回流主要是为了废物再利用
