1、2018年6月世界杯赛场上出现的多种技术吸引着大家的眼球。利用高速摄像头进行数据采集、结果演示、即时回放的鹰眼系统可以判断是否进球，误差范围在5毫米以内，通过视频回放技术，可对比赛中发生的情况进行全方位、多角度的回放，从而协助主裁判进行精准判罚。下列关于鹰眼系统的说法中正确的是（ ）A、应用于足球比赛中减少误判，体现了技术的目的性 B、提高了判罚准确性但降低了比赛趣味性，体现了技术的两面性 C、可以在一定程度上减少假摔及恶意犯规，体现了技术解放人 D、具有数据采集、结果演示、即时回放等功能，体现了技术的综合性
-
2、华为Mate20系列手机，搭载7纳米芯片、运用了石墨烯+水冷散热、徕卡三摄、反向充电等首创技术，赢得了全球的好评。下列关于该手机的说法中正确的是（ ）
A、华为的强大离不开创新 B、具有无线电脑、识别万物、3D建模实时翻译、AI留色等功能，体现了技术的综合性 C、价格较高，体现了技术的两面性 D、360°全方位人脸解锁，体现了技术具有发展人的作用 -
3、如图所示是充电式微型吸尘器，无线操作，灵活快捷，吸力强劲，续航持久；可以灵活切换各种吸头，适应多种场合吸尘清洁。下列有关该吸尘器的说法，恰当的是（ ）
A、适应多种场合吸尘清洁，体现了技术的目的性 B、可以灵活切换各种吸头，体现了技术的综合性 C、能有效清除过敏原等微小颗粒，体现了技术发展人 D、可以无线操作，符合设计的可持续发展原则 -
4、“02泡衣物泡洗颗粒”作为第一代活性氧洗涤用品经过安全评估，对人体和环境都很安全，解决护手、护色、护纤维、冷水溶解等问题，取得食品级生产证书。只需用“O2泡衣物泡洗颗粒”把衣服浸泡一段时间就洗干净了，而且杀菌率高达99.99%；该产品用后分解为氧气和苏打，生活污水排放将减少一半。下列说法中，不恰当的是（ ）A、减少污水排放，体现了设计的可持续发展原则 B、各项性能指标完美，不具备技术的两面性 C、已获得专利，体现技术的专利性 D、洗净衣物的同时，解决了护手、护色等问题，体现设计的实用原则
-
5、【加试题】如图所示是水箱水位闭环控制系统电路图。a、b、c三个水位探头（用粗铜电线制作）放置在水箱的不同位置。工作时合上水泵电源开关S，当水位下降至b以下时，水泵向水箱注水，当水位升至a时，水泵即停止注水。请完成以下各题：
(1)、为了显示水泵的工作状态，拟用发光二极管（红色）显示水泵正在给水箱注水，用发光二极管（绿色）显示水泵停止注水。现有1.5V的发光二极管2个（红色和绿色各1个），限流电阻1个。请用以上元件在虚线框中补全该电路图。
(2)、为了防止控制电路出现故障时水溢出水箱，在水箱上端d处设置一个探头（用粗铜电线制作），当水位升高至d处时，蜂鸣器能自动报警，以提醒人员断开水泵电源开关S。现有5V电源1个；蜂鸣器1个；可调电阻1个；四二输入与非门1片（用其中的1个与非门即可，引出脚为1-3脚）；导线若干。请用导线连接以下元器件中未连接的部分，组成报警电路。
-
6、【加试题】在电子控制技术实践课上，小明准备设计一个遮光、通风控制系统，选择光敏电阻和正温度系数的热敏电阻作为传感器。请完成下题：(1)、光敏电阻阻值随光照强度变化的规律与_____相似（从A、B、C中选择合适的选项，将序号填入横线处）；A、
B、
C、
(2)、小明提出的控制要求和设计的控制电路如图所示，其中X点输入光照强度信号，Y点输入温度信号。根据控制要求分析电路，J1、J2的作用是（从A .J1用作遮光控制、J2用作通风控制；B .J1用作通风控制、J2用作遮光控制中选择合适的选项，将序号填入横线处）；
控制要求
输入
输出
光照
温度
遮光继电器
通风继电器
弱
≤26℃
释放
释放
强
≤26
释放
释放
弱
>26℃
释放
吸合
强
>26℃
吸合
吸合
(3)、小明在测试电路时，发现R3和R4的阻值不符合电路要求，导致J1和J2始终都不能吸合，合理的调整措施是、（在A .增大R3；B .减小R3；C .增大R4；D .减小R4中选择合适的选项，将序号填入横线处）；(4)、请你根据控制要求，在虚线框内将传感器和电阻正确地连接到电路中。
-
7、【加试题】小明设计了如图所示的温变报警电路。当检测到的温度高于设定值后，V3随温度升高逐渐变亮，如果温度继续上升到一定值后，V4、V5开始变亮，最后蜂鸣器HA发出报警声。根据电路图和功能要求完成下列任务：
(1)、Rt应选择（在A .正温度系数热敏电阻；B .负温度系数热敏电阻；C .可调电阻；D .定值电阻中选择合适的选项，将序号填入横线处）。(2)、从V3变亮到V4、V5变亮的过程中，V1集电极c和发射极e之间的电压（在A .降低；B .升高；C .保持不变中选择合适的选项，将序号填入横线处）。(3)、小明搭建了测试电路，测试中，先固定Rp1然后改变温度，发现发光二极管V3、V4、V5温度高时不亮，温度低时反而亮。造成该现象不可能的原因是（在A .V1误用了PNP型；B .R1与Rp1位置接反了；C .Rp1阻值偏小中选择合适的选项，将序号填入横线处）。
(4)、小明在调试电路时，不小心损坏了三极管V1 ， 准备用电压比较器代替三极管V1来实现温度过高报警，请你帮助小明在电路图虚线框中将比较器连接好。比较器的特性
输入
输出U0
U+＞U-
高电平
U+＜U-
低电平
(5)、修改后的电路相比原电路（在A .功能完全一样；B .V3、V4、V5同时亮灭；C .Rp1和Rp2能分别设定报警温度的上限和下限中选择合适的选项，将序号填入横线处）。 -
8、【加试题】小明在科技实践活动中，设计了如图所示的电路，用数字信号控制小电机正反转和停止。规定电流流向为X→Y时，电机正转，电流流向为Y→X时，电机M反转。请你完成下列各题。
555电路IC1 ， IC2的特性表
(1)、用0代表低电平，1代表高电平，E端和F端的信号为时电机反转（在A .00；B .01；C .11；D .10中选择合适的选项，将序号填入横线处）；
(2)、现在准备用LED表示电机运转的状态，正转时绿色LED发光，反转时红色LED发光，停止时两个LED都不发光，以下LED连接正确的是______（在下列选项中选择合适的选项，将序号填入横线处）；A、
B、
C、
D、
(3)、小明尝试用三极管驱动继电器，用继电器来控制电机。要求按原有的逻辑关系控制电机的正反转及停止，请你在虚线框中画出三极管、继电器、二极管，并采用共发射极接法正确地连接电路；
(4)、小明根据下面的芯片引脚图和题（3）的电路图，对芯片部分引脚进行了连接（如图所示），请你完成其余引脚的连接。
-
9、【加试题】如图a所示是声光控开关实验电路原理图，电路中发光二极管V3在光线较弱且有声音时才能发光。MIC（传声器）C1、V1、R2、R3、R4组成声音信号采集与放大电路，R，R，组成光线信号的采集电路，V2、R6、C2组成灯光延时电路。集成电路CC4O11为四2输入与非门（引脚见图b），用于控制和输出逻辑电平。请完成以下任务：
图a声光控开关实验电路原理图
图b CC40I1引脚图
(1)、集成电路CC4O11中与非门的2个输入端A（1脚）和B（2脚）与输出端Y（3脚）的逻辑关系是；(2)、当光线由强变弱时，光敏电阻R1的阻值（在①增大；②减小；③不变中选择一项，将序号填写在横线处）；(3)、图a中，当CC4011的4脚输出高电平时，二极管V2导通，由于V2导通时电阻值较小，电容C2很快被充电到高电平，此时发光二极管V3（在①发光；②不发光中选择一项，将序号填写在横线处）；(4)、小亮同学完成实验后，准备将该实验电路应用于楼道灯的控制。楼道灯由220V交流电源供电，采用直流电磁继电器的触点作为楼道灯的开关，用三极管控制继电器触点的闭合与断开。请你根据上述要求在虚线框中帮助小亮画全电路。
-
10、【加试题】如图所示是小明设计的温度报警装置部分电路，其中IC是运算放大器，输入输出逻辑关系见表格，R1是负温度系数热敏电阻。当温度达到或超过40℃时，要求该报警装置发出声、光报警信号。请完成以下任务：
(1)、当温度升高时，R1的电阻值将（在①增大；②减小中选择一项，将序号填写在横线处）(2)、当温度达到或超过40℃时，要求发光二极管V1发光，请根据电路的逻辑关系在a，b，c三点中选择合适的点连接V1和R4。
(3)、运算放大器不能直接驱动蜂鸣器报警，请根据电路的逻辑关系选择合适的三极管（NPN型或PNP型，采用共发射极接法），在虚线框中画出蜂鸣器驱动电路。
(4)、在测试中发现温度超过40℃时还没有报警，现要对电路重新调试，调试步骤如下：A.将放入盛有冷水的烧杯，插入温度计，加入热水使水温等于40℃（在①IC；②R2；③R1中选择一项，将序号填写在横线处）；
B. ， 直至报警装置发出声、光报警信号为止（在①减小R3；②增大R3；③减小R1；④增大R1中选择一项，将序号填写在横线处）。
-
11、【加试题】如图所示是小明设计的水位控制系统，当水位低于b点时水泵M抽水，水位达到a点时停止抽水。555集成电路6脚电位升至2/3Vcc时3脚输出低电平，2脚电位低至1/3Vcc时3脚输出高电平。请完成以下任务：
(1)、555集成电路管脚识别正确的是（在下列选项中选择正确的选项，将序号填写在横线处）；①
②
③
④
(2)、测试电路时发现，当555集成电路的3脚输出高电平时，继电器J不工作，合理的调节措施是（在①减小R1和R2的阻值；②减小R3的阻值；③减小R4的阻值；④减小R5的阻值中选择合适的选项，将序号填写在横线处）；(3)、小明设计的控制电路中忘记设置水泵工作状态指示灯，请你在虚线框内选择合适的端子连接发光二极管V3和电阻R6 ， 使得水泵M抽水时V3发光，不抽水时V3不发光；
(4)、系统工作一段时间后，三极管V1损坏，小明准备用手头仅有的PNP型三极管替代原来的三极管，请你在虚线框内选择合适的端子重新连接电路。要求保持系统原有的功能，继电器线圈接在集电极上。
-
12、【加试题】如图所示是小明设计的暗室报警电路。当暗室门被打开，光线强度达到一定时蜂鸣器发出报警声。IC1的特性：U+>U时为高电平，U+<U_时为低电平。IC2的特性：2脚电位低于Vcc的三分之一时，3脚输出高电平；6脚电位高于Vcc的三分之二时，3脚输出低电平。请根据描述和电路图完成下列任务：
(1)、当光线由弱变强时，光敏电阻Rg的阻值（在A.增大Rp1 ， B.增大Rp2；C.增大Rp3 中选择合适的选项，将序号填入横线处）；
(2)、继电器J-2触点闭合时的作用是（在A .使二极管V1反向截止；B .使555集成电路3脚保持高电平输出；C .使蜂鸣器在暗室门关闭后继续报警中选择合适的选项，将序号填入横线处）；(3)、小明搭建了测试电路，发现蜂鸣器始终不响。下列原因中可能造成该现象的是（在A .555集成电路3脚接地；B .二极管V2虚焊；C .电阻R4短路中选择合适的选项，将序号填入横线处）；(4)、小明搭建电路后，发现光线很强时才会报警，现在需要实现光线较弱时能报警，以下调节方法中不恰当的是（在A.增大Rp1 ， B.增大Rp2；
(5)、在测试过程中，小明将555集成电路损坏，准备用三极管来代替。请你帮助小明选择合适的三极管（NPN型或PNP型），在虚线框中画出你所选择的三极管，并采用共发射极接法完成电路的连接。要求保持电路原有的功能。
-
13、【加试题】小明设计了如图所示的过载保护实验电路。调整负载电阻RH的阻值，当流过RH的电流超过允许值时自动断开负载电源，并保持在断开状态。请根据电路图及其描述完成以下任务。
(1)、要增大流过RH的电流允许值，以下调整可行的是、（在A .Rp的滑动触点向上移；B .Rp的滑动触点向下移；C .减小R1的阻值；D .增大R1的阻值；E .减小R2的阻值中选择合适的选项，将序号填入横线处）；(2)、小明准备搭建测试电路，请你帮他完成比较器的连接；
(3)、小明搭建电路后进行测试，发现电流超过允许值时，继电器不能保持在吸合状态，出现反复吸合释放，不能稳定地将负载电源断开。故障的原因可能是（在A .J-1的常开触点和常闭触点接反；B .R3阻值过小；C .J-1的常开触点和R3之间断路中选择合适的选项，将序号填入横线处）；(4)、小明对电路做了部分调整，改用一个三极管和一个电阻来维持过载后负载电源的断开状态。请你帮助小明设计该部分电路，并在虚线框内画出。
-

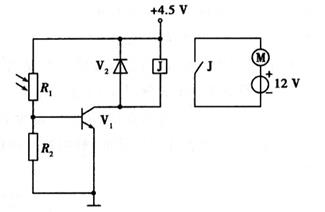

14、【加试题】如图所示是某电动玩具的电路图，下列对该电路的分析中不正确的是（ ）
A、三极管V1在电路中起开关的作用 B、电机M工作时，三极管V1的集电结和发射结都处于正向偏置状态 C、二极管V2主要用于保护三极管V1 D、R2换用阻值小一点的电阻，更容易触发电机M启动 -
15、【加试题】如图所示的光控电路，当光线暗到一定程度时，继电器J吸合，V1亮。555集成电路6脚电位升至电源电压的三分之二时，3脚输出低电平；2脚电位降至电源电压的三分之一时，3脚输出高电平。调试中发现V1始终不亮，下列故障原因分析中合理的是（ ）
A、Rp虚焊 B、Rg与Rp位置接反了 C、R1阻值偏小 D、继电器J额定电压偏大 -
16、【加试题】如图所示是小明设计的泥土湿度检测电路。把两探头插入花盆的泥土中，当泥土潮湿时，两探头间的电阻值较小；泥土干燥时，两探头间的电阻值较大，泥土非常潮湿和非常干燥时，V4和V5中只有一个发光。下列分析中不恰当的是（ ）
A、泥土非常潮湿时，V4发光，V5不发光 B、调节Rp1 ， 可以改变V4、V5发光状态变化时的湿度设定值 C、泥土非常干燥时，V1、V2的Uce都约为3V D、当V4、V5都发光时，V1工作在放大状态 -
17、【加试题】如图所示是小明设计的电路，当温度低于设定值时，V4发光。已知三极管工作在开关状态，Rt为热敏电阻。下列分析中，不正确的是（ ）
A、Rt应用负温度系数的热敏电阻 B、S闭合时，V3导通后，V2导通 C、闭合S后，温度下降到设定值以下时，V4发光，然后温度升高到设定值以上时，V4熄灭 D、S断开，当V1截止时，V3截止 -
18、【加试题】如图所示的温控电路，用RP设定555芯片5脚的电位Vet当温度超过60℃时散热风扇电机启动。下列分析中不正确的是（ ）
A、R1应采用负温度系数的热敏电阻 B、调大RH的阻值，电机启动时的温度低于60℃ C、Rp的滑动触点向下移，电机启动时的温度高于60℃ D、温度从60℃以上降低到60℃以下，电机就立即断电 -
19、【加试题】如图所示为某热敏电阻在不同温度下电阻值的变化曲线。现需要设计一水箱水温提醒器，用该热敏电阻作为传感器，当水温达到100℃时，蜂鸣器发出提醒声。以下符合上述设计要求的电路是（电路图中R1为热敏电阻）（ ）
A、
B、
C、
D、
-
20、【加试题】下列信号中属于模拟信号的是（ ）A、手机短信息信号
B、车速信号
C、算盘珠位置信号
D、狼烟信号
