1、 如图所示是内燃机连杆的装置结构示意图，定位套安装在连杆体和连杆盖的螺栓孔中，用于连杆盖在连杆体上定位，上、下轴瓦安装在连杆体和连杆盖的半圆孔中，用于保护连杆不受磨损，螺栓穿过连杆体、定位套、连杆盖安装在螺栓孔中，放上垫片并用螺母拧紧，用开口销将螺栓和螺母固定在一起，防止螺母松动。将零件全部安装到连杆体上，需要以下环节：①安装定位套，②安装连杆盖，③安装上、下轴瓦，④安装螺栓，⑤安装垫片，⑥安装开口销，⑦安装螺母。请分析连杆的装配结构和工艺，回答以下问题：
(1)、合理的装配流程为：① →→→⑤→→。（在横线处填写装配环节的序号）；(2)、连杆装配体中，用到的标准件有： 、（在“①定位套，②垫片，③螺母，④连杆盖”中选择两种，将序号填空写在横线处）；(3)、连接连杆体和连杆盖的螺栓和螺母要求具有较高的强度宜选用的材料是：（在“①不锈钢，②铜，③塑料”中选一种，将序号填写在横线处）。 -
2、如图所示是拨盘装置结构示意图，拨盘和曲柄通过平键与轴连接，转动曲柄可通过轴带动拨盘转动。请分析拨盘的装配结构，回答以下问题：
轴承座左侧零件在轴上的装配有以下4个装配环节：①拨盘安装到轴上；②滚动轴承1安装到轴上；③平键1安装到轴上；④轴套1安装到轴上。
正确的装配顺序是→→→（将装配环节的序号填写在横线处）。
-
3、小明家里的室内门锁由于使用时间长而损坏，为了换上新的门锁，现已把旧门锁拆下，新门锁的安装过程包含如下几个环节：
①对好门锁的内、外面板（把锁尺对准锁体的锁尺孔，把手方孔对准方轴），从内面板向外面板拧入螺丝；②将锁体装入门侧开孔中，并用自攻螺钉固定；③将门按门锁的尺寸开孔；④在锁体的轴承孔中装入方轴；⑤将锁尺和锁头装入外面板锁头孔中。
请你设计一个合理的安装流程，从上述环节把序号填入到横线。
→→ ④→⑤→
-
4、如图所示是一种回转工作台的结构示意图。滑动轴承安装并固定在机座的孔中，轴在轴承内转动。工作台安装在轴的上端，通过圆柱销和内六角螺栓固定在轴上；槽轮安装在轴的下端，通过平键与轴连接，并用轴端挡圈、弹簧垫圈和六角螺栓锁紧。回转工作台装配需要以下环节：A .安装滑动轴承；B .安装槽轮；C .安装轴端挡圈；D .安装平键；E .安装弹簧垫圈；F .安装六角螺栓；G .安装轴；H .安装内六角螺栓；I .安装工作台；J .安装圆柱销。
请分析回转工作台的结构和装配工艺，回答以下问题：
合理的装配流程为： →G→ →→C→E→F→→J→H（在横线处填写装配环节的编号）。
-
5、如图所示是车轮的结构示意图。轴承1和轴承2安装在滚轮的孔中，用于滚轮与螺栓间的支承，套筒1和套筒2分别安装在支撑座两侧板的孔中，用于对滚轮的轴向定位，螺栓穿过套筒1、滚轮、套筒2安装在支撑座上，垫圈、螺母安装在螺栓上，用于锁紧。车轮的装配需要以下环节：A .安装轴承1和轴承2；B .安装螺栓；C .安装套筒1；D .安装螺母；E .安装垫圈；F .放置滚轮；G .安装套筒2。请分析车轮的结构和装配工艺，回答以下问题：
(1)、合理的装配流程为→C→→→G→E→（在横线处填写装配环节的序号）；(2)、要把螺母拧紧，合理的工具是（在“A .螺丝刀；B .扳手；C .老虎钳”中选择合适的选项，将序号填入横线处）。(3)、为使连接处受力均匀分布，防止连接件受到损坏，垫圈应该选择（在“①平垫圈；②弹簧垫圈”中选择合适的选项，将序号填入横线处）；(4)、下列零件中，不属于标准件的是（在“①螺栓；②垫圈；③滚轮；④轴承”中选择正确的选项，将序号填入横线处）。 -
6、如图所示为双圆锥齿轮传动机构的结构示意图，键安装在转轴与圆锥齿轮之间的键槽处，用于传递扭矩，轴套1、轴套2用于固定转轴，转轴正好穿过支架上的安装孔，安装键后，转轴无法穿过支架上的安装孔。该传动机构的装配需要以下环节：A .安装轴套1和轴套2；B .安装齿轮轴；C .安装键；D .放置圆锥齿轮；E .转轴穿过支架上的右侧安装孔；F .转轴穿过支架上的左侧安装孔。
(1)、合理的装配流程为：→→D→→→A（在横线处填写装配环节的序号）。(2)、以下事例体现系统相关性的是（在“A .齿轮轴转动可以带动圆锥齿轮转动，从而带动转轴转动；B .圆锤齿轮传动可以用来传递两相交轴之间的运动和动力；C .需要经常加润滑油，使齿轮摩擦面减少磨损”中选择合适的选项，将序号填入横线处）；(3)、该传动机构不适用于 （选择合适的选项，将序号填入横线处）。A、
B、
C、
-
7、如图所示为某阀门的结构示意图，阀在机架内与连接轴刚连接，阀通过水平方向上转动，来控制流量大小。连接轴上有一个键槽（背面），可通过平键与连杆卡紧。
阀门的装配需要以下环节：A .将阀固定到连接轴上；B .将阀放入机架中；C .将手柄插入连杆；D .将螺母与手柄螺栓连接；E .将连杆套入连接轴；F .将平键放入连接轴的键槽中；G .将连接轴插入机架；H .将垫圈套入手柄螺栓处。
请分析阀门的结构和装配工艺，回答以下问题：
(1)、合理的装配流程为→G→→F→→C→→D（在横线处填写装配环节的序号）；(2)、该装置需要定期更换阀，以应对阀磨损带来的流量失控，体现了系统的（在“A .目的性；B .整体性；C .相关性；D .动态性；E .环境适应性”中选择合适的选项，将序号填入横线处）。(3)、在将手柄与连杆连接的过程中最合适的工具是 。A、老虎钳
B、活动扳手
C、内六角扳手
D、一字螺丝刀
-
8、如图1所示为手摇阀门与其结构示意图，阀通过连接轴安装在机架内，手柄通过连杆和机架相连。现要将手摇阀门拆下，需要以下环节：A .将固定连杆和连接轴的销钉取下；B .将连杆从连接轴拆下；C .将手柄从连杆处取下；D .将连接轴从机架中取出；E .拧松螺母，取下垫圈；F .将阀门从连接轴上取下。请分析阀门结构和装配工艺，回答以下问题：
(1)、合理的拆卸流程为：E→→A→B→→ ；(2)、长时间使用后，发现螺母容易松动，现要加入弹簧垫圈增加连接可靠性，垫圈应该（在“A .加在垫圈和连杆之间；B .加在垫圈和螺母之间”中选择合适的选项，将序号填入横线处），该改进增强了手摇阀门的（在“A .动态性；B .相关性；C .环境适应性”中选择合适的选项，将序号填入横线处）；(3)、如图2所示的手柄设计，以下改进中，合理的是（在“A .手柄外套替换成硬质材料，改善人机关系的舒适目标；B .手柄外套与手柄轴设计成可相对转动，改善人机关系的高效目标；C .将手柄外套设计成不可替换设计，方便用户维护”中选择合适的选项，将序号填入横线处）。 -

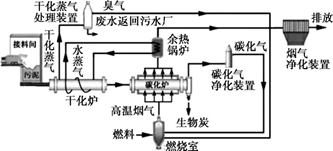

9、如图所示是某污水厂污泥碳化处理系统的工艺流程。干化炉把含水率较高的污泥烘干后送入碳化炉，燃料在燃烧室内燃烧产生高温烟气对碳化炉中的污泥加热，污泥在高温高压的作用下被分解成碳化气和无害的生物炭。在烘干和碳化过程中产生的臭气和碳化气被送入燃烧室燃烧分解。余热锅炉利用碳化炉的余热产生水蒸气加热干化炉。请根据流程图及其描述回答以下问题：
(1)、该流程设计的主要目的是（在“A .污泥碳化和处理有害气体；B .处理锅炉产生的烟气；C .处理污水”中选择合适的选项，将序号填入横线处）；(2)、下列对该流程的分析中正确的是、（在下列选项中选择合适的选项，将序号填入横线处）。A.干化炉烘干和碳化炉碳化属于串行环节
B.燃烧室产生高温烟气和余热锅炉产生水蒸气，属于并行环节
C.燃烧室燃烧与干化炉烘干之间的时序可颠倒
D.燃烧室燃烧和烟气净化装置净化属于串行环节
-
10、电动汽车“真环保”还是污染转移？该不该大力发展电动汽车？
得益于近几年国家政策的扶持和人们消费观念的转变，新能源电动汽车在中国市场的销量也在逐年上升。很多人都认为电动汽车非常的环保，因为它不排放尾气。但是，电动汽车真的环保吗？
电动汽车的电从哪里来呢？无非就是通过充电桩给充电。而这个电是通过国家的电网输送的。就目前来看，我国所用的大部分电力是通过火力发电产生的。而要想有更多的电力就要燃烧掉更多的煤炭，电动汽车从某种意义上来说也就是烧煤车。所以从这一方面看，它并不环保。
电动车的核心技术就是电池组。我们都知道废旧电池能随意丢弃，不然电池里的重金属会严重污染土壤和地下水资源。现在的电池很多都实现了汞的零含量，但是电动汽车内的锂电池可不止这两样重金属。虽然很多新能源厂家都在极力宣传锂电池的环保特性，然而锂电池相对于镍氢电池、镍镉电池对于环境的污染只是相对较轻。重金属钴、锰以及非金属砷、氟等元素的化合物对环境拥有着不可逆的破坏。
既然目前的电动汽车并不环保，那我们还该不该大力发展电动汽车？
-
11、 材料的选择不仅应该坚持合理、合适的原则，还要坚持、的理念，遵循可持续发展的原则，应尽可能选取可再生的和资源储藏量丰富的材料。
-
12、新型材料是指的材料或采用新技术(工艺、装备)，使传统材料性能明显提高或产生新功能的材料。
-
13、复合材料是由不同性质的材料，通过物理或化学的方法，在宏观(微观)上组成具有新性能的材料。复合材料一般有较好的综合物理性能和化学性能，密度相对较小，具有较高的强度、硬度和韧性，比单品更具抗腐蚀性和抗氧化性，合材料在市政建设、环保工程、汽车及飞机制造等方面有广泛应用。
-
14、 非金属材料指具有非金属性质的材料。非金属材料一般密度相对较小，硬度小，导电性、导热性差，但具有稳定的化学性质，特别是具有较强的抗氧化性和还原性非金属材料常用于制作。
-
15、 金属材料指金属元素或以金属元素为主构成的具有金属特性的材料的统称。金属材料一般不透明、光泽良好，密度较高，表面比较光滑，硬度较大，有较好的导热性和导电性，且富有延展性。化学性质大多较为活跃，比较容易被腐蚀和被氧化金属材料常用于设计产品或零件。
-
16、 在技术设计中，选择合适的材料很重要，既要满足设计的要求，又要体现节约和。
-
17、在开展技术设计前，一般需要对加以明确。
-
18、信息整理的常见方式
①分类整理：把收集到的信息按分类归纳整理。
②去伪存真：把收集到的信息进行鉴别处理，区分信息的。
③把握重点：对信息进行处理，按重要性排序。
④生成信息：进一步对信息进行分析与综合，抽象概括为的信息。
-
19、 信息收集有两点基本的要求：①；②。
-
20、设计问题一般都源自三种情况：第一种是的问题，如人类基本的衣、食、住、行问题；第二种是的设计问题，如桥梁的设计、房屋的装修设计等；第三种是的设计问题。
