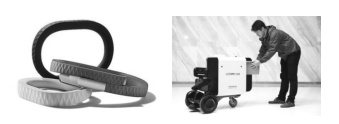

1、Jawbone UP2腕带的工作原理：腕带中内置振动马达，可在你睡眠时按照预先设置的时间振动提醒起床，也可在你工作一定时间后提醒休息和运动。腕带中的动作感应加速器记录每天走的步数，根据身体数据计算出每天燃烧的卡路里。以腕带为被控对象，下列分析不合理的是（ ）
A、起床提醒控制的手段为自动控制 B、记录步数控制的检测装置为动作感应加速器 C、记录步数控制为闭环控制 D、起床提醒控制的马达是执行器 -
2、如图所示为汽车燃油蒸汽控制系统示意图，其工作原理描述如下：电脑ECU根据发动机的水温、转速、节气门开度等运行参数，通过控制电磁阀的开、闭来实现汽车燃油蒸汽的控制。在发动机停机或怠速运转时，电磁阀关闭，从油箱中逸出的燃油蒸气被炭罐中的活性炭吸收。当发动机以中、高速运转时，电磁阀开启，储存在炭罐内的汽油蒸汽经过真空软管后被吸入发动机。下列关于该控制系统说法正确的是（ ）
A、输出量是电磁阀的开闭 B、控制器是ECU C、该控制系统存在反馈装置 D、执行器是发动机 -
3、如图所示是摩拜单车智能机电锁系统示意图。由自动解锁子系统、上报定位子系统和计费发送子系统组成。其工作过程是：车载中央控制单元接收到云端后台控制系统发送来的解锁指令时，经过处理后，触发电子控制开关，开启机械锁装置控制插销打开，完成单车自动解锁。单车解锁以后，触发电子控制开锁成功开关，通过车载中央控制单元，不断上报单车最新定位信息到云端后台管理系统；当用户锁车成功时，触发电子控制锁车成功开关，通过车载中央处理器通知云端后台管理系统锁车成功，云端后台管理系统停止计时、计费并向用户发送相关信息。请根据示意图及其描述，完成下列小题。
(1)、从系统结构和优化角度分析，下列说法中不合理的是（ ）A、需要GPS、手机网络、电子开锁技术的支持，体现了系统的综合性 B、遇到刮风下雨，经常会发生扫码后等待许久不能及时解锁，体现了系统的环境适应性 C、单车与云端服务器的实时通信性能是影响车锁系统优化的因素 D、既要降低单车成本，又要保证GPS定位准确、显示及时，体现了系统分析的综合性原则(2)、下列关于摩拜单车智能机电锁系统的分析中正确的是（ ）A、自动解锁子系统的控制量是车锁打开 B、自动解锁子系统的执行器是电子控制开关 C、上报定位子系统是闭环控制 D、计费发送子系统的被控对象是云端后台管理系统 -
4、许多电子体温计都有报警提示功能，它的工作原理是：当测得的人体温度超过36.8℃时，该信号传送给控制电路，进而启动电子开关，使报警装置发出报警声。该控制系统属于（ ）A、手动控制、电子控制 B、自动控制、电子控制 C、手动控制、机械控制 D、自动控制、机械控制
-
5、小明发现物理老师做演示实验时，携带仪器不方便，直接放在讲台上演示可见度低。于是设计了如图1所示的多用仪器提篮，提篮可展开成如图3所示的小桌子，在此小桌子做演示实验可提高可见度。请完成以下任务：
(1)、用大小合适的二块木板制作提手，为获得良好手感，小明先将二块木板预钉在一起，其后的合理的加工流程为：A→B→→→→F（在“A .画线；B .锯割；C .去掉预钉的钉子；D .修整；E .抛光；F .分别安装到对应位置”中选择合适的选项，将序号填入横线处）；(2)、展开后，桌脚向外倾斜可提高小桌子的（在“A .稳定性；B .强度”中选择合适的选项，将序号填入横线处）；(3)、为使提篮各部分紧密合拢，又能快速锁紧，下列锁扣中最合适的是 （在下列选项中选择合适的选项，将序号填入横线处）；A、
B、
C、
D、
(4)、将你所选的锁扣安装在提篮内侧木板上，所选用的标准件与工具组合合理的是 （在下列选项中选择合适的选项，将序号填入横线处）。A、
B、
C、
-

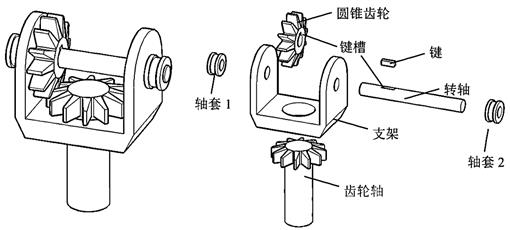

6、如图所示为双圆锥齿轮传动机构的结构示意图，键安装在转轴与圆锥齿轮之间的键槽处，用于传递扭矩，轴套1、轴套2用于固定转轴，转轴正好穿过支架上的安装孔，安装键后，转轴无法穿过支架上的安装孔。该传动机构的装配需要以下环节：A .安装轴套1和轴套2；B .安装齿轮轴；C .安装键；D .放置圆锥齿轮；E .转轴穿过支架的右侧安装孔；F .转轴穿过支架的左侧安装孔。请完成以下任务：
(1)、该机构的合理的安装流程是：→E→→→F→A（在横线处填写装配环节的序号）；(2)、关于键的分析不正确的是 （在下列选项中选择合适的选项，将序号填入横线处）；A、键的厚度比转轴上的键槽深度大 B、传动过程中，键的主要受力形式是受剪切 C、键可以防止传动过程中，圆锥齿轮与转轴之间相对水平滑动 D、键可以防止传动过程中，圆锥齿轮与转轴之间相对转动(3)、当齿轮轴转动带动圆锥齿轮转动时，方向标记正确的是和（在下列选项中选择合适的选项，将序号填入横线处）；A.
B.
C.
D.
-
7、如图所示为螺旋千斤顶的结构示意图。由人力通过螺旋副传动，螺杆作为顶举件支持重物。该机构的装配需要以下环节：A .将螺杆旋入螺套中；B .在螺杆的头部装上顶帽；C .将螺套装入底座中；D .将绞杆插入螺杆的孔中；E .将两只M6×16的螺钉拧入顶帽的螺孔中，锁紧固定顶帽；F .在螺杆的尾端装上档板，并用M8×20的沉头螺钉拧紧；G .将两只M8×20的螺钉拧入底座的螺孔中，锁紧螺套。
(1)、合理的装配流程为：C → G →→→ B →→ D（在横线处填写装配环节的序号）；(2)、下列零件中，属于标准件的是（在“A .螺杆；B .螺钉；C .挡板；D .顶帽”中选择合适的选项，将序号填入横线处）；(3)、顶起重物的过程中，绞杆的受力形式是（在“A .受扭转；B .受弯曲；C .受拉；D .受压”中选择合适的选项，将序号填入横线处）；螺杆的受力形式是（在“A .受拉、受扭转；B .受拉、受弯曲；C .受压、受扭转；D .受压、受弯曲”中选择合适的选项，将序号填入横线处）； -
8、小明在网上买了一个柜子，需要自己组装。门板用铰链安装在侧板上。在安装铰链时需要以下环节，请分析后回答以下问题：
A.
B.
C.
D.
E.
F.
G.
H.
(1)、合理的装配流程为D→→C→→F→H→→E；(2)、安装好后，铰链的部件A和部件B之间为（在“A .铰连接；B .刚连接”中选择合适的一项，填在横线处）；(3)、铰链与门板和侧板连接选用的连接件合理的是（在“A .螺栓螺母；B .紧定螺钉；C .自攻螺钉；D .膨胀螺钉”中选择合适的一项，填在横线处）；(4)、安装铰链时需要用到的工具是（在“A .老虎钳；B .固定扳手；C .螺丝刀；D .木工凿”中选择合适的一项，填在横线处）。 -

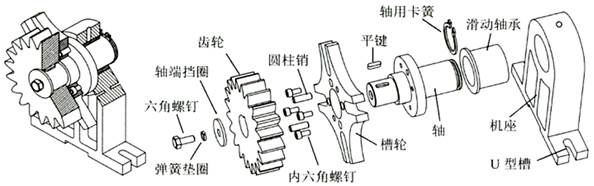

9、如图所示是一种传动装置的机构示意图。滑动轴承安装并固定在机座中，轴在轴承内转动；轴用卡簧卡在轴右端槽中，防止轴脱离轴承。槽轮安装在轴的中部，通过圆柱销定位并用内六角螺钉固定在轴上；齿轮安装在轴的左端，通过平键与轴连接，并用轴端挡圈、弹簧垫圈和六角螺钉锁紧。
传动装置装配需要以下环节：A .安装滑动轴承；B .安装轴用卡簧；C .安装轴；D .安装平键；E .安装内六角螺钉；F .安装圆柱销；G .安装齿轮；H .安装弹簧垫圈；I .安装轴端挡圈；J .安装六角螺钉；K .安装槽轮。
请分析传动装置的结构和装配工艺，回答以下问题：
(1)、合理的装配流程为：A→→→K→→→D→G→I→H→J（在横线处填写装配环节的编号）(2)、下列零件中，不属于标准件的是：（在“A .圆柱销；B .槽轮；C .内六角螺钉”中选择一项，将编号填写在横线处）。(3)、现要将机座通过U型槽固定在金属平台上且可拆卸，金属平台上已加工螺纹孔，适合的连接件是：（在“A .六角螺钉；B .紧定螺钉；C .元宝螺帽”中选择一项，将编号填写在横线处）。 -
10、如图所示是一款落地风扇，其装配需要以下环节：A .把橡胶脚垫套到前、后支架上；B .安装横杆；C .安装连接块；D .安装限位块；E .把转页扇安装到支架上；F .把固定块安装到转页扇上。请分析落地风扇的结构，回答以下问题：
(1)、合理的装配流程为：F→A→→→→（请在横线处填入装配环节的序号）；(2)、为方便调整转页扇在支架上的高度并固定，以下适合用于固定块和支架之间的连接件是 （在下列选项中选择合适的选项，将序号填入横线处）；A、
B、
C、
D、
(3)、分析橡胶脚垫的作用，其中不正确的是（在“A .提高稳定性；B .减小振动；C .防止打滑；D .增加强度”中选择合适的选项，将序号填入横线处）。 -
11、小明准备在新家的房门上安装一套连体式单钥匙孔门锁。该门锁锁芯前端为钥匙孔，后端为可拨动式旋钮。根据示意图，安装过程大致需要以下几个环节：①按锁体尺寸在门板上钻凿安装孔位；②将锁芯穿过面板和锁体的锁芯孔并推至合适位置；③将方芯的前端与前面板门把手方孔相连，并将方芯穿过锁体的方孔；④安装锁芯紧固螺栓；⑤安装后面板；⑥用自攻螺钉将锁体安装到门板的安装孔位内：⑦安装面板紧固螺栓；⑧对门锁进行调试，如不顺畅及时调整。请分析门锁的装配工艺并回答以下问题：
(1)、合理的装配说程为①→⑥→→⑤→→④→→⑧（在横线处填写装配环节的序号）；
(2)、因为方芯变形损坏，小明准备用如图b所示的铁棒（长度足够）手工加工方芯。方芯的尺寸数据如图a所示。以下可能会用到的工具有 （在ABCD中选择合适的选项，填写在横线处）。
A、①②③ B、①④⑤ C、②③④ D、②④⑤(3)、小明加工完方芯之后，准备对其性能进行技术试验，以检验是否符合要求。以下试验最有必要的是（在“①抗拉性能试验；②抗压性能试验；③抗扭转性能试验；④抗弯曲性能试验”中选择合适的选项，将序号填写在横线处） -
12、如图所示是一款电风扇，它的组装包含以下几个环节：A .安装前网罩并扣紧; B .拧紧扇叶螺母；C .调整立柱伸缩长度，插入机身并固定；D .拧紧底座螺母；E .安装扇叶旋转到位；F .拧紧网罩螺母；G .将立柱插入底座；H .对准相应孔位安装后网罩；请完成下列各题。
(1)、合理的装配流程为：→→C→→F→→B→A（在横线处填写装配环节的序号）；(2)、该电风扇通过3C认证，体现了设计的（在“A .技术规范原则；B .实用原则；C .经济原则”中选择合适的选项，将序号填入横线处）；2(3)、自锁式网罩硬度高、网罩内的钢丝间距小，实现了人机关系的（在“A .高效；B .健康；C .舒适；D .安全”中选择合适的选项，将序号填入横线处）。 -
13、如图所示是一次性医用口罩。作为疫情期间基础防护品，无论是抗疫一线医护人员，还是普通市民，都需要它，口罩的生产需要以下环节。
A.卷边，鼻夹缝合：鼻夹在口罩上部分的内层里
B.挂耳绳固定：通过热压方式固定挂耳绳
C.裁断：口罩表面加工完成后，把面料裁断成一个个口罩大小
D.压平：叠层完成后，把叠层部分压平整
E.折叠：一次性口罩的表面需要三处折叠
F.物料合并：口罩的原材料是无纺布，标准的医用口罩需要三层合并
G.补边：对裁断的口罩用无纺布进行补边
请分析一次性口罩的结构和生产工艺，回答以下问题。
(1)、合理的生产流程为：F→→→D→→G→；(2)、口罩在出厂时需要经过消毒，而标准的消毒过程需要近半个月左右，才能达到口罩的国家标准，这体现了设计的（在“A .实用原则；B .经济原则；C .可持续发展原则；D .技术规范原则”中选择一项，将序号填入横线处）2(3)、为了选择合适的口罩，某单位对市场上常见的三种医用外科口罩进行了防护能力、佩戴舒适度 等方面的对比测试，该试验的方法属于（在“A .优选试验法；B .模拟试验法；C .强化试验法”中选择正确的选项，将序号填入横线处） -
14、如图所示的V型夹具。装配该夹具需要以下环节：A .定位上牙块；B .定位下牙块；C .安装垫圈与六角螺栓；D .安装圆头螺钉；E .安装调节杆；F .安装背板与底座。
(1)、组装该V型夹具的流程为：F→→→→A→C（在横线处填写装配环节的编号）；(2)、V型块是机械加工领域中的常用器件，一般用于定位、夹紧下列哪种零件 （在下列选项中选择合适的一项，将序号填入横线处）；A、
B、
C、
D、
(3)、在通用技术实践课上，小明准备用外形已加工的矩形钢制作上牙块，设计了下列工艺 流程，其中合理的是 （在下列选项中选择合适的一项，将序号填入横线处）；A、划线→锯割→锉削→钻孔→攻丝 B、划线→钻孔→锯割→锉削→攻丝 C、划线→锯割→锉削→钻孔 D、划线→钻孔→锯割→锉削(4)、安装圆头螺钉时，所用的工具是 （在下列选项中选择合适的选项，将序号填入横线处）。A、
B、
C、
D、
-
15、如图所示为万向节的结构示意图。曲柄通过曲柄轴与公连接头连接，齿轮通过键与母连接头连接，公连接头和母连接头通过星形轮连接实现一定角度的旋转方向改变。分析该款万向节的装配结构，回答以下问题：
(1)、以框架为基准，该结构的装配需要以下环节：A .安装公连接头；B .安装曲柄轴；C .安装曲柄头；D .安装齿轮；E .安装母连接头；F .用轴2安装星形轮；G .安装曲柄；H .安装键；I .用轴1安装星形轮。合理的装配流程为：A→I→→F→→→B→→C（在横线处填写装配环节的序号）；(2)、该万向节的结构当中，曲柄头与曲柄之间的连接方式为 ， 曲柄与曲柄轴之间的连接方式为（在“A .铰连接；B .刚连接”中选择合适的选项，将序号填入横线处）。 -
16、小明想要在洗手台上安装一个如图所示的水龙头，安装水龙头需要以下环节：A .旋紧六角螺母，使水龙头固定在面板上；B .安装橡胶垫圈到螺纹管上；C .安装螺纹管到水龙头上；D .螺纹管穿过面板通孔；E .软管穿过六角螺母和螺纹管，并安装在水龙头底部的螺纹孔中；F .安装防松垫圈到螺纹管上；G .连接软管到自来水管。请分析水龙头的结构和安装工艺，回答以下问题：
(1)、合理的安装流程为：C→→D→→→A→（在横线处填写装配环节的序号）；(2)、拧紧各种型号的螺母时，适合选用的工具是 （在下列选项中选择合适的选项，将序号填入横线处）；A、
B、
C、
D、
(3)、关于该水龙头的说法正确的是（在“A .水龙头软管中的冷、热水流向相反；B .橡胶垫圈的作用为防止面板上的水渗透到台面下；C .防松垫圈的作用为防止软管松动”中选择合适的选项，将序号填入横线处）。 -
17、柱塞泵是液压系统的一个重要装置。它依靠曲轴的偏心转动，驱动柱塞在泵体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。如图甲所示是柱塞泵的结构装配示意图。现在下盖、下垫圈、螺钉和球，以及右侧的垫圈、螺母和柱塞都已安装到泵体上。下一步还需要安装泵体下方和右侧剩余的部件。需要以下几个环节：①销轴穿过柱塞；②安装曲轴和曲轴螺丝到连杆上；③放置球于泵体上方；④安装上垫圈；⑤连杆安装到柱塞上；⑥盖上上盖；⑦装螺钉到泵体上；⑧安装油塞到连杆上。
请分析柱塞泵的结构和装配工艺，回答以下问题：
(1)、合理的装配流程为：→④→⑥→→②→→⑤→（在横线处填写装配环节的序号）；(2)、长时间使用后，发现螺母容易松动，现要加入弹簧垫圈增加连接可靠性，弹簧垫圈应该（在“A .加在垫圈和螺母之间；B .加在垫圈和泵体之间”中选择合适的选项，将序号填入横线处）；(3)、下列属于标准件的是（在“A .球；B .上盖；C .销”中选择一项，将序号填入横线处）。 -
18、如图所示为减速器的结构示意图，从动齿轮通过平键与从动齿轮轴连接，减速器中的主动齿轮总成带动从动齿轮总成实现减速。请分析该款减速器的装配结构，回答以下问题：
(1)、从动齿轮总成各部件的装配有以下环节：A .将从动齿轮装在从动轴上；B .将平键安装在从动齿轮轴的键槽中；C .安装套筒；D .安装轴承1；E .安装轴承2；F .安装轴端盖1；G .安装轴端盖2；H .将从动齿轮总成安装在减速器机座中。正确的装配顺序是：→→C→→G→D→→H（将装配环节的序号填写在横线处）；(2)、在将从动齿轮和轴装配时，发现间隙过小，始终无法顺利安装，以下列操作不合理的是、（在“A .用铁锤强行敲打装配；B .加热从动齿轮后再装配；C .将轴冷冻后再装配；D .将轴锉削后再装配”中选择合适的选项，将序号填入横线处）。 -
19、如图所示为一种混凝土搅拌机上的电动阀门，阀体两端的法兰通过紧固件与混凝土输送管道相连。控制电路控制步进电机，步进电机通过主动轮和皮带带动从动轮，从动轮的转动使阀体内部的阀芯旋转，从而打开或关闭混凝土输送管道。请回答以下问题：
(1)、加工法兰上均匀分布的8个通孔，需要以下环节：A .在法兰的空腔中塞入木块；B .用划规划出中心圆；C .确定并画出法兰的圆心；D .在8个孔的圆心上冲眼；E .将中心圆8等分；F .将麻花钻装入钻夹头并夹紧；G .钻头对准冲眼并将阀体固定后钻孔。合理的工艺流程为：A→→→E→→→G；(2)、阀体上的法兰与管道连接，采用六角螺栓螺母紧固件，紧固时不合适使用的扳手是 （在以下选项中选择合适的选项填入横线处）；A、
B、
C、
D、
(3)、图中主动轮的直径为30mm，从动轮的直径为90mm。已知开关阀门时从动轮需要旋转90°，则步进电机连接的主动轮需要旋转（在“A .30°；B .90°；C .180°；D .270°”中选择合适的选项，将序号填横线处）。 -
20、如图所示是一种简易阀门的结构示意图。主轴与阀板连接，与手柄通过键连接，端盖放在阀体与主轴的交界面。通过转动手柄，可实现阀板在阀体内的转动，从而对阀门实现开闭控制。该结构的装配需要以下环节：①安装手柄；②安装键；③安装端盖；④安装主轴；⑤安装阀板。请分析该结构和装配工艺，回答以下问题：
(1)、合理的装配流程为：→→③→→（在横线处填写装配环节的序号）；(2)、为了缩短装配时间，可将上述串行工序中的（在“A .④⑤；B .②③；C .②①；D .③⑤”中选择合适的选项，将序号填入横线处环节改为并行工序；(3)、下列零件中属于标准件的是 （将序号填入横线处）。A、阀板 B、主轴 C、键 D、手柄
