1、如图所示是一款齿轮泵的结构示意图。前、后盖通过内六角螺栓和圆柱销固定在泵体上，主动轴与齿轮穿过后盖固定在泵体基座内，从动轴与齿轮安装在主动轴与齿轮的下方且主、从动齿轮相互啮合。该结构的装配需要以下环节：A .安装平键；B .安装后盖；C .安装从动轴与齿轮；D .安装圆锥齿轮；E .安装前盖；F .安装垫圈；G .安装螺母；H .安装压紧螺母；I .安装主动轴与齿轮。请分析该结构和装配工艺，回答以下问题：
(1)、合理的装配流程为：→→ C → E →→→ D → F → G（在横线处填写装配环节的编号）；(2)、手工装配过程中没有用到的工具是 （在下列选项中选择合适的选项，将序号填入横线处）；2A、
B、
C、
D、
(3)、泵体基座上连接六角螺栓的孔应采用（在“A .光孔；B .螺纹孔”中选择合适的选项，将序号填入横线处）。 -
2、如图所示是某工作平台底部轮轴结构的示意图。支架套在工作台腿底部，轴承在轮子中间内部为转轴提供支撑，挡圈防止轴承和转轴脱落，两端使用螺母锁紧。轮轴结构装配需要以下环节：A .将轴承安装到轮子中间；B .安装挡圈1和挡圈2；C .安装支架；D .安装转轴；E .安装螺母1和螺母2；F .安装垫圈1和垫圈2。
(1)、合理的装配流程为：→→→C→→E（在横线处填写装配环节的编号）；(2)、使用时发现，螺母易松动，下列改进措施中最不合理的是（在A .在螺母和垫圈之间添加弹簧垫圈；B .在螺母外面添加开口销；C .将轴增长，在螺母外面再套一个螺母，即使用双螺母；D .在螺母里面使用两个平垫圈中选择合适的选项，将序号填入横线处）(3)、使用钢板材料加工支架上的半圆开槽时，不会用的工具是（在“A .钢锯；B .样冲；C .钻头；D .丝锥；E .划针”中选择一项合适的选项，将序号填入横线处） -
3、 下图是一种普通万向节的示意图。万向节是实现变角度动力传递的机件，主动轴的动力可以变角度传递到从动轴上。该结构的装配需要以下环节：
A.销轴穿入主动轴通孔1和中心钢块的通孔中，并使通孔3与中心钢块的通孔对齐；
B.把套环1和套环2分别穿过从动轴通孔2，安装到中心钢块的通孔中；
C.中心钢块放入主动轴内并使其通孔与通孔1对齐；
D.卡簧安装到销钉的槽中；
E.把销钉安装到套环中；
F.把从动轴插入中心钢块并使通孔2与中心钢块的通孔对齐。
(1)、合理的装配流程为：C→→F→→→；(2)、下列连接件中可替代销钉和卡簧的连接件是 ；A、
B、
C、
D、
(3)、主动轴需与动力设备连接传递较大动力，在设计主动轴的连接头时，从连接强度考虑，下列设计方案中不合理的是 。A、
B、
C、
D、
-
4、小明准备在浴室安装如图甲所示的花洒。混水阀的主要功能是调节热水和冷水的进水量，实现水温调节。图乙为混水阀安装配件图，其中曲脚用于连接水管接口和混水阀主体，装饰杯可使水管接口处平整美观。将混水阀安装到墙壁水管接口需要以下环节：A.旋上装饰杯；B.密封圈放入主体；C.主体安装到曲脚上，并旋紧螺母；D.曲脚安装到埋在墙上的水管接头上。请根据描述回答以下问题：
(1)、合理的安装流程为：→→→（在横线处填写安装环节的序号）；(2)、旋紧螺母所用的工具是 （选择合适的选项，将序号填入横线处）A、
B、
C、
(3)、下列配件不属于标准件的是（在“A .曲脚；B .装饰杯；C .密封圈；D .螺母”中选择合适的选项，将序号填入横线处）。 -
5、小明爸爸给弟弟购买了一款如图所示的平衡车。这种平衡车通过双脚蹬地使平衡车运动，它可以培养孩子的平衡感和运动能力，锻炼孩子的手眼协调能力和对大动作的掌握。根据图示和分析回答下列问题。
(1)、下列对平衡车的描述中不是从“人”的角度考虑的是（在“A .车架材质具有吸震效果；B .采用辅助刹车装置；C .耐磨防滑的轮胎”中选择合适的选项将序号填入横线处）(2)、购买的平衡车是如图所示的组件，其中平衡车的组装环节有：A.用内六角螺栓和螺母固定，B.用挡片封住连接杆，C.把前轮装入前叉中，D.对准前叉和车架连接孔，插入连接杆，E在前叉和车架连接孔中加入黄油润滑脂。其合理的组装顺序是E、、B、、A
(3)、平衡车的座椅高度是可以调节的，其中座椅与车架的连接件可用（在“A .紧定螺钉；B .膨胀螺栓；C .自攻螺钉；D .手调螺栓”中选择合适的选项将序号填入横线处）(4)、下列组件中，属于标准件的是（在“A .前叉；B .连接杆；C .内六角螺栓”中选择合适的选项将序号填入横线处）(5)、下列对平衡车进行优化的措施中，不能增加平衡车功能的是（在“A .在前叉上加装篮子；B .在后轮轴处安装支撑脚；C .在把手处增加车铃；D .前叉高度可以调节”中选择合适的选项将序号填入横线处） -
6、如图所示为某球阀的结构图，转动扳手可以通过阀杆带动球体转动，实现阀门通断。其中左右阀体通过双头螺柱和螺母连接，压紧套将阀杆及密封填料压紧在阀体内。其装配环节分：①安装扳手；②装入球体；③安装垫片和密封圈于左、右阀体内；④安装阀杆及密封填料；⑤安装压紧套⑥用螺柱和螺母紧固左右阀体。请完成以下任务：
(1)、球阀的装配流程为：→→→→⑥→①（将合适的装配环节填写在横线处）；(2)、该球阀组成部分中属于标准件的是（在“①球体；②阀杆；③双头螺柱；④压紧套”中选择合适选项，将序号填写在横线处）；(3)、为了防止阀门在使用过程中出现螺母松动，下列方法不合理的是（在“①每一侧都采用双螺母紧固；②拧紧后在螺栓螺母上钻孔，插入开口销；③将螺母冷藏之后再安装”中选择合适的选项，将序号填写在横线处）。 -
7、如图所示是一种卷帘式窗帘，可以通过一侧的拉绳带动卷轴转动，实现窗帘的卷起和放下。窗帘既可以安装在窗框外，也可以安装在窗框内。窗帘卷轴两端分别与制头、制尾形成铰连接，并通过安装架固定在墙体或窗框上。如图所示是卷帘式窗帘的安装步骤。
A.
B.
C.
D.
E.
F.
H.
G.
(1)、合理的安装流程为：→C→→→F→H→→G（在横线处填写装配环节的序号）；
(2)、制头架和制尾架需要安装在在墙体或者木质窗框上，如厂家只配置一种连接件，以下最适合是（在“A .紧定螺钉；B .金属膨胀螺栓；C .自攻螺钉；D .塑料膨胀螺钉”中选择合适的选项，将序号填入横线处）；(3)、若要将窗帘安装在墙体上，打孔时应使用（在“A .手摇钻；B .台钻；C .冲击钻”中选择合适的选项，将序号填入横线处）。 -
8、如图是一种指纹考勤门禁系统，指纹考勤机识别员工指纹，与数据库中的指纹数据进行对比认证后，准确记录员工到岗以及离岗时间。通过电源控制器和电插锁能控制门的开和关。通过考勤软件，管理员可以对指纹记录和考勤记录等数据进行管理。回答以下问题：
(1)、该系统安装以后，其正常的工作过程有如下几个环节：A.采集指纹建立信息库；B.开门；C.扫描指纹；D.数据对比确认；E.电源控制器打开电插锁。正确的工作流程是→→→→B（将环节的序号填写在横线处）。(2)、研究这个控制系统时，将门认定为该系统的被控对象，则控制器的认定最合理的是（在“A .电源控制器；B .指纹考勤机；C .计算机；D .出门按钮和电插锁”中选择合适的序号填在横线处）。(3)、小明通过查询资料得知：市场上电锁有很多种类，一种称为“阳极锁”，另一种称为“阴极锁”，一般的阳极锁是断电开门型，阴极锁为通电开门型。根据以上信息可知，公共场所的消防通道安装电锁应选（在“A .阳极锁；B .阴极锁”中选择一项，将序号填写到横线处）。 -
9、如图所示的球阀是一种控制液体流量的装置，其工作原理是靠旋转阀芯来使阀门畅通或闭塞。阀杆的扁头嵌入阀芯上的凹槽中，填料压紧套与阀体上方连接。该结构的装配需要以
下环节：A.安装阀盖、螺柱和螺母；B.密封圈a和密封圈b分别安装到阀体和阀盖上；C.阀杆安装到阀芯上；D.安装扳手；E.安装填料压紧套；F.安装阀芯。请分析该结构和装配工艺，回答以下问题：
(1)、合理的装配流程为：B→→→A→→（在横线处填写装配环节的序号）；2(2)、固定阀盖与阀体时，合理的安装方法是（在“A ．四个螺母逐个拧紧；B ．四个螺母对称逐步均匀拧紧”中选择合适选项，将序号填入在横线处）；(3)、在该结构的零件中不属于标准件的是 （在下列选项中选择合适的选项，将序号填入在横线处）。A、螺母 B、阀杆 C、密封圈 -
10、如图所示的落地式电风扇，小明把它拆成若干部件，准备用于网络销售。电风扇拆卸需要以下环节：A.拆主机；B.拆前网罩；C.拆后网罩；D.取底盘；E.拆风叶；F.拆底盘装饰盖；G.拆立柱。请分析风扇的结构和拆卸工艺，回答下列问题：
(1)、合理的拆卸流程为：→→C→→→F→D（在横线处填写拆卸环节的序号）(2)、为了提高风扇的稳定性，下列改进不合理的是（A .增大立柱横截面积；B .增大底座面积；C .加重底座重量）-(3)、紧固螺圈可以调节扇头的高度。如果紧固螺圈损坏了，将立柱进行钻孔等处理后，可用于替代的紧固件是A、
B、
C、
-
11、如图所示是一个手压阀门的结构示意图。通过手柄去压阀体内的阀杆，使阀杆下降阀杆锥形面和阀体锥形面分开，从而使阀体左右侧的通孔相连，实行阀门开启。手柄不下压时，阀杆在弹簧的作用下往上顶，阀杆锥形面和阀体锥形面接触左右侧通孔被隔开，实行阀门关闭。该结构装配需要以下环节：A .安装螺套；B .安装弹簧；C .安装阀杆；D .安装调节螺钉；E .安装销钉；F .安装手柄；G .安装开口销。
(1)、合理的装配流程为：C→→→A→→→G（在横线处填写装配环节的序号）(2)、在安装开口销的过程中，下列工具最合适的是 （在下列选项”中选择合适的一项，将序号填写在横线处）A、
B、
C、
D、
(3)、阀杆端部设计成球状结构的主要原因是 。A、实现人机关系安全目标 B、阀杆更好看，体现美观原则 C、阀杆加工时比较方便 D、减少手柄下压时的摩擦力 -
12、打火机是常见生活用品，如图所示是某款一次性打火机的装配结构图。组装打火机需要以下环节：A .把带有火石的弹簧放入尼龙机身内；B .将火石固定在稍长的弹簧上；C .将哑光按钮与尼龙机身相咬合并扣紧；D .组装好恒流阀并固定在气体填充口处；E .盖上防风罩；F .验证是否可以打着。
(1)、合理的装配流程是：→A →→→→F（将装配流程的序号写在横线上）(2)、在打火机零件中，可以作为标准件的是（在“A .弹簧；B .尼龙机身；C .恒流阀；D .防风罩”中选择合适的一项，将序号填入横线处）。(3)、打火机尼龙机身的容积（打火次数）与安全性存在着相互制约的关系，设计时要统筹兼顾机身容积和安全性，先考虑安全性，再考虑尼龙机身的容积，这体现了系统分析的原则（在“A .整体性；B .科学性；C .综合性”中选择合适的一项，将序号填写在横线处）。 -
13、如图是发动机心脏中的活塞连杆，轴瓦和连杆衬套是易损配件，更换装配过程中，需将它们装入连杆上，然后套活塞，再插入活塞销并卡入卡环，最后安装活塞环。活塞连杆装配需要以下环节：A .在连杆盖上放上轴瓦；B .安装螺栓；C .插入活塞销并卡入卡环；D .安装螺母；E .安装垫圈；F .在连杆盖上装上连杆；G .装连杆衬套；H .装活塞；I .安装活塞环。
请分析活塞连杆的结构和装配工艺，回答以下问题：
(1)、合理的装配流程为：A→F→B→→→G→→→I（在横线填写装配环节的序号）；(2)、发动机工作时为防止螺母松动，垫圈应该选择（在“A.平垫圈；B.弹簧垫圈”中选择合适的选项，将序号填入横线处）；(3)、要把螺母拧紧，合理的工具是（在“A .螺丝刀；B .扳手；C .老虎钳”中选择合适的选项，将序号填入横线处）。 -
14、如图所示是移动平台的结构示意图，通过控制电动机的正反转实现移动平台的左右移动。移动平台的装配需要以下环节：A .安装4个平衡杆支座；B .安装传动轴支座1；C .将传动轴穿入移动平台；D .插入两平衡杆；E .安装电动机；F .将传动轴插入支座1并与电动机转轴连接；G .将传动轴插入支座2并安装固定。
请分析该移动平台的结构和装配工艺，回答以下问题：
(1)、合理的装配流程为：E→→ C →→G→→（在横线处填写装配环节的序号）；(2)、使用过程中发现，存在平衡杆左右滑移现象，合理的解决方案是（在“A .互换两平衡杆；B .换成略细的平衡杆；C .平衡杆两端钻小孔，插入插销”中选择合适的选项，将序号填入横线处）；(3)、为了方便调整传动轴的轴向松紧度，支座2合理的结构是 （从下图中选择合适的选项，将序号填入横线处）。A、
B、
C、
-
15、如图所示是一种发动机活塞连杆的结构示意图。连杆衬套装在连杆小头的孔中，连杆小头通过活塞销和销挡圈固定在活塞内；两个气环和一个油环从上至下依次装在活塞上；连杆轴瓦通过连杆螺栓和连杆螺母装在上、下连杆盖中。活塞连杆装配需要以下环节：A .安装气环；B .安装油环；C .安装活塞销；D .安装销挡圈；E .安装连杆衬套；F .把连杆小头放入活塞内；G .安装上轴瓦；H .在连杆盖内安装下轴瓦；I .安装连杆螺母；J .安装连杆螺栓。
(1)、合理的装配流程为：H→G→J→I→→→→D→B→（在横线处填写装配环节的编号）；(2)、为了提高连杆的强度，可以对连杆进行（在“①热处理工艺；②回火工艺；③电镀工艺”中选择合适的选项，将序号填入横线处）；(3)、要把连杆螺母拧紧，合理的工具是（在“①平口钳；②扳手；③老虎钳”中选择合适的选项，将序号填入横线处）。 -
16、如图所示为某款台虎钳的结构示意图。下述为台虎钳的拆卸步骤：逆时针转动丝杠手柄拆下活动钳身；拆卸钳口，用扳手卸下钳板上的4个螺钉及钳口；拆取丝杠，取下丝杠中的开口销钉，接着取下弹簧、挡片，逆时针转动手柄，直至取出丝杠；拆卸固定钳身；卸下丝杆螺母；拆卸转盘座，用扳手逆时针转动螺钉拆下3个紧固螺钉，取下转盘座、夹紧盘，安全摆放。该台虎钳的拆卸需要以下环节：A .拆卸丝杆螺母；B .拆卸丝杠；C .拆取弹簧、挡片；D .拆卸钳口；E .拆卸固定钳身；F .拆卸转盘座；G .拆取开口销钉；H .拆卸紧固螺钉；I .拆卸活动钳身。
(1)、合理的拆卸流程为：I→D→→→B→E→→→F（在横线处填写装配环节的序号）；(2)、如图a所示为钳板上的螺钉，拆卸时所用的工具为 （在下列选项中选择合适的选项，将序号填入横线处）；
A、
B、
C、
(3)、若在通用技术实践室手工加工如图a的螺钉，下列工具需要用到且搭配正确的是 （在下列选项中选择合适的选项，将序号填入横线处）。A、
B、
C、
D、
-
17、如图所示为某电烙铁及其拆解零件图，回答以下问题：
(1)、若要将电烙铁重新组装起来，正确的流程应为：将电路板装入塑料外壳内→安装温度调节旋钮→→→→→安装螺母。（在“A .将套管套在烙铁头外； B .安装连接管； C .安装塑料套； D .将烙铁头套在陶瓷发热管上”中选择合适的选项填写在横线处）
(2)、安装下图的连接管到塑料外壳上，需要以下哪种螺丝刀头（ ）
A、
B、
C、
D、
-
18、如图所示为箱体式传动系统，主要由上下箱体、输入机构、输出机构以及附件等组成。输入机构与输出机构通过大小齿轮匹配关联，安装在上下箱体中，其中输出机构由输出轴、大齿轮、轴承、套筒、密封圈、端盖组成。其中输出机构的装配需要以下环节：A .安装大齿轮；B .安装轴承；C .安装端盖；D .安装套筒；E .安装密封圈；F .在输出轴上安装平键。
(1)、输出机构合理的装配流程为：→→D→→E→C（在横线处填写装配环节的编号）；(2)、如果将输出机构作为传动系统的输入端，输入机构作为传动系统的输出端，则该传动系统为（A .加速系统；B .减速系统；C .匀速系统；D .无法判断中选择正确的选项，将序号填入横线处）；(3)、下列零件中，不属于标准件是（在“A .轴承；B .密封圈；C .轴；D .平键；E .端盖”中选择所有正确的选项，将序号填入横线处）。 -
19、消防栓是安装在消防给水管网上的，主要供消防灭火使用。生活上我们可能会遇到危及生命的情况，如图所示是消防栓安装、操作的步骤。
A.水带一头接在消火栓接口上
B.对准火源根部，进行灭火
C.打开或击碎箱门，取出消防水带
D.水带一头接在消防水枪
E.按下箱上消火栓启泵按钮
F.打开消火栓的水阀开关［逆时针旋转］
(1)、合理的装配、操作流程为：→A→→E→ →（在横线处填写装配环节的编号）；(2)、如图是消火栓接口，为了防止管口漏水，在管口连接处应添加（在“A .轴端挡圈；B .弹簧垫圈；C .密封圈中选择正确的选项，将序号填入横线处）；
(3)、为了提高消火栓接口强度、防锈性能、及合适的加工性能，合理的材料为（在“A .塑料；B .铝合金 C .不锈钢”中选择正确的选项，将序号填入横线处）； -

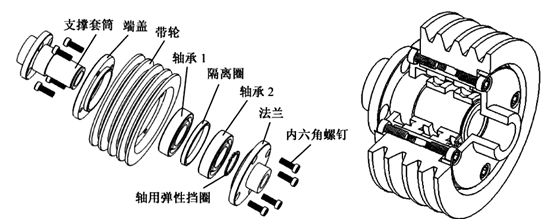

20、如图所示是一种皮带轮的结构示意图。端盖通过内六角螺钉安装在带轮上，用于轴承在带轮孔内的轴向定位；轴承1、隔离圈和轴承2分别安装在带轮的孔内；支撑套筒从端盖孔中穿过与轴承1、轴承2的内圈配合，并用轴用弹性挡圈固定；法兰通过内六角螺钉安装在带轮上，将轴承固定在带轮孔内。该结构的装配需要以下环节：A .安装轴承1；B .安装端盖；C .安装轴用弹性挡圈；D .安装轴承2；E .安装隔离圈；F .安装支撑套筒；G .安装法兰。请分析该结构和装配工艺，回答以下问题：
(1)、合理的装配流程为：B→→→D→→C→（在横线处填写装配环节的序号）；(2)、拧紧内六角螺钉，所用的工具是 （在下列选项中选择合适的选项，将序号填入横线处）；A、
B、
C、
(3)、传动时，传动轴穿过支撑套筒的孔与法兰连接，法兰带动传动轴正转和反转。法兰与传动轴的合理连接形式是 （在下列选项中选择合适的选项，将序号填入横线处）。A、
B、
