1、1912年，在电灯发明50周年的时候，包括美国总统在内的500多名社会名流在华盛顿隆重举行庆祝活动。爱迪生在经久不息的掌声中出场，他激动地说：“倘若我的工作给这个社会哪怕带来一丝的幸福，那我也就因此而得到满足……”这主要说明 ( )。A、爱迪生对自己的发明很满意 B、技术活动能够实现人的自我价值 C、技术具有两面性 D、技术能够保护人
-
2、补画三视图中缺少的三根线
-

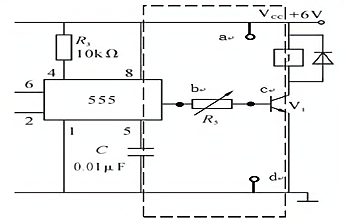

3、如图所示是小明设计的鱼缸水位控制系统，可以自动控制鱼缸中的水位保持在一定范围之内。当水位低于下限时，抽水机抽水；当水位达到上限时，抽水机停止工作。请你根据描述和电路图完成以下任务：
CB7555电路输入输出逻辑关系表
输入
输出
2脚
6脚
3脚
<1/3Vcc
<2/3Vcc
高电平
>1/3Vcc
<2/3Vcc
保持
>1/3Vcc
>2/3Vcc
低电平
(1)、该水位控制系统的正常运行过程中，最低水位为（A .a 点；B .b 点；C .c 点）；(2)、小明在使用过程中发现了一个问题，因水箱过大水泵抽水时，水位上升不明显，从而无法判断水泵的工作状态，请你帮他在虚线框中选择合适的端点，利用一个发光二极管和一个电阻，设计一个水泵工作状态指示灯，要求水泵工作时灯亮；水泵停止工作时灯灭。

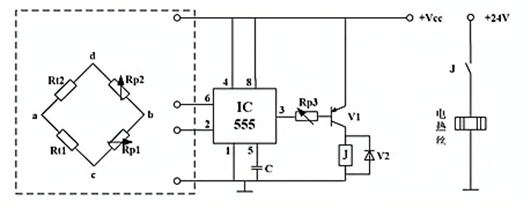

(3)、使用一段时间后发现，抽水泵始终不工作，产生该故障现象不可能的原因是（A .二极管V2反接；B .继电器触点虚焊；C .三极管 V1 击穿；D .R5 阻值过大）；(4)、小明在解决了上述问题后，担心冬天天气寒冷鱼缸温度过低，采用同为负系数的热敏电阻Rt1、Rt2重新设计了如下图所示温控电路,其中Rt1是控制下限的热敏电阻；Rt2是控制上限的你电阻， 该电路能将鱼缸温度保持在一定范围之内，在低于下限温度时，加热器开始加热；高于上限温度时， 停止加热。小明在设计该电路时遇到了困难，请你帮他完成电路的连接。
(5)、小明使用中发现该温控电路设定的下限温度过低，为保证电路正常工作该如何调整 （A .调大Rp1；B .调小Rp1；C .调大Rp2；D .调小Rp2；E .增大Rp3）。 -
4、如图所示是一款运货的推车，小明在使用时发现，货车的货厢高度远高于推车高度，从推车上搬运货物非常不方便，于是想在推车上加装一个电动可升降的平台，电机已固定在小推车合适位置，请你帮助小明设计该连接件，要求如下：
① 平台能通过电机控制至少升降50cm
② 平台可以保持在所调节高度
③ 平台能通过电机控制升降
④ 平台及推车上不得另外钻孔
⑤ 材料自选
请完成以下任务：
(1)、小明学发现问题的途径是(A .收集和分析信息；B .观察日常生活；C .技术研究与技术试验）；(2)、设计该装网置时，下列因素中可以不考虑的是(A .加装平台的材料；B .连接方式；C .货车的货厢高度）；(3)、①画出设计草图；必要时可用文字说明（如果采用电机驱动方式，电机可用方块表示;如果装置为对称结构，只需画出一侧）；②在设计草图上标注主要尺寸；
(4)、小明在装置安装完成后进行以下试验，以下试验不需要进行的是 。A、测试电机工作时，平台能否正常升降; B、对加装的平台进行承重测试，观察平台会不会发生弯曲变形 C、将平台升到一定高度，并在平台上放置 20 斤的重物，观察平台能否保持在所调的高度 -
5、小明学校的电动投影屏幕(如图1所示)与天花板的连接件已损坏，决定重新设计和制作该连接件。请完成以下任务：
(1)、小明首先进行了设计分析，提出了下列要求，其中不合理的是、；A．有足够的强度
B．防止锈蚀
C．连接件的方孔尺寸要与电机转轴结构相适应
D．匹配投影屏幕的长度
E.能与电机同步转动
(2)、小明重新设计了如图2所示的连接件，其中腰型孔的设计主要符合设计的（A .技术规范原则；B .实用原则；C .美观原则；D .经济原则）；
(3)、制作该连接件时，合理的加工流程为：A→锯割→→→弯折→（A .划线；B .锉削；C .钻孔； D .淬火）。 -
6、如图所示为小明搭建的硅三极管实验电路，已知三极管处于放大状态中，下列说法不正确的是（ ）
A、M点的电位大于N点的电位 B、在放大状态，Q点电位大约比4.3V低 C、把R2的阻值减小一半，集电极电流不变 D、把R1的阻值减小一半，N 点的电位几乎不变 -
7、用指针万用表检测性能良好的三极管的种类、好坏和极性，下列说法不正确的是（ ）A、测量时档位选择×100或×1kΩ档 B、用表笔分别正反测量三个管脚，其中两个管脚正反向电阻均较大，则剩下的那个管脚为基极 C、电阻档档位变换后，均需要进行欧姆调零 D、黑表笔接基极b，红表笔分别接另外两个电极，若测得的电阻均很小，则为PNP型三极管
-
8、以下元器件中，在芯片电源的引脚不考虑的情况下，使用时需要考虑电源正负极的元器件有几个（ ）
A、2 个 B、3 个 C、4 个 D、5 个 -
9、车载空调的制冷控制系统主要由冷凝器、膨胀阀、微处理器、鼓风机、蒸发器、压缩机、制冷剂储液干、燥器等组成，压缩机和膨胀阀协同工作使制冷剂循环制冷，鼓风机将车厢外的热空气吹经蒸发器使空气温度降低并送入车厢内。制冷时，温度传感器采集车厢内实际温度，微处理器根据设定温度与实测温度对压缩机、膨胀阀和鼓风机作出相应控制，使车厢内温度稳定在设定温度附近。
若以车厢内的空气作为被控对象，下列关于该制冷控制系统的说法中正确的是（ ）
A、控制方式为开环控制 B、控制量为微处理器输出信号 C、输入量是鼓风机从车厢外鼓入的热空气 D、检测装置是温度传感器 -
10、下列流程中哪一个是正确的（ ）A、专利申请流程：提交申请→受理→发明专利申请公布→ 初审→发明专利申请实质审查→授权 B、制定设计方案流程：收集信息→设计分析→方案构思→ 方案筛选→方案呈现 C、轴承零件淬火工艺流程：落料→加热→淬火→清洗→回火→出料 D、自行车前轮装圈上轴流程：上钢丝→编花→装前轴→装内胎→装外胎→装气门
-
11、如图所示为工件压紧装置，转动手柄，丝杠带动夹头上下运动，当手柄停止旋进，工件被压紧时，下列说法正确的是（ ）
A、夹头受弯曲，丝杆受压 B、夹头受压，丝杆受弯曲 C、夹头受弯曲，丝杆扭转 D、夹头受拉，丝杆受压 -
12、通用技术课上，小明用5mm厚的方钢板设计了如图所示的零件。
(1)、图中漏标的尺寸共有（ ）A、1处 B、2处 C、3处 D、4处(2)、下列操作和工艺方法不正确的是（ ）A、加工流程：划线→钻孔→锯割→锉削 B、锉刀中的铁屑需要用细毛刷清理干净 C、钻孔过程中，需要佩戴防护眼镜，不能戴手套 D、钻孔过程中，孔快钻穿时需要减力 -
13、学校实验室的木制提篮提手处断裂，下列哪个修补方案最能实现合理的人机关系和强度（ ）
A、
B、
C、
D、
-
14、2020年12月29日，深圳坪山区推出了全国首张无人驾驶公交月卡，持有月卡的市民可乘坐深圳首条微循环无人公交线路进行日常通勤。该系统已实现自动驾驶下的行人、车辆检测、减速避让、紧急停车、障碍物绕行、变道、自动按站停靠等功能。下列说法中不正确的是（ ）A、无人驾驶公交体现了技术具有解放人的作用 B、无人公交系统实现自动驾驶下的行人、车辆检测、减速避让等功能体现了技术的目的性 C、深圳推出的全国首张无人公交月卡，体现了技术具有 发展人的作用 D、无人驾驶公交的出现体现技术的创新性
-
15、如图所示的饮水机，下列尺寸中对人机关系没有直接影响的是（ ）
A、70 B、35 C、100 D、30 -
16、请补全三视图中所缺的三条图线。
-
17、由555定时器构成的多谐振荡电路如图所示，分析电路图，回答以下问题：
(1)、开关S闭合的瞬间，3脚输出（在“A .高电平；B .低电平；C .维持原状态”中选择合适的选项，将序号填入横线处）；当2、6脚电压上升到1/2Vcc时，从图2的内部三极管分析，三极管T处于（在“A .饱和状态；B .放大状态；C .截至状态”中选择合适的选项，将序号填入横线处）。(2)、光控频闪式警示灯由光控电路和频闪振荡器所组成。常用于航海、高速公路等场所，提醒有 关人员安全行驶。白天 LED 警示灯不会发光；而到了晚上则发光警示。请根据描述要求，选择合适的接点，将电阻和光敏电阻接入电路。
(3)、在调试电路的过程中发现 LED 警示灯始终不发光，下列原因中不可能造成该现象的是（在“A .R2 和C1位置接反；B .555芯片8脚虚焊；C .C1被击穿”中选择合适的选项，将序号填入横线处）(4)、在调试电路的过程中，发现LED警示灯在外界光线很暗时才闪烁，则需要（在“A .Rp调小；B .Rp调大”中选择合适的选项，将序号填入横线处） -
18、如图所示是矿泉水厂水处理系统的工艺流程。 主要设备的功能是：石英砂过滤器用于去除源水中的颗粒杂质；活性炭过滤器用于吸附源水中有机杂质和分子状的胶体微小颗粒杂质，去除颜色、 异味；阳离子软化器用于获得优质软水；精密过滤器可以滤除绝大部分微粒和细菌；反渗透主机通过反渗透膜把溶液中的溶剂分离出来，去除微小颗粒、有机物、细菌、病毒等；气水混合器：将过滤后的水与臭氧进行充分的混合，利用臭氧的强氧化性达到杀菌的目的。请根据流程图及其描述回答以下问题。
(1)、该流程设计的主要目的是（在“A .处理原水；B .处理生产用水；C .处理矿泉水”中选择合适的选项，将序号填入横线处）；(2)、在设计该流程时，不需要考虑的因素是（在“A .水过滤的技术；B .溶剂分离的工艺； C .气水 混合器的技术参数；D .生产用水的利用”中选择合适的选项，将序号填入横线处）(3)、下列对该流程的分析中正确的是、（选择合适的选项，将序号填入横线处）；A．纯水箱储水与小瓶灌装机罐装是并行工序
B．石英砂过滤器过滤和活性炭过滤器过滤是串行工序
C．石英砂过滤器和活性炭过滤器之间的时序可以颠倒
D．生产用水的水和纯水箱中的水是不一样的
(4)、该系统可分为多个子系统，以下划分合理的是 （选择合适的选项，将序号填入横线处）；A、过滤、反渗透、杀菌等子系统 B、过滤、杀菌、罐装等子系统 C、过滤、反渗透、罐装等子系统(5)、为了提高该系统的性能，定期更换活性炭过滤器中的活性炭，这属于该系统优化的（在“A .限制因素；B .影响因素；C .约束条件；D .干扰因素”中选择合适的选项，将序号填入横线处） -
19、下列关于指针式多用电表的使用正确的是（ ）A、将指针式万用表调至欧姆档（×1K），黑表棒接三极管的 b 极，红表棒接 c 极，指针不动，说明集电结不通，三极管已损坏 B、用指针式多用电表欧姆档（×1K）检查性能良好的晶体二极管，发现指针向右偏转角度很小，说明黑表笔接的是二极管的阳极 C、测量直流电路中某电阻两端的电压，红表笔接电源负极方向引脚，黑表笔接电源正极方向引脚 D、用指针式多用电表欧姆档（×1K）测某正常的三极管，当红黑表笔分别接某两只脚测得电阻较大，交换红黑表笔后再测得的电阻也较大，可判断未接的那只脚为基极
-
20、谷歌自动驾驶汽车依靠人工智能、视觉计算、雷达、监控装置和全球定位系统协同合作，让电脑可以在没有任何人类主动的操作下，自动安全地操作机动车辆。以下关于该系统的说法中，正确的是（ ）
A、多种传感器配合，能应对各种天气的变化及复杂的路面状态，体现了系统的环境适应性 B、视觉计算能准确判断红绿灯及计时状态，体现了系统的动态性 C、该系统中某个传感器出现故障，导致采集的相关信息出错，体现了系统的整体性 D、设计时既要考虑乘坐的舒适性、行驶的安全性，还要考虑设计制造成本、市场应用前景等，体现了系统分析的整体性原则
