1、如图所示一款家用烘干洗衣机。下列对烘干洗衣机的评价中不恰当的是（ ）
A、漏电保护器的设计，防止意外发生，符合设计的安全原则 B、方形透明改为现在的圆形透明设计，符合设计的创新原则 C、可烘干多种衣服面料，符合设计的实用原则 D、采用环保材料制作，符合设计的可持续发展原则 -
2、如图所示是小明家里的组合家具沙发床，将床铺和沙发组合在一起，展开后可变为双层床。小明为了检验该沙发床是否安全可靠，设计了以下试验，其中不合理的是（ ）
A、收拢成沙发后，用手推沙发靠背，观察靠背是否翻倒 B、展开成上下床后，适当摇晃支架部分，观察整体的晃动情况 C、在竖梯横档上逐个挂上砝码至120KG，观察横档是否严重变形 D、爬至上层床铺后，站着蹦跳几下，观察上层床板的牢固度 -
3、小明发现升旗时，旗手很难做到国歌播放结束时，国旗刚好到达旗杆顶部。于是他准备采用定时器和电动机来控制国旗，当国歌播放时，定时器工作开始计时，定时器工作时长为国歌播放的时长。请根据描述完成下面小题。(1)、小明发现问题的途径是（ ）A、观察日常生活 B、收集和分析信息 C、技术研究与技术试验 D、上网收集信息(2)、为了设计制作定时器，小明进行了以下分析，其中不恰当的是（ ）A、应具有一定的抗干扰能力 B、首先应满足功能要求，再考虑成本及制作难易程度 C、国旗到达旗杆顶部时，电机应立即停止运转 D、当滑轮组摩擦阻力变大后，为确保国旗升到旗杆顶部，可延长定时器工作时长
-
4、如图所示是站立式办公桌产品的资料，设计者通过配图与文字表达该产品的一些设计特点。从人机关系角度分析该产品的特点，以下说法中不合理的是（ ）
①根据需要，可以将直立式办公桌调节到合理的高度；
②合理的高度指的是双肩自然下垂，小臂与大臂自然成90度；
③站立时促进腿部血液循环，保护腰椎；
④可快速进行折叠，作为办公之用；
⑤能实现整体平衡，防止升降时倾翻；
A、从①可知，调节合理的高度，主要实现健康目标 B、从②可知，小臂与大臂成90度，主要实现舒适目标 C、从③可知，可保护腰椎，主要实现安全目标 D、从④可知，可快速折叠，主要实现高效目标 -

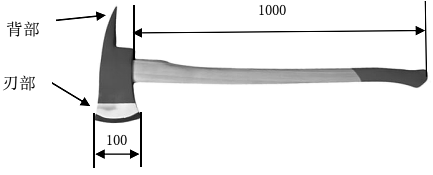

5、如图所示是某厂家设计的消防斧，下列关于消防斧说法中不正确的是（ ）
A、该型号的消防斧手柄长1米，主要是考虑“人”的因素 B、该消防斧背部设计成尖尖的头，主要是考虑“物”的因素 C、该消防斧刃部设计长度10厘米，主要是考虑“环境”的因素 D、该消防斧使用寿命长，不易损坏，主要是考虑“物”的因素 -
6、小高设计了一款如图所示的智能垃圾桶。他在构思该方案过程中，想到了自动门、铁箱等，进而设计出该方案。在这个构思过程中，小明运用的构思方法是（ ）
A、形态分析法 B、联想法 C、设问法 D、仿生法 -
7、小明要制作一把椅子，构思了下列设计方案，从使用寿命和适应不平的地面角度考虑，最合理的是（ ）A、
B、
C、
D、
-
8、如图所示的潜水供气装置主要由一个浮于水面上的浮标和一个绑在胸前的气钟组成，用软管相连，再用皮带把气钟里的水囊接到脚上。潜水者蹬腿，皮带会拉动水囊，将水面上的空气吸入气钟。腿缩回，水压将空气推到潜水者的嘴里，实现水下呼吸。请根据图示及描述完成下面小题。
(1)、下列关于该装置的说法中恰当的是（ ）A、该装置结构简单，无法申请专利 B、潜水深度受软管长度的限制，体现了技术的实践性 C、可让人在水下停留更长的时间，体现了技术具有解放人的作用 D、该装置研发过程属于科学活动(2)、从人机关系角度分析，不需要考虑人体静态尺寸的是（ ）A、软管长度 B、皮带长度 C、呼吸管长度 D、气钟长度 -
9、如图所示是寝室里安置的组合家具，将床铺、书桌、书柜等组合在一起。小明发现其没有悬挂衣物的装置，便想设计一款可以悬挂在床边护栏上的晾衣挂架。其中，护栏上板尺寸为15mm×30mm×1800mm。晾衣挂架的具体设计要求如下：
①能悬挂在护栏上板上，不用时方便取下；
②能可靠悬挂衣架，防止衣架纠缠在一起；
③不可对护栏进行加工；
④尽量减小对室内行走的影响；
⑤材料自选。
(1)、小明针对晾衣挂架进行了如下设计分析，其中正确的是_________（单选）；（ ）A、适配护栏的尺寸，主要是从“物”的角度考虑的 B、减少对室内行走的影响，主要是从“人”的角度考虑的 C、选用合适的晾衣挂架材料，主要是从“环境”的角度考虑的(2)、请你在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图，必要时可用文字说明；(3)、在草图上标注主要尺寸。 -
10、请补全三视图中所缺的两条图线（超过两条图线倒扣分）。
-
11、小明想自己制作一个工具收纳柜。查阅资料后，他发现铝型材是一种常用的框架材料，可用于收纳柜主体框架的搭建。请完成以下任务：
(1)、小明选择了如图（a）所示符合国家技术规范的标准型材。下列表述属于小明优先选用标准型材原因的是_________（多选）；（ ）A、符合设计的技术规范原则 B、材料的通用性和互换性强 C、便于型材及其配件的采购 D、标准型材受到专利的保护(2)、铝型材之间可用螺栓和专用螺母搭配连接件实现连接。其中，螺母需置于铝型材的槽中。请你根据图（b）中铝型材的相关尺寸，选择适配的连接螺母_________（多选，连接螺栓为M5螺栓）；（ ）A、
B、
C、
D、
(3)、在收纳柜框架搭建过程中，常涉及到将两根铝型材连接成直角的场景。小明尝试了如图（c）所示的连接方法，他发现这种方法操作较为繁琐，需要对型材进行加工。为了解决这一问题，小明搜索了如下常用的型材连接件。其中可搭配题（2）中螺母使用且无需对型材进行加工的连接件是_________（单选）。（ ）
图c
A、
B、
C、
-
12、螺栓螺母作为标准件，因其通用性、易拆装、可反复使用及连接强度大等优点，广泛应用于各种场景。请结合材料和所学知识完成下面小题。(1)、以下用螺栓螺母实现紧固的设计中，用图示普通扳手能实现螺栓螺母的顺利装拆的是（ ）A、
B、
C、
D、
(2)、如图（a）所示是著名的Junker横向振动试验原理图，可通过试验机向螺栓施加横向振动来研究振动对螺栓松动的影响。已知预紧力是螺栓在拧紧时产生的内部拉伸力，可用预紧力随时间的下降作为衡量紧固件连接松动的准则。图（b）为某研究机构公布的特定工况下螺栓松动试验数据。下列对该试验原理及数据的分析中不正确的是（ ）
图（a）横向振动试验装置原理图
图（b）16kN初始预紧力下螺栓防松试验数据
A、传感器1为振动力传感器，传感器2为预紧力传感器 B、传感器将实时数据送计算机分析处理，不能说明该试验方法属于虚拟试验法 C、弹簧垫圈要起到防松效果，需要采用合适的预紧力拧紧螺栓螺母 D、加弹簧垫圈与不加弹簧垫圈相比，螺栓抗振动能力更强 -
13、小明发现一些位置较高的窗户开关很不方便，便设计了如图所示的高处便捷开关窗装置。装置通过支架固定在窗户上，转动手摇杆，动力经传动杆与转向器传到曲臂，实现窗户的开或关。请完成下面小题。
(1)、设计图中的转向器实现了垂直传动的功能。关于转向器2.小明构思了多个内部传动结构的设计方案（轴A与传动杆1连接，轴B与传动杆2连接），其中合理的有（ ）
A、①③ B、①②③ C、②③④ D、①②③④(2)、完成装置的制作后，小明进行了以下技术试验，其中不合理的是（ ）A、转动手摇杆，观察窗户能否正常打开 B、观察窗户能否保持在打开位置 C、转动手摇杆，观察窗户能否正常关闭 D、观察窗户关闭后与窗框是否合缝 -
14、如图所示的图样中存在的错误共有（ ）
A、1处 B、2处 C、3处 D、4处 -
15、如图所示是某形体的主视图和俯视图，相对应的左视图是（ ）
A、
B、
C、
D、
-
16、如图所示是某形体的主视图和左视图，相对应的轴测图是（ ）
A、
B、
C、
D、
-
17、如图所示为客厅布置示意图，图中标注的尺寸属于静态尺寸的是（ ）
A、425 B、800 C、1200 D、1800 -
18、如题图表所示，楼梯踏步尺寸主要根据《民用建筑设计统一标准》GB50352-2019确定。请完成下面小题。
楼梯类型
踏面最小宽度（mm）
踢面最大高度（mm）
住宅公共楼梯
260
175
老年人公共建筑楼梯
320
130
幼儿园楼梯
260
130
……
……
……
《民用建筑设计统一标准》楼梯踏步尺寸表摘录
(1)、从静态尺寸分析，踏面的设计主要考虑以下哪个尺寸（ ）A、
B、
C、
D、
(2)、下列最适合养老场所的踏步尺寸（踏面，踢面）设计是（ ）A、130，320 B、260，130 C、300，150 D、330，130 -
19、如图所示是小明设计的折叠书桌，其支撑结构主要由构件1和构件2组成，构件2固定在墙面上。该设计无法实现桌板的水平固定，需对构件1的结构进行优化。优化后可实现桌板向上（或向下）折叠，水平能可靠固定。请完成下面小题。
(1)、优化设计时，下列不属于限制因素的有（ ）A、设计者的设计能力 B、桌板的颜色 C、可选用的加工设备 D、可选用的材料(2)、以下关于构件1的设计方案中，最合理的是（ ）A、
B、
C、
D、
-
20、如图所示是一款可折叠晾衣架，下列对该晾衣架的分析与评价中不恰当的是（ ）
A、折叠式设计，主要是从“物”的角度考虑的 B、防滑底脚设计，主要是从“环境”的角度考虑的 C、可以晒衣服、被子等物品，符合设计的实用原则 D、拆卸式设计，降低物流成本，符合设计的经济原则
