1、下列属于科学的是（ ）A、汽车碰撞试验 B、鲁班发明锯子 C、遗传规律的发现 D、电视节目的转播
-
2、移动支付方便、快捷，同时存在一定的安全风险，这说明技术应用具有（ ）A、创新性 B、两面性 C、综合性 D、目的性
-
3、如图所示为普通宾馆的木质房间门，门上装有门锁。在门锁的上方A处通常会装一个门扣，当门扣扣合，门锁打开时，房内的人可以通过打开的门缝看见外人，同时可以防止外人未经同意强行闯入。现已有门框锁体与链条，请你设计一款门扣，设计要求如下：
A.门扣可以轻松扣合与打开；
B.门扣要有足够的强度；
C.门扣与木质门的连接牢固可靠；
D.门扣主要材料采用3 mm厚的钢板，辅助材料自选。
请根据描述和设计要求完成以下任务：
(1)、①画出门扣的设计草图，必要时可用文字说明。②在设计草图中标注门扣的主要尺寸。
(2)、将门扣安装在木质门板上，采用的紧固件最合理的是 。A、
B、
C、
D、
(3)、门扣安装上之后需要进行技术试验，以下试验中不合理的是(在①合上门扣，打开门锁，转动把手施加一定的力推门，观察门扣能否承受；②合上门扣，打开门，测量观察门缝的距离；③合上门扣与门锁，用一定的力推门，观察门锁能够承受；④连续多次合上打开门扣，观察操作是否轻松便捷中选择一项，将序号填在横线处)。 -
4、如图所示为某阀门的结构示意图，阀在机架内与连接轴刚连接，阀通过水平方向上转动，来控制流量大小。连接轴上有一个键槽(背面)，可通过平键与连杆卡紧。
阀门的装配需要以下环节：A .将阀固定到连接轴上；B .将阀放入机架中；C .将手柄插入连杆；D .将螺母与手柄螺栓连接；E .将连杆套入连接轴；F .将平键放入连接轴的键槽中；G .将连接轴插入机架；H .将垫圈套入手柄螺栓处。
(1)、请分析阀门的结构和装配工艺，回答以下问题：合理的装配流程为→G→→F→→C→→D。(在横线处填写装配环节的序号)
(2)、该装置需要定期更换阀，以应对阀磨损带来的流量失控，体现了系统的(在A .目的性；B .整体性；C .相关性；D .动态性；E.环境适应性中选择合适的选项，将序号填入横线处)。(3)、在将手柄与连杆连接的过程中最合适的工具是 。A、老虎钳
B、活动扳手
C、内六角扳手
D、一字螺丝刀
-
5、如图所示为谷歌自动驾驶原型车，它依靠人工智能、视觉计算、雷达、监控装置和全球定位系统协同合作，让电脑可以在没有任何人类主动的操作下，自动安全地操作机动车辆行驶，关于该系统的说法中错误的是( )。
A、软件若不能准确的识别感应器的信息，该车将无法安全行驶，体现了系统的整体性 B、视觉计算能准确判断红绿灯及其计时状态，该功能体现了系统的动态性 C、只需提供目的地，该车可将车主自动安全的送达，体现了系统的目的性 D、多种传感器配合，能应对各种复杂路面及气候，体现了系统的环境适应性 -
6、某同学在通用技术实践课上用薄铝板制作如图所示的小饰品，以下操作不正确的是( )
A、钻孔用手钳夹持 B、用半圆锉修整小饰品的外轮廓 C、饰品中的三个孔，均用直径为8 mm的钻头进行钻孔 D、划线时需用到划规和样冲 -
7、如图所示为一款便捷锁扣，常用于专业工具箱、门等，使用时，将拉杆套在构件上，向下用力F按压把手即可对使用对象进行锁扣。在按压把手的过程中，把手、拉杆、销轴的主要受力形式是( )。
A、把手受拉、拉杆受压、销轴受压 B、把手受弯曲、拉杆受拉、销轴受剪切 C、把手受弯曲、拉杆受压、销轴受剪切 D、把手受拉、拉杆受扭转、销轴受压 -
8、图甲所示构件为两根木条榫接而成的，图乙是其中一根木条的结构，与之相匹配的结构是( )。
A、
B、
C、
D、
-
9、如图所示是一个模型的三视图，主视图和左视图画线不全。观察三视图，请判断主视图和左视图缺线数量分别是( )。
A、1条；1条 B、1条；2条 C、2条；1条 D、2条；2条 -
10、如图所示的手电棒比普通的火柴还要小巧，它采用微型锂电池技术。以下关于手电棒的说法中不恰当的是( )。
A、该产品的设计离不开锂电池技术的发展 B、产品表面采用橡胶材质，体现了舒适的目标 C、使用时只需轻轻地触碰头部就可以实现开关，体现了高效的目标 D、可以用做家里的小夜灯，充分考虑了信息交互 -
11、如图所示是一款新型婴儿推车，装有SUV 级减震系统，双后轮刹车系统，GPS定位系统，保障婴儿的舒适和安全。与普通婴儿推车相比，它首创单手即可实现快速折叠，质量轻，携带方便等优点。下列关于该婴儿推车的说法中，不恰当的是( )。
A、涉及GPS定位与减震等方面的技术，体现了技术的综合性 B、不能推着婴儿车上楼梯，体现了技术的两面性 C、轮子顺滑，推车省力，体现了技术具有解放人的作用 D、可单手快速折叠，体现了技术的创新性 -
12、小明在家中搞卫生，搞完卫生后发现木质把手拖把不能悬挂起来，于是他在家中找了圆头木螺钉，用螺丝刀把螺钉拧到了把手上方（如图 1 所示），用于悬挂拖把，螺钉的相关尺寸如图 2 所示。请你帮助小明设计一个连接件，用来把拖把悬挂在墙上，设计要求如下：
A. 该连接件能固定在墙上，墙上已有2个直径为10mm的水平孔，两孔距离为18mm；
B.木质拖把能悬挂在连接件上，拿取方便；
C.拖把悬挂后不易碰落，可靠性好；
D.材料采用 3mm 厚的钢板。
请根据描述和设计要求完成以下任务：
(1)、制定设计方案前，需要明确设计的限制因素，以下因素中不属于设计的限制因素的是（在 A .连接件的材料；B .加工工艺；C .螺钉头的直径；D .拖把柄直径中选择合适的选项，将序号填入横线处）；(2)、在设计分析前，需要收集一些信息，下列信息中需要收集的是(在 A .收集有关用户需求的资料；B .收集有关螺钉制作的资料；C .查阅人机工程学的有关资料中选择合适的选项，将序号填入横线处）；(3)、小明找到了几种类型的连接件，其中适合用于该连接件与墙面安装的是 （只需要在以下连接件中选择一种类型，将序号填入横线处）A、
B、
C、
D、
E、
(4)、①画出连接件的设计草图，必要时可用文字说明；②在设计草图上标注主要尺寸。
-
13、请补全三视图中所缺的三条图线。
-

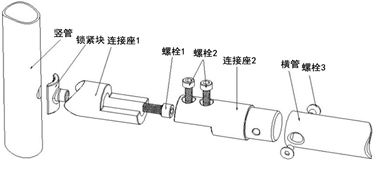

14、如图所示为某零件的结构示意图。其中锁紧块紧贴在竖管内部，连接座1底部有两个螺纹孔（图中看不到）。其装配需要以下环节：A .连接座 1对准竖管相应位置；B .横管套在连接座2上；C .将连接座 2 安装到连接座1上；D .锁紧块紧贴竖管；E .拧紧螺栓1；F .拧紧螺栓2；G .拧紧螺栓3。请回答以下问题：
(1)、合理的装配流程为：→→→C→→B→G；(2)、竖管和横管上的孔分别为（在 A .都是光孔；B .竖管光孔，横管螺纹孔；C .都是螺纹孔中选择合适的一项，将序号填入横线处）；(3)、下列工具中，适合用来拧紧题中螺栓的工具为 。A、
B、
C、
-
15、如图所示为一款可折叠多功能美腰收腹健身器。健身者可在该健身器上进行收腹、仰卧起坐、拉绳等运动，不用时又可以将其折叠起来不占空间。请回答以下问题：
(1)、背撑外都包裹有加厚泡棉，这体现人机关系的目标（在 A .高效；B .舒适；C .健康；D .安全中选择合适的选项，将序号填入横线处）(2)、设计时要考虑很多方面，以下方面主要从“物”的角度考虑的是（在A .可折叠结构，存放 不占空间；B .高清 LED 电子表，实时数据显示；C .三角结构支撑，稳固性好中选择合适的选项，将序号填入横线处）(3)、设计师在完成该健身器的方案设计后，接下来应该要进行的是（在 A .绘制草图；B .绘制零部件的三视图；C .制作模型进行技术试验中选择合适的选项，将序号填入横线处）(4)、健身器的稳固性是保障使用者安全的重要因素之一，需要制作模型来进行试验，应该制作以下哪种模型（在A .结构模型；B .展示模型；C .功能模型中选择合适的选项，将序号填入横线处）(5)、若通过试验发现该健身器稳固性不够好，为了进一步提高其稳固性，下列措施中合理的是、（在 A .增大 L1；B .增大 L2；C .将支撑杆之间的连接方式改为焊接；D .加粗支撑杆中选择合适的选项，将序号填入横线处） -
16、如图所示为循环水养殖系统工艺流程图。其杀菌流程分为两个阶段：第一阶段关闭前置紫外线杀菌装置，打开后置紫外线杀菌装置，运行20天；第二阶段打开前置紫外线杀菌装置，关闭后置紫外线杀菌装置，运行20天。其中泵池缓冲调节主要是起到污泥沉淀的作用。关于该流程图，以下说法中正确的是（ ）
A、水质优化环节在弧形筛筛滤环节之前 B、前置紫外线杀菌和后置紫外线杀菌是串行工序 C、在任意阶段中，养殖池水质的调节都要经历6个环节 D、多级生物过滤和气浮净化之间的时序可以颠倒 -
17、在水平面内有一翻转机构（如图所示）。Q 点固定不动（图中未表示），连杆可绕 Q 点转动，推杆在外力的作用下可左右运动，带动物件左右翻转。以下说法中错误的是（ ）
A、推杆与固定件之间既不是刚连接，也不是铰连接 B、当推杆受到力F 作用时，物件将顺时针向右翻转 C、当推杆在力 F 作用下运动到图示位置时，连杆的受力形式为受拉 D、不论推杆向左还是向右运动，推杆的受力形式都有受弯曲 -
18、下列关于工艺说法正确的是（ ）A、锯割时，回锯过程中要施加压力，锯割行程≥2/3 锯条长 B、划规用于划出圆的线痕，划规的脚尖保持尖锐 C、喷涂油漆可以防止锈蚀和增加美观，有些油漆喷涂后要在金属表面加涂防锈漆 D、起锯时，起锯角大约为 15°不能过大或过小；起锯要做到速度慢、压力要大、行程长
-
19、如图所示是某零件的加工图，在加工过程中不需要用到的工具是（ ）
A、
B、
C、
D、
-
20、如图所示为某零件的三视图，请完成下面小题。
(1)、图中漏标的尺寸共有（ ）A、2 处 B、3 处 C、4 处 D、5 处(2)、用大小合适的方形钢块加工该零件，最合理的加工流程为（ ）A、划线→锯割→锉削→划线→锯割→钻孔→锉削 B、划线→锯割→划线→钻孔→锯割→锉削 C、划线→锯割→锉削→划线→钻孔→锯割→锉削 D、划线→锯割→锉削→钻孔→锯割→锉削
