1、如图所示为学生课桌椅，桌面板可调整高度，但调整不便。于是，小明决定对课桌椅结构进行改进，能通过手摇结构轻松实现课桌椅的升降功能。请你设计该升降结构的机械部分，设计要求如下：
（a）手摇结构采用摇臂，摇臂上有5x5mm方孔，完成后，摇臂取下；
（b）随摇臂转动，桌面平稳升降，实现高度调节，不采用电机；
（c）凳脚立柱上有Φ15操作孔，装置安装在立柱内部，可对立柱和升降杆进行加工；
（d）调整结束，装置平稳可靠；
（e）可升降最大距离20cm
请完成以下任务
(1)、在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（装置安装涉及的框架和转轴可用线条表示），两只凳脚采用相同驱动方案，只需画出一侧结构，并说明方案的工作过程；(2)、在草图上标注主要尺寸。(3)、为实现桌面平稳可靠升降，两凳脚之间的传动方式，可以选用（多选）A、丝杆传动
B、齿轮齿条传动
C、齿轮传动
D、链轮传动
-
2、如图所示是一种手动快压夹具的结构示意图，可以快速准确地夹持工件，其中夹板可更换，夹持力可调整。使用时，旋压手柄，使其夹紧工件。(1)、小明在通用实验室用合适大小的钢材制作构件1，以下加工流程的分析中，合理的是（单选）
A、划线→钻孔→套丝→锯割→锉削 B、划线→钻孔→套丝→锯割→锉削 C、划线→钻孔→锯割→锉削→攻丝 D、划线→锯割→锉削→钻孔→攻丝(2)、分析夹具结构及工作过程，以下说法不正确的是（单选）A、使用时，手柄旋转压下，手柄受弯曲，连杆受压 B、连杆与支架、压杆1与固定机架之间的连接均为铰连接 C、夹紧工件后，支架受弯曲，压杆2受压 D、夹紧工件后，连杆受压，销轴受剪切，压板受弯曲(3)、以下关于该夹具设计分析主要从环境的角度考虑的是（多选）A、底座设置调整螺丝，适应不同地面 B、压紧后能自锁，保持夹持 C、夹具可更换，适合夹不同物体 D、手柄高度的设定，方便操作(4)、分析结构及工作过程，以下对弹簧1与弹簧2的说法，合理的是（多选）A、因结构较重，弹簧1应为拉簧，复位时更省力 B、弹簧2为压簧，配合不同夹板，改变结构的夹持力 C、弹簧1应为压簧，手柄旋压时更省力 D、弹簧2为拉簧，可配合平板，实现快速夹持 -
3、小明设计了如图所示的温度控制系统，当温度高于上限时，继电器吸合，开始降温，当温度低于下限时，继电器释放，下列分析中不正确的是（ ）
A、Rt是正温度系数热敏电阻 B、三极管VT1短路，温度的上限与下限基本不变 C、调大Rp2，温度下限设定值升高、上限设定值不变 D、调试的时候，需要先调下限温度，再调上限温度 -
4、如图所示为光线提示电路，提示在光线较弱时注意用眼。请根据题图完成下面小题
(1)、下列元器件中，在光线提示电路需要的是（ ）A、
B、
C、
D、
(2)、小明搭建该电路后，对电路进行调试。已知随温度升高，电流增大，三极管的直流放大倍数也随之增大，导通电压Ube随温度的上升而减小。下列分析，正确的是（ ）A、调节Rp，三极管可能进入饱和状态 B、因VD1反接，发光二极管VD2无法点亮 C、天黑时，随着三极管温度上升，VD2变暗 D、天黑时，短时间用手电筒照射VD1，电容器C只能通过R2放电 -
5、如图所示为汽车倒车雷达，由雷达探头、控制器和报警器等部分组成。其工作原理：倒车雷达接收到反射回来的超声波，系统自动计算雷达探头与障碍物之间的距离，根据设定距离的远近，报警器发出不同频率的警报。下列关于控制系统的说法中正确的是（ ）
A、控制系统的输出量是超声波 B、控制系统的被控对象是警报器 C、只有距离小于设定距离才会报警，该设定距离是输入量 D、因为检测距离与设定距离比较，所以该控制系统是闭环控制系统 -
6、如图所示为某发电供电系统，火力发电厂所发的电经升压（35KV～110KV）后远距离高压传输。降压变电站变为（6KV～10KV），经输电进入配电站转化为（220V、380V），供工业、商业、居民用电。下列说法正确的是（ ）
A、设计系统时，首先考虑发电厂的发电性能，再考虑变电站的适配性，体现系统分析的综合性原则 B、控制中心通过计算用户的用电功率控制发电厂的发电功率，体现系统分析的科学性原则 C、随着用户用电量的变化，发电厂的发电功率也在发生变化，体现系统的动态性 D、工厂降压变压器将电压转换为220V、380V，体现系统的目的性 -

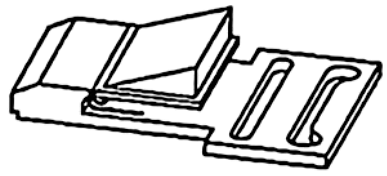

7、小明准备在通用技术实践课上用钢板制作如图所示的连接件。以下的做法中合理的是（ ）
A、腰圆孔加工，可以用钢丝锯直接锯出后再锉削 B、划线时，先划基准线，再划中心线，后划外轮廓 C、只需要用平锉和圆锉即可完成锉削 D、虚线框1加工，应先锯割再锉削，后钻孔 -
8、如图所示为某多功能减速机构的结构图，在电机的驱动下，实现不同大小、不同方向之间的速度控制输出，下列说法不正确的是（ ）
A、驱动电机必须装在转轴1 B、转轴2转速大于转轴3，方向相反 C、转轴2的转速比转轴4大 D、齿轮1由旁边的蜗轮代替，直接驱动齿轮2，也可实现转轴2与转轴3的速度转换 -
9、如图所示是某形体的左视图和俯视图，相对应的主视图是（ ）
A、
B、
C、
D、
-
10、最初的金工锯割阶段被称为起锯，分为近距离起锯与远距离起锯，需要大拇指顶住锯条以定位。以下在锯割中为锯下L长的钢条，起锯方式正确的是（ ）
A、
B、
C、
D、
-
11、如图所示是一款多功能榨汁机，具有：轻松出汁、汁渣自动分离、自动清洗、离心风干、无线充电、收纳方便。下列关于该榨汁机的说法中，不恰当的是（ ）
A、一键压榨，轻松出汁，符合设计的实用原则 B、造型新型独特，侧重于艺术设计 C、采用304不锈钢食品级安全材料制作，主要从“人”的角度考虑 D、内置锂电池，停电也可用，实现了人机关系的高效目标 -
12、考虑到人机工程学的合理性，在涉及到操作台的设计高度时，总会考虑到人的静态尺寸与动态尺寸。以下四种操作均需在坐姿状态，针对操作台高度不同的设计，下列说法不合理的是（ ）
A、钢琴琴键台的高度设定主要考虑舒适 B、电熨桌高度设定主要考虑熨烫时的安全 C、缝纫机面板高度设定主要考虑精准高效操作 D、电脑操控台面板高度在考虑舒适的同时，还考虑健康要求 -
13、无人驾驶汽车集自动控制、环境交互、视觉识别及人工智能于一体，是计算机科学、模式识别和智能控制技术高度发展的产物。某企业的“萝卜快跑”无人驾驶出租车投放市场后被广泛的关注与肯定，但在武汉与行人发生轻微碰撞又让人担忧其安全性，同时引发了交通认定方式的改变。下列关于该产品技术的分析中，不恰当的是（ ）
A、无人驾驶改变交通事故中的责任认定方式，体现了技术的创新性 B、通过不断收集驾驶数据及改进算法，最终实现系统更新迭代，体现技术的实践性 C、集计算机科学、模式识别和智能控制技术于一体，体现技术的综合性 D、无人驾驶出租车在激光雷达、高精度地图及智能避障技术的保障下仍出现安全事故，更说明技术本身的复杂性 -
14、小明设计了如图a所示的温控试验电路。原理是：当温度低于设定的下限值时，加热装置加热；当温度高于设定的上限值时，加热装置停止加热。其中Rt是热敏电阻，图b为555电路的内部结构图。请根据电路图及其描述完成以下任务：
(1)、电路中的Rt应采用______A、正温度系数热敏电阻； B、负温度系数热敏电阻； C、正负温度系数热敏电阻均可；(2)、下列关于该电路的分析中正确的是（多选）______；A、适当增加Rpl阻值，会调低温度的上限和下限 B、当3脚输出高电平时，加热装置不加热，可能是R1阻值过大 C、若仅想调低上限温度，应该先调小Rp1再调大Rp3 D、Rp1与Rt位置互换、J-1与J-2位置互换，电路功能保持不变(3)、调试中发现继电器J-2触点损坏，小明准备用5脚和3脚重新设计电路。请你用1个二极管和1个可调电阻器在图c虚线框1内补全电路，要求保持电路原有的功能。
图c
(4)、小明在设计电路时，想给电路增加一个加热时发光二极管闪烁提示的电路，信号从555电路的3脚引出。请在图d虚线框2中选择合适的端子连接给定的元器件，将电路补充完整。
图d
-
15、如图所示，是小明准备在开学典礼上展示一款可以招手的模型。图a为木箱，用于放置电机、支架等物品，图b为封面板示意图，木箱与封面板之间有缝隙，图c为“手臂”，小明想让人物的“手臂”运动起来，做出“招手”的姿势，请帮小明实现机械传动部分。设计要求如下：
a.该装置能固定在木箱中，木箱尺寸为60cm×120cm；
b.人物的“手臂”上有直径约为Φ20mm的孔，两孔之间距离为140mm，“手臂”可以不停的摆动，摆动的幅度范围为60°；
c.结构具有一定强度，主材料选用5mm厚铝板；
d.由一个单方向运动的电机驱动，运行平稳。
请完成以下任务：
(1)、下列关于该模型的说法中，不恰当的是（单选）______；A、“手臂”转动速度不宜过快； B、“手臂”的摆动幅度考虑到设计的美观原则； C、模型制作完成后，可以用手适当拉拽“手臂”，检测传动结构是否牢固； D、模型制作完成后，可以用手捏住“手臂”，测试设备是否能够工作。(2)、在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（电机可用方框表示），简要说明方案的工作过程；(3)、在草图上标注主要尺寸。 -
16、小明马上要住校学习了，他发现家里没人给宠物投喂食物，于是准备设计一款自动投喂机，当检测机检测到投喂碗里没有食物，并且热辐射传感器检测到宠物猫靠近时，就会投放食物。如图所示为自动投喂机的概念图，请完成以下任务：
(1)、小明发现问题的途径是（单选）______A、观察日常生活； B、收集和分析信息； C、技术研究与技术试验）；(2)、为了设计制作自动投喂机，小明进行了以下分析，其中不恰当的是（多选）______；A、该自动投喂机能够有效地避免宠物摄入过量食物 B、应具有一定的抗干扰功能 C、当检测到宠物靠近时或碗里食物短缺时，立即投放食物 D、储粮盒中间部分可设计成透明形状，可以清楚的看清食物余量，考虑了信息交互(3)、小明为了更好的完成设计，制作完模型后，接下来要做的是（单选）______；A、构思方案； B、技术试验； C、方案评价； D、编写产品说明书）；(4)、以下是小明绘制的自动投喂机控制系统方框图，其中正确的是（单选）______。A、
B、
C、
D、
-
17、如图所示是土壤湿度过低报警电路。当湿度低于设定值时，发光二极管闪烁报警。比较器 ， 输出高电平； ， 输出低电平。下列说法合理的是（ ）
A、调大 ， 可以调高设定湿度 B、三极管可能工作在饱和状态 C、电容C击穿，发光二极管将不发光 D、改变或的阻值，可以改变振荡频率 -
18、如图所示的信号处理电路中，A、B为输入信号，F为输出信号。下列输出波形与输入波形关系中正确的是（ ）
A、
B、
C、
D、
-
19、小明在通用技术实践课上焊接了如图所示的声控LED流水灯，下列元器件描述正确的是（ ）
A、①是发光二极管，导通电压一般在0.7-2.3V之间 B、②是555集成电路，输出信号为数字信号 C、③是电解电容，短的引脚为负极 D、④是有源蜂鸣器，焊接时需要考虑正负极 -
20、下列关于控制系统的说法中正确的是（ ）A、土壤湿度控制系统中，控制量是土壤的实际湿度 B、水池水位控制系统中，水位传感器可作为控制器 C、开环控制系统的输出量不对系统的控制产生任何影响 D、在控制系统中，干扰因素一定都是由环境造成的
