• 1、拥有安全是每个人在生活中的基本需求之一,设计师为人们设计了各种各样的门锁。下列门锁中不是运用电子控制技术的是(   )
    A、指纹门锁 B、IC卡门锁 C、数字门锁 D、机械弹子锁
  • 2、如图所示是消防管网的水压控制系统工作示意图。当消防管网压力降至压力下限时,水泵启动,使压力上升;当消防管网压力达到上限进,水泵停止运行,使消防管网压力保持在设定的范围内。请根据示意图及其描述完成(1)(2)小题

    (1)、该控制系统的执行器是(  )
    A、水压检测装置 B、电控单元 C、压力罐 D、水泵
    (2)、电压、温度等变化会影响输出量的稳定,这些影响被称为该控制系统的(  )
    A、反馈 B、干扰 C、被控量 D、控制量
  • 3、如图所示是水箱水位闭环控制系统电路图。a、b、c三个水位探头(用粗铜电线制作)放置在水箱的不同位置。工作时合上水泵电源开关,当水位下降至b点以下时,水向水箱注水,当水位升至a点时,水泵即停止注水。请完成以下各题:

    (1)、当水位从a下降到b的过程中,三极管V1处于状态。(在①放大;②饱和;③截止中选择一项,将序号填写在横线处)
    (2)、为了显示水泵的作状态,拟用发光二极管(红色)显示水泵正在给水箱注水,用发光二极管(绿色)显示水泵停止注水。现有1.5V的发光二极管2个(红色和绿色各1个),限流电阻1个。请用以上元件在虚线框中补全该电路图。

    (3)、为了防止控制电路出现故障时水溢出水箱,在水箱上端d处设置一个探头(用粗铜制作),当水位升高至d处时,蜂鸣器能白动报警,以提醒人员断开水泵电源开关。现有5V电源1个;蜂鸣器1个;可调电阻1个;四二输入与非门1片(用其中的1个与非门即可,引出脚为1-3脚);导线若干。请用导线连接以下元器件中未连接的部分,组成报警电路。

  • 4、如图所示为某热敏电阻在不同温度下电阻值的变化曲线。现需要设计一水箱水温提醒器,用该热敏电阻作为传感器,当水温达到100℃时,蜂鸣器发出提醒声。以下符合上述设计要求的电路是(  )(电路图中R为热敏电阻)。

    A、 B、 C、 D、
  • 5、如图所示为可调温电熨斗结构示意图,其保温工作过程如下:接通电源后,电热丝、双金属片、触点开关和弹性铜片形成闭合回路,电热丝发热并将热量传递给金属底板,供人们熨烫衣物。由于双金属片的热伸缩率不同,温度上升时双金属片向下弯曲的程度不同,当温度上升至设定温度时,触点开关的两个触点分离,电路断开,加热停止。经过一段时间,双金属片形变逐渐恢复,触点开关又重新接触,电路再次接通,温度回升。如此反复,即达到保温效果。

    (1)、根据示意图及其描述,在控制系统方框图的横线处填写相应内容;

     ② ③ ④ ⑤

    (2)、检测装置检测到实际温度并传送至控制器与设定温度进行比较的过程称为
    (3)、从结构示意图看,若要调高保温温度,可通过调温旋钮调升降螺丝(填“高”或“低”);
    (4)、若经过一段时间的使用,电熨斗内弹性铜片弹性变形能力下降,使得电熨斗的温度控制系统的灵敏度降低,这体现了系统的性(从系统的基本特性中选择一项,填空)。
  • 6、图中开关S闭合,按下按钮SW1,发光二极管D1发光。现要在a、b间接入元件,当松开按钮SW1后,D1能延时一段时间,则延时时间最长的元件(参数标在元件下方)是(  )。

    A、 B、 C、 D、
  • 7、小明在科技实践活动中,设计了如图所示的电路,用数字信号控制小电机正反转和停止。规定电流流向为X→Y时电机M正转,电流流向为Y→X时电机M反转。请你完成下列各题。

    (1)、用0代表低电平,1代表高电平,E端和F端的信号为时电机反转(在A .00;B .01;C .11;D .10中选择合适的选项,将序号填入横线处);
    (2)、现在准备用LED表示电机运转的状态,正转时绿色LED发光,反转时红色LED发光,停止时两个LED都不发光,以下LED连接正确的是______(在下列选项中选择合适的选项,将序号填入横线处);
    A、 B、 C、 D、
    (3)、小明尝试用三极管驱动继电器,用继电器来控制电机。要求按原有的逻辑关系控制电机的正反转及停止,请你在虚线框中画出三极管、继电器、二极管,并采用共发射极接法正确地连接电路。

    (4)、小明根据下面的芯片引脚图和题(3)的电路图,对芯片部分引脚进行了连接(如下图所示),请你完成其余引脚的连接。

  • 8、观察如图直流电磁继电器的结构特点,读出主要参数,下面描述错误的是(   )

    A、线圈额定工作电压是直流12V B、在交流120V电压下所允许流经触点的最大电流为20A C、在直流240V电压下所允许流经触点的最大电流为16A D、该继电器有6只引脚
  • 9、如图所示是水箱水位控制系统的模型电路图。a、b、c、d四个水位探头(用粗铜电线制作)放置在水箱的不同位置。当水位下降至b点以下时,水泵向水箱注水,当水位升至a点时,水泵即停止注水,超过d发出报警。请完成以下各题:

    (1)、已知电容C是一个小型瓷介质电容, 其电容上的有效数字为 923, 则该电容的容量为(在A .0.092μF;B .92000μF;C .92μF;D .923pF中选择一项);
    (2)、请根据题目描述和已知电路,分析 NE555 芯片的逻辑关系,下列逻辑门中能实现该逻辑关系的是(在A .或门;B .与门;C .非门中选择一项);
    (3)、探测水位输入端 b 和 a 接入继电器的一对转换触点开关的作用是(在A .实现水位的区间控制;B .使得最高水位可以到达 d 点;C .提高水位感应的灵敏度中选择一项);
    (4)、在电路测试时发现,水位低于 b 时,水泵未运转,没有实现向水箱注水功能,下列原因中可能的是(在A .R1虚焊;B .R2阻值太小;C .继电器线圈短路;D .二极管虚焊中选择合适项填写在横线处);

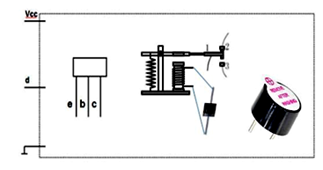

    (5)、请根据电路的逻辑关系选择1个NPN 型三极管驱动直流继电器(继电器接在集电极),再控制蜂鸣器的通断,在虚线框中画出水位超过d时的报警电路:

  • 10、观察如图所示的直流电磁继电器,读出主要参数,下列描述中正确的是( )

    A、线圈额定工作电压是交流24V B、该继电器有8只引脚、内有一个线圈、一组转换触点 C、直流30V电压下所允许流经触点的最大电流为2A D、工作在交流125V电压下所允许流经线圈的最大电流为1A
  • 11、电子元器件的封装往往包含了一定的信息,下列解读正确的是(   )

    A、图1,继电器上标注DC24V,表示只要接在线圈上的电压不超过24V,继电器都能正常工作 B、图2,电容上标注250V,说明电容两端的电压必须达到250V才能正常工作 C、图3,电阻的色环颜色为红红黄金,表明它的阻值约为220kΩ D、图4,可变电阻上标注102,表明其最大阻值是102Ω
  • 12、分析下图电路,以下说法正确的是(   )

    A、J可以选用印刷说明为上右图所示的继电器 B、此电路中的发光二极管V4、V5容易烧坏,应该给发光二极管V4、V5串联一个电阻,起到限流的作用 C、V3是二极管,它的目的是保护继电器J D、V5发光时电动机M也有可能在正常持续转动
  • 13、小明搭接了如图所示的简易光控路灯电路。调试时,用手遮住光敏电阻RL后,无论如何调节RP的大小,灯都不亮。为了查明故障的原因,小明用数字多用电表分别测量了V2的基极和发射极之间的电压Ube及集电极和发射极之间的电压Uce。请回答下面两题。

    (1)、小明在测量Ube和Uce时,下列选项中,数字多用电表的波段开关的旋转位置及红、黑表笔的安装位置都合理的是(   )
    A、 B、 C、 D、
    (2)、如果小明测量的结果为Ube=0.7V,Uce=0.2V,下列故障的推断中可能的是(   )
    A、RP与电源正极断路 B、V1与电源正极断路 C、继电器线圈与V2集电极断路 D、继电器常开触点J与电源断路
  • 14、小明在通用技术实践课上用面包板和电子元件搭建如图所示的自动控制电路,关于该电路分析,正确的是(   )

    A、光照强时,继电器吸合,V3发光 B、Rp滑片向下移,则光线更强时继电器才能吸合 C、若将V3反接,则继电器始终不能吸合 D、若将V4正接,则继电器能正常工作
  • 15、如图所示为小通同学设计的一个门铃电路。与非门VA、VB、电容器C1、电阻R2组成一个单稳态触发器,其工作原理:当V1输入低电平触发信号时,信号V2将输出高电平,V1的触发信号结束后,信号V2信号延迟一段时间。BZ为有源蜂鸣器,如图所示当三极管饱和导通时,能正常发声。根据题意回答以下小题。

    (1)、在该电路中,以下逻辑门不可以代替与非门的是________。
    A、或门 B、或非门 C、非门
    (2)、除了声音,还想增加灯光输出,以下设计最合理的是________。
    A、 B、 C、 D、
    (3)、在连接电路时,小通误将或非门集成电路当成了与非门集成电路接入电路,连接完成后,按下开关进行试验,以下现象推测合理的是________。
    A、功能不变 B、当开关断开时,不发声;开关闭合时发声,不延时 C、不管开关断开还是闭合,均不发声 D、不管开关断开还是闭合,均发声
    (4)、以下是该电路单稳态触发器部分的实物连接图,根据题意请补充完整未连接的线。

    (5)、小通想将该电路改造成一个暗房的报警器,即一旦检测到亮光,就会发出报警,请帮助完成输入部分电路的连线。

  • 16、如图所示是小明设计的温度控制指示电路,其中CF741是运算放大器,输入输出的逻辑关系见图中表格,Rt是正温度系数热敏电阻。当温度达到或高于30℃时发光二极管发光,反之不发光。下列关于该电路的说法中不正确的是(  )

    A、V3=V2时,6脚电位为+6V B、温度升高时,Rt阻值增大 C、实际温度低于30℃时,6脚为高电平 D、VT1导通时,发射极电位低于集电极电位
  • 17、小通同学设计了如图所示的温度指示电路,其中C1、C2为运算放大器,其特性如右下表所示。当检测到的温度过高时,仅V1绿灯亮;温度过低时,仅红灯V2亮。调试过程中,发现温度过高时,发光二极管V1不亮,V2反而亮,温度过低时反之。造成该现象可能的原因是(  )

    A、R4阻值偏小 B、R6阻值偏大 C、C1与C2位置接反了 D、V1和V2位置接反了
  • 18、如图所示是小明设计的温度报警电路。已知Rt是热敏电阻,Rp是可调电阻,电源电压Vcc是9V。NE555集成芯片的输入输出关系见图中表格。请完成以下任务:

    (1)、图中电容C(外壳标有为“103”字符)的电容量为μF(在① 0.1; ② 0.01;③ 0.001中选择一项,将序号填写在横线处);
    (2)、下表是小明收集的该热敏电阻Rt温度和阻值的关系表格:

    A.由表可知,热敏电阻Rt的类型是(在① 正温度系数的热敏电阻;② 负温度系数的热敏电阻;③ 无法判断中选择一项,将序号填写在横线处);

    B.要求当温度降到25℃时,发光二极管就发光报警,应将Rp的阻值调到左右(在① 3kΩ;② 5kΩ; ③ 20kΩ中选择一项,将序号填写在横线处);

    (3)、小明要把原电路改为高温报警(灯亮),请你根据控制要求,在虚线框内选择合适的端子并完成电路的连接。

    (4)、小明设计了一个温度控制电路,要求温度控制在设定的范围内,选择负温度系数的热敏电阻,请选择一个虚线框完成电路连接(三极管接成共发射极)。

  • 19、下列有关如图所示电路的说法中,正确的是(  )

    A、V2为NPN型三极管 B、V1不亮时,V2的集电结处于正向偏置状态 C、V1逐渐变亮的过程中,V<sub>2</sub>始终工作在饱和状态 D、②、③之间接光敏电阻,将Rp调节到合适的位置该电路可以作为简易光线过强报警(灯亮)电路
  • 20、如图所示是水箱水位控制装置的部分电路。数字集成电路采用NE555集成芯片,它的输入输出关系见图中表格。要求水位低于低水位L位置时,水泵才开始抽水,水位达到高水位H位置时,水泵停止抽水。请完成以下任务:请完成以下任务:

    (1)、电容C为普通瓷片电容,根据图中所示电容值,应该选择标有数值为的电容(在①102;②103;③104中选择一项,将序号填写在很新概念处)
    (2)、当水箱中的水位低于L位置时,NE555集成芯片的3脚输出(在①低电平; ②高电平; ③不确定中选择一项,将序号填写在()处)
    (3)、小明设计了部分电路图如图所示,以实现以下功能:当水位低于L位置时,要求V1亮、V2灭;当水位高于H位置时,要求V1灭、V2亮。

    A.请根据电路的逻辑关系在 a、b、c三点中选择合适的点连接V2和R4。

    B.在测试时,水位由高于 H 位置逐渐降低至L位置(没有到 L 位置)的过程中,V1和 V2的亮灭情况是(在①V1亮、V2灭;②V1亮、V2亮;③V1灭、V2亮中选择一项,将序号填写在横线处)

    (4)、如图所示,是小明用直流电磁继电器来控制水泵抽水的部分电路图。请将电路中a、b两点间缺少的一个元器件和c、d两点间缺少的转换触点补画完整。
