1、小明设计了一个如图2的销轴支架，图1是其平面加工图，设计要求明确安装销轴的二个通孔需保持水平对齐。请回答下面小题。
(1)、如图1所示的加工图中，漏标尺寸有几处(不考虑弯折尺寸) （ ）A、1处 B、2处 C、3处 D、4 处(2)、用大小合适的铝板加工图2所示支架，下列加工流程最合理的是（ ）A、划线→锯割→钻孔→锉削→弯折→钻孔 B、划线→钻孔→锯割→锉削→弯折→钻孔 C、划线→钻孔→锯割→锉削→弯折→划线→钻孔 D、划线→钻孔→锯割→弯折→锉削→划线→钻孔(3)、关于图示2销轴支架加工过程的描述，下列选项中不正确的是（ ）A、钻孔后不需要倒角 B、安装销轴后，为防止销轴滑脱，应安装开口销 C、锉削时工件表面划痕明显，应及时用毛刷刷去锉刀表面的锉屑 D、加工该工件不需要使用圆锉 -
2、如图所示，手工制造菜刀一般有以下几个环节：加热锻打成形、安装木手柄、热处理(提高硬度)、制刃。制造菜刀合理的流程是（ ）
A、加热锻打成形→热处理→制刃→安装木手柄 B、加热锻打成形→制刃→热处理→安装木手柄 C、热处理→加热锻打成形→安装木手柄→制刃 D、热处理→加热锻打成形→制刃→安装木手柄 -
3、某家具厂以原木为原料生产家具的流程如下：后来发现原木中含有过多水分，干燥缩水引起家具变形、开裂。现准备在加工过程中增加烘干环节，则应该将其放在（ ）
A、划线之后 B、开料之后 C、组装之后 D、油漆之后 -
4、下列对流程优化的判断不正确的是（ ）A、教师批阅试卷时从手工批阅改为网，上批阅属于工期优化 B、加工法兰时从切削法改为少切削法属于工艺优化 C、物流公司每天对各个投递员投递路线的优化属于质量优化 D、集成电路生产流水线上，机器人焊接代替手工焊接属于成本优化
-

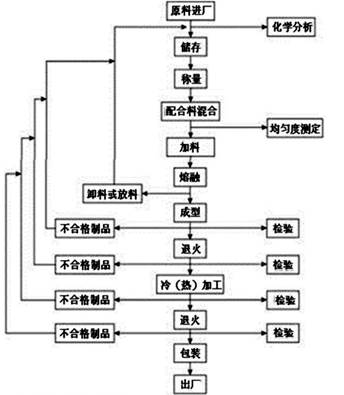

5、如下图所示是某玻璃厂的玻璃生产工艺流程，关于该流程的说法中正确的是（ ）
A、成型和卸料或放料是串行工序 B、四次检验是并行工序 C、两次退火可以合并 D、不合格制品要通过化学分析找出原因并作为原料重新利用 -
6、如图所示是某谷物烘干系统工艺流程图。某批次谷物从进料斗进入后，经提升机里的水分检测仪检测水分，若达标，则进入排粮管、打包。若不达标，该批次谷物经调质仓被分批送往干燥仓烘干，经排粮仓暂存后再次被送往提升机检测。请完成下面小题。
(1)、运行过程中发现，水分未达标的谷物过多时，系统来不及处理，以下措施中有助于解决该问题的是（ ）A、提高打包的工作效率 B、增大干燥仓的干燥能力 C、增大进料斗容量 D、加快排粮管的排粮速度(2)、关于该烘干工艺流程说法中不正确的是（ ）A、提升机具有谷物分流作用 B、调质仓、排粮仓是并行环节 C、水分未达标的谷物需烘干处理 D、最后完成谷物打包 -
7、某毛衫生产公司通过校企合作，开发了新型电脑横机，优化了毛衫生产工艺流程，缩短了生产周期，提高了毛衫的质量。下列关于该工艺流程优化的说法中，不正确的是（ ）
A、对毛衫生产过程的研究是该工艺流程优化的基础 B、该工艺流程的优化实现了单一目标 C、该工艺流程的优化属于技术优化 D、新型电脑横机的应用是该工艺流程优化的主要条件 -
8、生活中使用高压锅烹饪食物，出锅前要先释放锅内蒸汽再开锅盖，否则会发生危险。以上事例说明（ ）
A、流程的时序都是不可颠倒的 B、时序具有相对性，可以自由安排 C、合理的时序可以为我们的安全提供保障 D、环节划分反映了事物的内在规律 -
9、张民同学发现结冰的路上有人滑倒，于是用木板制作了如图所示的警示牌。现在需要用3mm厚、30mm宽、长度足够的条钢制作一个警示牌支架(辅助材料不限)。设计要求如下：
①安装支架后的警示牌能稳定地摆放在地面上，警示牌的总高度不低于500mm；
②安装支架后的警示牌能放入内部空间为500mm×400mm×30mm的盒中。
请根据上述设计要求和警示牌的尺寸，完成以下任务：
(1)、①画出支架结构的设计草图(警示牌可以不画)，必要时可用文字说明。②在设计草图上标注支架结构的主要尺寸。
(2)、支架与警示牌的连接可以采用(在“①自攻螺钉连接、②紧定螺钉连接、③膨胀螺栓连接”中选择一项，将序号填写在下划线处)。(3)、为了防止生锈，适合学生在学校完成的表面处理方法是(在“①表面刷光、②喷涂油漆、③电镀”中选择一项，将序号填写在下划线处)。 -
10、如图甲所示的榫接结构，由木条①和木条②组成。请完成下列各题．
(1)、图乙为木条①的立体图及其三视图，请补全三视图所缺的图线。
(2)、木条②的立体图应该是 (在横线处填上合适的选项)。A、
B、
C、
D、
-
11、如图1所示为某设计师设计的学习椅，椅子主要有以下特点：①可根据身高调节椅面高度，让使用者保持恰当的坐姿；②使用内六角螺栓连接，螺栓头内藏于木材中；③脚踏有六档高度可调。请完成下列各题，在有横线处填上相应的内容。
(1)、脚踏高度可调，主要是实现人机关系的目标；螺栓头内藏于木材中，主要是实现人机关系的目标。(2)、在调节踏脚高度时，主要参考的数据是 (选填①人脚的长度；②人的小腿长度；③椅面的高度；④桌子的高度，从中选填一项，填序号)。(3)、如图2所示为对椅子进行试验的示意图，该试验的主要目的是 。A、测试椅子的最大承重 B、测试人机关系的合理性 C、测试椅子的使用寿命(4)、椅面的支撑框架如下图甲所示，其中腰型滑槽两端为半圆孔，孔心距为L，滑槽和椅子后支撑脚的安装孔使用内六角螺栓连接，椅子脚的局部视图及尺寸如下图乙所示，要实现椅面高度六档可调，腰型滑槽的长度L最小应不小mm。
-
12、下列建筑结构中，其基本结构分类不正确的是（ ）A、壳体结构：悉尼歌剧院屋顶
B、框架结构：国家体育馆主体结构
C、实体结构：新安江水电站坝体
D、壳体结构：国家游泳馆主体结构
-
13、如图所示，与一般的自行车不同，由于儿童的平衡能力相对比较弱，为了防止翻车，大多数儿童自行车的后轮两侧会各加一个小轮。正常行驶时，两小轮不与地面接触；当车子左倾或右倾时，两轮中的一个就会接触地面，避免翻倒。这是因为（ ）
A、轮子越多，结构形状越好，结构越稳定 B、增大了摩擦力，方便制动停车 C、降低了重心，增强了结构的稳定性 D、小车倾斜时增大了结构与地面的支撑面，增强结构的稳定性 -
14、小陈设计了一个如图所示的门控灯电路，晚上开门后电灯点亮，白天不管开不开门，电灯都不会亮。干簧管在门打开时断开，关闭时闭合。
请根据电路图及描述完成下列各题：
(1)、要使电路在天还没很暗时就能通过开门控制开灯，则可以(在A . 增大Rp1；B . 减小Rp1；C . 增大Rp2；D . 减小Rp2中选择合适的选项，将序号填写在下划线处)(2)、小陈准备搭建测试电路，请你帮他完成555集成电路IC的连接。
(3)、测试时发现，当在晚上开门时灯会亮，但一旦关门灯就熄灭了，该故障的原因可能是(在A . R1连焊；B . R2短路；C . R3虚焊；D . S1被一直按着中选择合适的选项，将序号填写在下划线处)(4)、小陈通过测试后发现，PNP 型三极管都损坏了，同时555的7脚也失灵了，手头上只有NPN三极管和继电器的另-组转换触点可用，为了使电路保持原来的功能，小陈适当改变了电路，请再帮助小陈补全下面的电路。
-
15、请补全三视图中所缺的三条图线。
-
16、如图a所示的椅子，现需要将其设计成椅面不坐时是可向上翻转，椅面上有4个安装孔椅腿上原本有一个用于跟扶手连接的安装孔。具体尺寸如图b虚框中所示。现请你设计一种用于椅面和椅腿连接的连接件，具体设计要求如下：
①被坐时，椅面位置能如图a所示，椅面比横档高140mm左右，且椅面一侧两安装孔的中间在横档正七方；②不坐时，椅面可向上翻转：坐时，能让椅面保持水平；③能有较好的连接强度，必要时可将椅而拆下；④提供的主材料为厚4mm的钢板，不能对椅子中的各部件进行再加工。
请根据描述和设计要求完成以下任务：
(1)、设计该连接件时，不属于设计限制因素的是(在A . 椅而的安装孔距：B . 横档的上下厚度；C . 椅腿安装孔的位置；D . 扶手与椅腿的连接方式中选择合适的选项，将序号填入下划线处)；(2)、①画出连接件的设计草图，必要时可用文字说明，只需画一侧即可；②在设计草图上标注连接件的主要尺寸；
(3)、安装该连接件时可以用到的标准件是 (在下列选项中选择合适的选项，将序号填入下划线处)；A、
B、
C、
D、
(4)、为了检测是否达到要求，以下试验中，不合理的是 (在下列选项中选择合适的选项，将序号填入下划线处)。A、安装好后，进行翻转试验，看是否容易上翻； B、安装好后，下翻椅面，测试椅面是否能保持水平不易前倾； C、安装好后，椅面放平后，试坐椅子，测试连接件是否牢固； D、反复进行椅面拆装试验，测试拆装是否方便快捷。 -
17、如图所示是一种阀门的结构示意图。齿杆通过紧钉螺钉与阀盖连接使其只能抽动，齿轮通过半圆键与阀杆连接并用六角螺母固定，装好后齿轮和六角螺母位于阀盖内部，阀门通过子母铆钉与阀杆连接，阀门位于阀体的大孔中，最终可通过抽动齿杆带动齿轮转动实现阀体大孔的开闭。该结构的装配需要以下环节：A . 安装齿杆；B . 用螺钉将盖板、阀盖与阀体固定；C . 拼接阀盖与阀体；D . 安装半圆键；E . 安装齿轮；F . 安装六角螺母：G . 将阀门与阀杆用子母铆钉连接：H . 将阀杆装入阀体。
请分析该结构和装配工艺，回答以下问题：
(1)、合理的装配流程为：→→ →D→E→F→→B(在下划线处填写装配环节的序号) ；(2)、装配该阀门时，不需要用到的工具是 ( 在下列选项中选择合适的选项，将序号填入下划线处)；A、
B、
C、
(3)、该阀门结构中标准件有(在A . 4种；B . 5种；C . 6种；D . 7 种中选择合适的选项，将序号填入下划线处)。 -
18、如图所示的温控电路，对于V1若输入U+> U-则输出高电平，输入U+ < U-则输出低电平，三极管工作于开关状态，当温度降低至37℃时，电热丝加热，当温度升温至39℃时，电热丝停止加热。关于该电路的分析正确的是( )
A、Rt是正温度系数热敏电阻 B、若只将Rp1调大，可调低下限，调高上限 C、若只将Rp2调小，可调高下限，调高上限 D、在调试电路上下限时，需先调上限，再用Rp2调下限 -
19、如图所示的电路，通过A、B两端输入的电平控制发光二极管V1和V2的亮灭。关于该电路，下列分析中正确的是( )
A、A输入高电平，B输入低电平时，V1亮，V2灭 B、A、B都输入高电平时，V1和V2都不亮 C、V1和V2有可能同时亮 D、A、B都输入低电平时，V1可能亮，也可能不亮 -
20、如图所示电路，若V1、V2都处于放大状态，当将Rp3调小时，关于该电路的分析正确的是( )
A、流过LED1的电流变大、流过LED2的电流变小 B、流过LED1的电流变小、流过LED2的电流变小 C、流过LED1的电流变大、流过LED2的电流变大 D、流过LED1的电流不变、流过LED2的电流变小
