1、如图所示是一款折叠电动自行车，下列关于该车的设计分析和评价的说法中不正确的是（ ）
A、设计成可折叠结构主要考虑了“物”的因素 B、采用电动助力，主要考虑“人”的因素 C、人力驱动车轮转动时，可以发电并对蓄电池充电，符合设计的创新原则 D、不仅可以骑行，还可以固定起来成为运动器械，符合设计的使用原则 -
2、张雷发现大多数显示器的高度不能调节，看久了会腰酸背痛。他利用一块厚钢板和一根钢管焊接在一起，做成了显示器支架（如图甲所示）。已知显示器背面有四个呈正方形分布的螺纹孔，但常见的孔间距有50mm、75mm、100mm三种（如图乙所示）。请你帮张雷设计支架与显示器之间的连接件，设计要求如下：
①显示器高度能够连续调节和可靠固定
②适应各种孔间距的显示器安装
③材料选用厚度为2mm大小不限的钢板，其它辅助材料与零件自选
请根据描述和设计要求完成以下任务：
(1)、张雷发现问题的途径是（在A .观察日常生活；B .收集与分析信息；C。技术研究与技术试验中选择合适的选项，将序号填写在横线处）；(2)、画出该连接件的设计草图，标注关键尺寸，必要时可用文字说明；(3)、将显示器安装到连接件上时，选用的标准件是 （在下列选项中选择合适的选项，将序号填写在横线处）；A、
B、
C、
(4)、连接件加工好后需要进行技术试验，下列试验中不合理的是（在A .安装三种不同孔距的显示器，观察是否都能够正常安装；B .将连接件与支架及显示器都安装好后进行高度调节，并观察在不同高度上的固定效果；C .将连接件与支架、显示器安装好后，测试显示器插头与金属支架之间的绝缘性能中选择合适的选项，将序号填写在横线处）； -
3、新学期开学后，学校篮球社要招收新同学。老师给小明布置了任务，让其制作一个用来放置招新展示板的展示架。小明查阅资料后，用空心方钢管（外形38×38mm）和2mm厚的薄钢板制作了一个展示架来放置招新展示板（如图1），使用中发现展示板角度不能调节（只能竖直），现准备重新设计一个具有角度可调的展示架。请你帮助小明在原展示架基础上重新设计（原展示架相关尺寸见图2），设计要求如下：
A .展示板（厚5mm）放置在展示架上稳定可靠，且可调任意角度；
B .可以放置高度在60-100mm间的展示板；
C .整体结构稳定性好，不容易翻倒；
D .材料及连接件自选。
(1)、为了防止展示架表面生锈，适合小明在学校完成的表面处理方法是（在 A .喷涂油漆；B .电镀；C .表面刷光中选择合适的选项，将序号填入横线处）；(2)、①画出展示架的设计草图，必要时可用文字说明；②在设计草图上标注出主要尺寸；
(3)、构思展示架的结构方案时，不需要考虑的是(在 A .展示架如何能放置不同高度尺寸的展示板； B .展示架角度可调节功能的实现及调后状态的固定； C .展示板如何能够在展示架上稳定可靠放置；D .展示架如何防锈； E .放置展示板后仍能保持良好的稳定性，不易翻倒中选择合适的选项，将序号填入横线处）。 -
4、张民同学发现结冰的路上有人滑倒，于是用木板制作了如图所示的警示牌。现在需要用3mm厚，30mm宽，长度足够的条钢制作一个警示牌支架（辅助材料不限），设计要求如下：
A.安装支架后警示牌能稳定地摆在地面上，警示牌总高度不低于500mm；
B.安装支架后警示牌能放入内部空间为500mm×400mm×30mm盒中。
请根据上述设计要求和警示牌的尺寸，完成以下任务：
(1)、①画出支架结构的设计草图（警示牌可以不画），必要时可以用文字说明；②在设计草图上标注支架结构的主要尺寸；
(2)、支架与警示牌的连接可以采用（在①自攻螺钉连接；②紧定螺钉连接；③膨胀螺栓连接中选择一项）；(3)、为了防止生锈，适合学生在学校完成的表面处理方法（在①表面刷光；②喷涂油漆；③电镀中选择一项） -

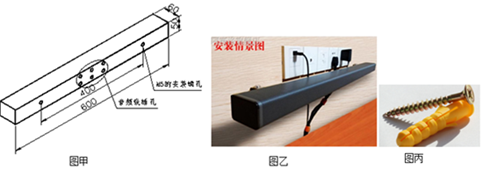

5、如图甲所示是一款条形音响的结构示意图。音响背板上有2个M5的安装螺孔，还有各种音频线插头接口。现需要设计一款挂架，用于将音响挂在墙面上，如图乙所示。挂架采用宽50mm、厚3mm、长度不限的钢板，辅助材料自选。挂架与墙面采用如图丙所示的塑料膨胀螺丝连接，其中自攻螺钉的尺寸为M5×30，螺丝尾部直径10mm。
挂架的设计要求如下：
A.为方便电线穿过，安装好后，音响与墙面应间距45mm，效果如图乙所示；
B.结构简单，安装方便。
(1)、①画出挂架的设计草图，必要时用文字说明；②在设计草图上标注挂架的主要尺寸；
(2)、挂架与音响之间的连接件可以采用（在“①圆头螺栓；②自攻螺钉；③紧定螺钉；④铆钉”中选择一项，将序号填写在横线处）。
-
6、要加工如图所示的工件，所用材料为总体长宽高相同的长方体型钢，并要求达到一定的硬度，下列加工流程合理的是（ ）
A、划线→锯割→冲眼→钻孔→锉削→淬火 B、淬火→划线→锯割→冲眼→钻孔→锉削 C、划线→冲眼→钻孔→锯割→锉削→淬火 D、淬火→划线→冲眼→钻孔→锯割→锉削 -
7、用2mm厚的铁板手工制作如图所示的零件，下列制作流程中最恰当的是（ ）
A、划线→锯割→锉削→钻孔→折弯 B、划线→钻孔→折弯→锯割→锉削 C、划线→折弯→钻孔→锯割→锉削 D、划线→锯割→锉削→折弯→钻孔 -
8、台钻是金工工艺中常用设备。以下关于台钻的操作说法中，不合理的是（ ）
A、钻孔时常用的夹持工具是平口钳、台虎钳与手钳 B、台钻钻孔前要划出十字交叉线，确定圆心的位置 C、钻孔时用力要适当，进给手柄操作时要进退自然 D、操作时不能戴手套，也不能用手直接夹持小工件 -
9、如图所示是木质三通孔明锁的三个构件，据此回答下小题。
(1)、加工这些构件时，下列工具一定用不到的是（ ）A、
B、
C、
D、
(2)、用足量的木条制作该三通孔明锁，下列流程合理的是（ ）A、划线→刨削→锯割→钻孔→打磨 B、刨削→划线→钻孔→锯割→打磨 C、刨削→划线→锯割→钻孔→打磨 D、划线→刨削→钻孔→锯割→打磨(3)、在工艺操作过程中，下列工具的装配不需要借助其他工具的是（ ）A、拆卸台虎钳的底座 B、取下木工刨的刨刀 C、取下钢锯的锯条 D、安装台钻的钻头 -
10、小明用一块大小合适的矩形钢加工成如图所示的连接件，请完成下面小题
(1)、以下加工流程中合理的是（ ）A、划线→锯割→锉削→钻孔→淬火→电镀 B、划线→钻孔→锯割→锉削→电镀→淬火 C、划线→锯割→锉削→钻孔→电镀→淬火 D、划线→钻孔→锯割→锉削→淬火→电镀(2)、以下加工工艺中合理的是（ ）A、锉削时，圆弧用圆锉加工 B、起锯时，用拇指挡住锯条，以防止锯条偏移 C、钻孔时，应集中注意力，并戴好防护手套 D、划线时，划针应垂直紧贴导向工具并尽可能一次划成 -
11、如图是某种标准件，它的名称是（ ）
A、伸缩螺钉 B、燕尾栓 C、膨胀螺栓 D、轴承紧固件 -
12、 如图所示是用矩形铁块加工成小铁锤的锤头，
(1)、图中漏标的尺寸共有（ ）A、1处 B、2处 C、3处 D、4处(2)、小明在通用技术实践课上加工该锤头，下列工具中不需要用到的是（ ）A、
B、
C、
D、
-
13、下列关于金属锯割前，台虎钳夹持工作的说法不合理的是（ ）A、工件一般夹持在台虎钳的右侧，方便锯割操作 B、工件伸出钳口侧面不应过长，太长容易飘动 C、夹持圆管时，一般要在台虎钳钳口内放入两块V形槽的木块，既能夹牢圆管，又使圆管不变形 D、锯割线与钳口侧面保持平衡行，便于控制锯缝不偏离划线线条
-
14、钳工操作中一些工具需要配合使用，以下搭配中不合理的是（ ）A、
划针与钢直尺
B、
样冲与扳手
C、
丝锥与扳手
D、
锉刀与台虎钳
-
15、小王在学了通用技术《设计的一般过程》后，自己制作了一盏照明用的台灯，在安装灯头的连接线时，可能用到的工具是（ ）
A、剥线钳和螺丝刀 B、台虎钳和螺丝刀 C、电笔和台虎钳 D、电笔和钢丝钳 -
16、 补全三视图中所缺的三条图线。
-
17、 小明发现他的自行车撑杆长度不能调节（如图所示），在不平整的地面上停放时，自行车容易倾倒．他想把支撑杆改成可伸缩结构，以适应不同的地面．经过测量，支撑杆长度为290mm，两个铆钉孔直径均为Φ5mm，中心距为40mm，与安装连接的铆钉孔中心到上端的距离为10mm。
现请你帮助小明设计一款可伸缩的支撑杆，设计要求如下：
支撑杆的长度在270mm～350mm范围内连续可调，调节方便、可靠；
支撑杆与限位片、安装板之间的连接结构保持不变；
主要材料采用钢材，辅助材料自选；
支撑杆的形状不限。
请根据描述和设计要求完成以下任务：
(1)、小明发现问题的途径是（在A .观察日常生活；B .技术研究与技术试验；C .收集和分析信息中选择合适的选项，将序号填入横线处）；(2)、制定设计方案前，需要明确设计的限制因素。以下因素中，、不属于设计的限制因素（在A .铆钉孔的大小；B .限位弹簧与限位片之间的连接方式；C .人的体重；D .支撑杆的材料中选择合适的选项，将序号填入横线处）；(3)、①画出支撑杆的设计草图，必要时可用文字说明；②在设计草图上标注支撑杆的主要尺寸。
-
18、 如图所示为一款黑板支架，利用黑板与立柱间的连接件，可实现黑板高度及角度可调。连接件与立柱用大梅花螺丝固定，连接件与黑板用小梅花螺丝进行紧固。使用中发现若黑板过最，连接不够牢固。现在左右两根立柱标记处钻孔，各再增加一连接件使黑板与支架的连接更加牢固。已知黑板有各种规格，如60cm*90cm，80cm*120cm等，厚度一般为15mm。立柱钻孔处直径为ϕ8，大梅花螺丝直径为M8，小梅花螺丝直径为M6，不允许在黑板上钻孔。设计要求如下：
A．连接件与立柱紧固连接并能方便调节连接件角度；
B．连接件与黑板能用小梅花螺丝紧固并能方便调节黑板的高度；
C．当黑板倾斜时，连接件应与原有连接件的倾斜角度一致且在同一平面(黑板平面)上，因此连接件与立柱间要有8cm距离可调；
D．连接件用2mm的钢板制作，其他辅助材料自选。
请根据上述设计要求，完成以下任务：
(1)、①画出钻孔处连接件的设计草图，必要时可用文字说明；②在设计草图上标注主要尺寸；
(2)、制定设计方案前，需要明确设计的限制因素。以下因素中，、(在“①黑板的长宽；②黑板的厚度；③小梅花螺丝的直径；①黑板的材料”中选择合适的选项，将序号填入横线处)不属于设计的限制因素；(3)、钻孔处的连接件安装好后，为了检验其是否达到设计要求，进行了以下试验，其中不合理的试验有(将序号填写在横线处)。①将连接件拉离立柱一定距离并与原有连接件保持一致的倾斜角度，检验黑板能否顺利在连接件所确定的平面固定；
②调节横向杠杆的长度，检验能否装入不同长度的黑板；
③将连接件与黑板的连接旋松，检验黑板能否方便调节高度；
④将连接件与立柱的连接旋松，检验连接件能否方便调节倾斜角度。
-
19、现有一个已经加工好的铁锤锤柄，其螺纹直径为M10，若要加工与之匹配的锤头安装孔，选用的钻头和丝锥尺寸合理的是（ ）
A、Φ10 M10.5 B、Φ10.5 M10 C、Φ9.2 M10 D、Φ10 M10 -
20、根据轴测图，下列三视图中正确的一组是（ ）
A、
B、
C、
D、
