1、如图a所示的榫卯结构，构件1的结构如图b所示。下列构件2的设计方案中正确的是（ ）
A、
B、
C、
D、
-
2、如图所示是一款立式手机无线充电器，下列评价中不恰当的是（ ）
A、自带降温风扇防止电池过热影响充电效率，实现了人机关系中安全的目标 B、底部的支撑面积较大，提高了结构的稳定性 C、能实现20W的充电功率，体现了设计的实用原则 D、采用回收材料制作，体现了设计的可持续发展原则 -
3、如图所示的手锯，下列尺寸中对人机关系没有直接影响的是（ ）
A、
B、
C、
D、
-

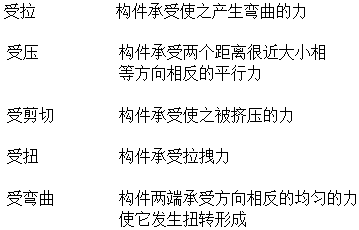

4、连线：
-
5、高二（10）班李明同学在教室里布置了一些花草，他把直杆AB的一端固定在墙上将吊兰挂起来，如图所示。
(1)、结构受力的五种基本形式有受弯曲、受扭转、受压、受拉和受剪切．请说出AB杆的主要受力形式。(2)、简述这个结构存在的缺陷。(3)、在不改变杆的固定点A和悬挂点B的前提下，你对这个结构有什么改进建议？请用一句话说明并在原图上直接标注。 -
6、刘敏同学设计了一个放置CD盘的CD架，并制作了如图的原型．其中“支板”、“人物造型”和“支撑条”均使用木质材料，各构件之间采用乳胶连接．为了测试CD架的稳定性能和构件连接的强度，在支板上逐渐增放CD盘，当增至一定数量时，CD架出现了问题。
(1)、分析该图中“人物造型”的作用。(2)、简析在测试过程中，放置的CD盘数量增加时，其结构可能出现的问题。(3)、如何增强CD架人物造型处的结构强度，以下选项中最有效的是A、降低重心 B、改变人物造型 C、改变连接方式 D、扩大支撑面 -
7、现有一个为小朋友设计制作的木马（如图所示）．请回答以下问题：
(1)、在木马使用过程中，利用弧形木材前后摆动，请问下面两根弧形木材除受到压力外还主要受哪个效果力？弧形木材通过螺栓与其他部分连接的连接方式为？（填刚连接或铰连接）(2)、若手工制作木马的前后腿（相同粗细），合理的加工顺序为？
(3)、如果想提高此木马摆动时的稳定性，可采取什么合理措施？（列举2点，写出具体改进措施） -
8、大跨度承受压力一般用“人”字形梁，其结构形状如图所示，主要由四个杆件AB、AC、BC和AD组成，A、B、C为结点。AD为钢筋，杆件AB、AC下方由螺栓拧紧。当A点承受向下的压力时，分析“人”字形梁构件AB、AC、BC和AD所受的主要外力，说明哪个构件更适合用钢筋。
-
9、如图所示是普通雨伞及撑起后骨架结构示意图，1﹣5为连接点，以下说法正确的是（ ）
A、1、3、4、5四处连接为铰连接，2为刚连接 B、雨伞撑起后，3与5之间的骨架主要受弯曲 C、雨伞撑起后，2与4之间的骨架主要受扭转 D、滑块之间安装弹簧，可增加雨伞使用的可靠性和便利性 -
10、下列结构中，通过铰连接实现其功能的是（ ）
A、①② B、③④ C、①③ D、②④ -
11、如图的连接机构，当对手柄如图方向用力时，压杆将物体压紧，下列构件受力分析正确的是（ ）
A、手柄受弯曲，连杆受拉，压杆受压 B、手柄受弯曲，连杆受压，压杆受拉 C、手柄受压，连杆受扭转，压杆受压 D、手柄受扭转，连杆受拉，压杆受压 -
12、如图所示为汽车机械传动装置﹣﹣差速器。在输入轴转动扭力下，轴顶端的齿轮把扭力传递给锥形齿轮，带动框架上的行星齿轮驱使太阳齿轮转动，从而输出轴驱动车轮前进。框架局部（阴影部分）和输出轴（阴影部分）的主要受力形式是（ ）
A、框架局部受压、输出轴受拉 B、框架局部受拉、输出轴受扭转 C、框架局部受扭转、输出轴受剪切 D、框架局部受弯曲、输出轴受扭转 -
13、如图所示的悬吊式抓取机构，当施加拉力F，工件被夹紧后，杆件1与杆件2的主要受力和变形形式是（ ）
A、杆件1受拉，杆件2受扭转 B、杆件1受弯曲，杆件2受弯曲 C、杆件1受弯曲，杆件2受拉 D、杆件1受拉，杆件2受拉 -
14、如图所示为一款立式广告牌展示架，使用时斜杆上放置广告牌，根据需要可以调整广告牌的倾角。以下关于展示架的说法正确的是（ ）
A、斜杆固定广告牌时，斜杆主要受扭转变形 B、连接处A要采用铰连接，连接处B应是刚连接 C、将支撑杆的横截面积增大，可以提高展示牌的稳定性 D、增加支撑杆的长度，可以提高展示牌的强度 -
15、如图所示的压紧机构，在力F的作用下，驱动杆通过连杆1、摆杆、连杆2带动压杆向下运动，将工件压紧。压紧时，连杆1和连杆2与摆杆垂直，且连杆2与压杆在同一直线上，此时连杆1、摆杆、连杆2、压杆的主要受力形式是（ ）
A、连杆1受拉、摆杆受扭转、连杆2受压、压杆受压和受弯曲 B、连杆1受压、摆杆受弯曲、连杆2受压、压杆受压和受弯曲 C、连杆1受压、摆杆受扭转、连杆2受拉、压杆受压 D、连杆1受压、摆杆受弯曲、连杆2受压、压杆受压 -
16、如图所示是机床专用夹紧机构，压下手柄，钩头板夹紧工件．下压手柄时，各构件的受力和变形形式为（ ）
A、连杆受压、钩头板受弯曲、销轴受剪切、抠板受拉 B、连杆受弯曲、钩头板受弯曲、销轴受剪切、抠板受压 C、连杆受压、钩头板受压、销轴扭转、抠板受拉 D、连杆受弯曲、钩头板受压、销轴受剪切、抠板受压 -
17、如图所示为一款健身踏步机。当踏板被踩下去的过程中，踏板、轴销和活塞杆主要的受力形式分别为（ ）
A、踏板受压，轴销受拉，活塞杆受弯曲 B、踏板受压，轴销受压，活塞杆受压 C、踏板受弯曲，轴销剪切，活塞杆受压 D、踏板受弯曲，轴销剪切，活塞杆受弯曲 -
18、如图所示是一种自动剪刀装置，凸轮带动杆1上下运动，带动剪刀做剪切运动。在剪刀闭合过程中，构件主要受力形式描述正确的是（ ）
A、杆1受弯曲、杆2受压、杆3受压 B、杆1受弯曲、杆2受拉、杆3受压 C、杆1受扭转、杆2受压、杆3受压 D、杆1受扭转、杆2受拉、杆3受压 -

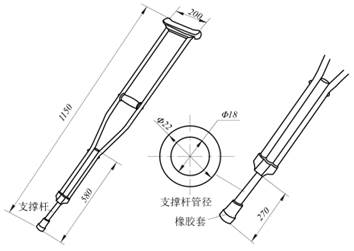

19、小明的脚崴了，医生给他配了根拐杖，他用了一段时间，发现撑拐时有明显震动，于是
他想将拐杖改进。请你帮助小明设计该减震拐杖，设计要求如下：
1）仅允许对支撑杆进行改造；
2）改造后的拐杖长度不变，应有明显的减震功能；
3）连接可靠，具有一定的强度；
4）主材采用弹簧、直径大小合适的实心钢柱，辅材自选；
5）实心钢柱可采用焊接，需考虑组装的可行性 ；
请完成下列任务：
请完成下列任务：
(1)、设计该改造结构，不需要考虑的尺寸是 、（从①270；②Ф22；③580；④200；⑤Ф18 中，选择合理的选项填入横线中）；(2)、制作时，需要对支撑杆进行适度改造，从台虎钳夹持的牢固性和防止支撑杆外观受损角度考虑，下列选项中合理的是A、
B、
C、
(3)、画出草图，并标上合理的尺寸。 -
20、请补全三视图中所缺的三条图线,。
