浙教版（新教材）八上 3.4 欧姆定律及其应用 同步练习
试卷更新日期：2025-09-23 类型：同步测试
一、选择题
-
1. 一个阻值为20欧的电阻，测得通过它的电流为5安，那么此时加在这个电阻两端的电压是（ ）
A、4伏 B、10伏 C、0.25伏 D、100伏2. 小李同学闭合开关后，亮着的白炽灯突然熄灭，检查后发现灯丝断了，小李重新把灯丝搭接起来（如图所示）继续使用，发现灯泡更亮了，则此时灯丝的（ ）
A、电阻增大，电流减小 B、电阻减小，电流增大 C、电阻和电流都增大 D、电阻和电流都减小3. 如图所示，下列关于该电路中电流表的说法，正确的是 ( )

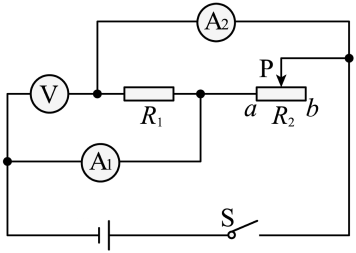

A、当只闭合S1 时，灯L1亮，电流表测L2中的电流 B、当S1、S2、S3都闭合时，灯L1、L2全亮，电流表测 L2中的电流 C、当只闭合S1 和S2时，灯L1亮，L2不亮，电流表测 L2 中的电流 D、当只闭合S3时，灯L2亮，灯L1也亮，电流表未被接入电路中4. 如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器 R2的滑片P 向b端滑动时，以下说法正确的是 ( )
A、电压表V 的示数变大 B、电流表 A1的示数变大 C、电流表A2的示数变小 D、电压表V 的示数与电流表 A2的示数的比值不变5. 一电阻两端的电压为6 V，通过的电流为1 A；若将它接在另一电路中，通过的电流变为0.5 A，则电阻两端的电压为（ ）A、6 V B、3 V C、9 V D、12 V6. 在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时 （ ）
A、电流表A 的示数不变 B、电压表V 的示数变小 C、电压表V 的示数与电流表A 的示数的比值变大 D、电路的总电阻变小7. 下图是伏安法测电阻的电路图，下列有关叙述不正确的是（ ）
A、该实验的原理是 B、闭合开关前，滑动变阻器的滑片 P 应处于B端 C、滑动变阻器的作用是保护电路、改变电路中的电流大小 D、实验中当滑动变阻器的滑片向 A 端移动时，电压表的示数变小8. 如图所示为某电子秤的结构示意图，其中 P 是一个可以紧贴AB 滑动的金属滑片，S为自动控制开关。闭合开关 S，秤盘内不放物体时，电子秤刻度表的示数为0；秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤的量程时，开关 S 自动断开，电子秤无示数。下列判断中，正确的是（ ）
A、电子秤的刻度表是一个电流表，它的示数越小说明所称物体的质量越大 B、电子秤的刻度表是一个电压表，它的示数越大说明所称物体的质量越大 C、电子秤的 AB 部分是一个滑动变阻器，且A 端为绝缘体 D、电阻R0去掉后，也能保证电路安全工作9. 小金进行课外实验探究时，发现了一些有趣的实验现象，如图所示：
①根据电路图，连接电路（钨丝由一个白炽灯除去玻璃罩制成）；
②闭合开关S，小灯泡L发光，钨丝不发光；
③向钨丝吹气时，小灯泡L变亮，钨丝不发光；
④用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，移除酒精灯后，小灯泡L逐渐恢复亮度。
下列分析正确的是（ ）
A、步骤②可推得，通过钨丝的电流小于小灯泡L的电流 B、步骤③可推得，钨丝的电阻增大了 C、步骤④可推得，给钨丝加热时，电路中的电流变大 D、本实验可推得，钨丝的电阻随温度的升高而增大10. 某科技小组为快递公司设计了一套计数装置，电路如图所示。R1为光敏电阻(当有光照射时电阻变小)，激光被遮挡一次，计数器会自动计数一次(计数器可视为电压表)，R2为定值电阻。现闭合开关，计数装置正常工作。当激光被物体遮挡时，下列说法正确的是
A、R1两端的电压变大 B、R2两端的电压变大 C、通过R2的电流变大 D、通过R1与R2的电流之比变小11. 科学兴趣小组开展“制作可调式电热水壶”的活动。设计电路时要求满足：闭合开关后，顺时针调节变阻器的旋钮滑片P时，通过发热体的电流增大，产热加快；同时反映发热体功率高低的显示仪（电压表）示数增大。下列设计符合要求的是（ ）A、
B、
C、
D、
12. 如图，某科技小组设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，水位最低时，滑杆P位于R的a端处，L是一个指示灯，电路各部分接触良好，不计导线电阻，下列说法正确的是（ ）
A、当水位下降时，电流表示数变小，指示灯变暗 B、当电压表示数变大，指示灯变亮，则表明水位上升 C、滑片P升降过程中，电压表示数与电流表示数的比值始终不变 D、若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线13. 如图甲所示滑动变阻器的滑片从a端滑到b端的过程中，电流表和电压表示数变化的规律如图乙所示。下列说法正确的是( )
A、滑片向左移动时， 电压表示数变大 B、滑动变阻器的最大阻值为60欧 C、电源电压为6伏， 的阻值为10欧 D、滑片移动过程中，两电表变化量的比值不变二、填空题
-
14. 在如图所示的电路中，三个电表A、B、C均连接正确，闭合开关后，两个小灯泡L1、L2均正常发光，A、B、C的读数分别为1.5、4.8和1.2(单位均为V或A)。
(1)、图中的三个电表中，属于电压表的是(填字母)。(2)、电路中L1 的电阻为Ω。15. 如图为甲、乙两电器元件的电流与电压关系图。
(1)、随着电流增大，甲元件的电阻（选填“增大”、“不变”或“减小”）。(2)、当将甲、乙两元件并联在6V电源电压下，则电路中总电流为A。16. 电阻R1与R2的I﹣U图象如图所示。当R2上的电压为1.5V时， R2的阻值是Ω；若将它们并联连接到电压为2.5V的电源上，则干路的电流是A。
17. 小嘉同学利用如图甲所示的电路研究电流、电压、电阻之间的关系，电源电压恒为3V，实验中小嘉更换了5Ω、10Ω、15Ω、20Ω、25Ω共5个定值电阻Rₓ， 得到如图乙所示的图像。请回答：
(1)、本次实验小嘉研究的是的关系。(2)、通过本实验，可以初步得出的实验结论是。18. 如图所示为小灯泡L和定值电阻R的电流与其两端电压的关系。完成下列问题：
(1)、 则图中表示灯泡的是(填“a”或“b”) ；(2)、当把它们串联在0.8安电路中时，L的电阻为欧；(3)、当把它们并联在2伏电路中时， 电路的总电阻为欧。19. 如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的关系图像如图b所示，根据图像的信息可知：(填“甲”或“乙”)是电压表 示数变化的关系图像，电源电压为伏，电阻 的阻值为欧。
三、实验与探究题
-
20. 在电学实验中，相同的电路往往有不同的作用，如图所示。
(1)、在探究电流与电阻关系的实验中，当 时，滑动变阻器的滑片 P 在如图所示的位置，当 Rx 从5 Ω换成10Ω时，滑片 P 最终将更靠近原来P 所在位置的(填“左”或“右”)侧。(2)、在探究电流与电压关系的实验中，改变滑动变阻器的滑片 P 位置的目的是。(3)、利用该电路图还可以进行的实验。21. 某同学在探究“电流与电阻的关系”实验时设计了图甲所示的电路图，电源电压恒为3V。
(1)、请用笔画线代替导线，将图乙所示的实物图连接完整(导线不允许交叉)。(2)、正确连接电路后，闭合开关。该同学发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图丙所示的状态，则电路故障可能是。(3)、排除电路故障后继续实验，依次更换不同阻值的定值电阻，读出电流表的示数，实验数据如表所示。根据实验数据分析，该同学在实验操作中存在的错误是。实验次数
1
2
3
4
电阻R1/Ω
5
10
15
20
电流 I/A
0.20
0.15
0.12
0.10
(4)、该同学采用上表中第1次实验数据后，为了按正确的操作完成10Ω、15Ω、20Ω时三组数据的测量，应选择最合适的滑动变阻器是。(实验室有“20Ω2A”、“50Ω2A”和“100Ω2A”三种规格的滑动变阻器)22. 厚膜电阻是一种被广泛用于高温电子设备中的定值电阻，具有耐高温的特性。小明想测定某一型号的厚膜电阻的大小，设计如图甲实验。连接电路后，闭合开关，移动滑动变阻器滑片，测量并记录实验数据如表所示。
(1)、请完成实物图甲的连接（要求滑动变阻器滑片在最左端时连入的阻值最大）；(2)、请根据图乙，第三次实验的电压是V；(3)、分析表中数据，请写出得出厚膜电阻阻值的方法；实验次数
电压（伏）
电流（安）
1
4.9
0.1
2
9.8
0.2
3
0.25

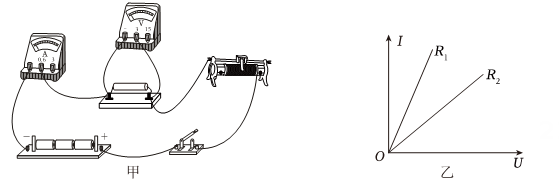

(4)、查阅资料发现：该厚膜电阻材料为导电金属陶瓷，滑动变阻器金属丝材料为镍铬合金丝，两种材料电阻随温度变化如丙图所示。保持滑片不变，开关闭合一段时间后，小明发现电压表示数减小，请解释其原因：。23. 在“探究电流与电压的关系”实验中，小江设计并连接了如图甲所示的电路，其中电源为三节新的干电池(每节电池电压为1.5V，且保持不变)。
(1)、连接电路后，可以先用开关进行试触，若试触时，发现电压表的指针有明显偏转，而电流表的指针没有偏转。则出现这种现象的原因可能是定值电阻。 (选填“断路”或“短路”)(2)、检查好电路后，移动滑动变阻器的滑片，进行6次实验，并将测得的实验数据记录在表格中。实验次数
1
2
3
4
5
6
电压U/V
1.0
1.6
2.2
2.8
3.4
4.0
电流I/A
0.10
0.16
0.22
0.28
0.34
0.40
分析表中数据可知：在电阻一定的情况下，；

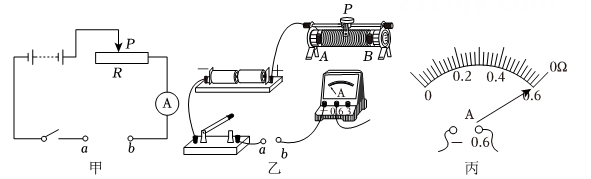

(3)、同桌的小滨分别用两个阻值未知的电阻R1和R2进行实验，得到两个电阻的I-U图象，如图乙所示。由图象可判断出R1R2。 (选填“>” “<”或“=”)24. 同学们通常用“伏安法”测量并计算某导体的电阻。科学兴趣小组设计并制作了一个可以直接测量电阻阻值的仪器。他们设计了如图甲所示的电路，a、b为接线柱用于接待测电阻。当a、b接入电阻阻值不同时，电流表示数也随之改变，在电流表相应位置标上对应电阻值。已知电源电压恒为9V，电流表量程为0.6A。
(1)、根据电路图甲用笔画线代替导线在图乙中完成实物图的连接，使滑片P向右移时阻值变小。(2)、标零。用导线将a、b直接连起来，移动滑动变阻器R的滑片P，使电流表指针正好偏转到满刻度0.6A处，在此刻度处标为“0Ω”，如图丙所示，此时变阻器接入电路中的阻值R=Ω。(3)、标刻度。调零后保持滑动变阻器阻值不变，将一个阻值为 30Ω的定值电阻接入a、b接线柱后，计算此时电流表示数应为 A，在电流表该刻度处标上“30Ω”。据此原理，可把电流表改为测量电阻的仪器。测量。使用制作的测电阻仪器测未知导体的电阻。
25. 小金进行“伏安法测电阻”的实验，实物图如图甲所示。
（1）请你用笔画线代替导线将实物图连接完整；（要求：滑动变阻器滑片向左移时，电流表示数变大，且导线不交叉）
（2）某次实验中，移动滑片使电压表示数为2.0V，此时电流表的指针位置如图乙所示，本次测得R0的阻值为Ω（保留1位小数）；
（3）实验后，小张同学设计了另外一种测电阻的方法，电路图如图丙所示。Rx为待测电阻，电源电压恒定，定值电阻R0 ， 实验步骤如下：
①保持开关S2断开，闭合开关S、S1 ， 读出并记录电流表示数I1；
②；处理实验数据，可求得Rx=Ω。（用物理量符号表示）
四、综合题
-
26. 如图所示的电路中，电源电压恒为30V，电阻R1为15Ω。同时闭合开关S1、S2时，电流表的示数为2.5A。求：
(1)、通过电阻R1的电流。(2)、电阻R2的阻值。27. 某科技创新小组设计的体重计电路原理图如图所示，用电压表的示数大小表示体重的大小。其中电源电压恒为6V，定值电阻R0为10Ω，电压表量程为0～3V，R是压敏电阻，R的阻值与平板受到压力F对应的部分数据如下表，平板质量不计。压力F/N
0
60
200
500
900
1500
压敏电阻R/Ω
30
25
20
15
10
5
(1)、体重秤上不站人时，电压表读数为多少伏？(2)、小明站在平板上称量时，电压表指针指在2.4V处，则小明的体重为多少牛？28. 空气质量指数是环境监测的重要指标。为了检测当地的空气质量指数，某项目化小组设计了如图甲所示的检测电路，R为气敏电阻，其电阻与空气质量指数的关系如图乙所示。已知电源电压为6伏且保持不变，电压表量程为0～3伏，定值电阻R0=10欧。请回答下列问题：
(1)、空气质量指数由200下降至100的过程中，气敏电阻的阻值。（选填“变大”、“变小”或“不变”）(2)、当电压表示数为3伏时，对应的空气质量指数为多少？(3)、若要使电压表示数最大（3伏）时对应的空气质量指数为400，请设计出一种改进的方案。（通过计算说明改进后的具体数值）29. 某STEM小组同学展示了一款“垃圾分类机器人” （图甲），机器人的机械手捡起不同“垃圾样品”时，会通过手上的探针检测样品的电阻大小，投入到相应的垃圾桶（图乙）。检测电路如图丙，电源电压U为1.5伏，定值电阻R1阻值为10欧，电压表量程为0~3伏， “垃圾样品”电阻参考值如表。
垃圾类别
垃圾样品电阻值/Ω
可回收垃圾
<10
餐厨垃圾
10~30
有害垃圾
30~50
其他垃圾
>50
(1)、机器人在某“垃圾样品”上取样检测时，检测电路中电压表示数为1伏，则该“垃圾样品”会被投入图乙中的哪个垃圾桶。（写出计算过程）(2)、检测时，根据电压表指针的偏转角度来判断垃圾样品的类别。老师提出：测量相同样品时，电压表的偏转角度应尽量大一些。请提出两项具有可行性的改进建议，并进行说明。。
