广东省潮州市高级中学2024-2025学年高二上学期11月期中物理试题

试卷更新日期：2024-11-13 类型：期中考试

进入出卷网下载

一、选择题（1-7单选每题4分，8-10多选每题6分，全部选对的得6分，选对但不全的得3分，有选错或不答的得0分）

1. 下列家用电器中把电能主要转化为内能的是（　　）

A、电风扇 B、电熨斗 C、洗衣机 D、吸尘器

查看试题解析
2. 如图所示，正点电荷Q固定在光滑绝缘水平面上，带负电的试探电荷q在水平面上沿椭圆轨道绕它运动。正点电荷位于椭圆的一个焦点上，a、b为椭圆半长轴上的两端点，c、d两点位于椭圆上且以a、b连线为对称轴对称，则（　　）

A、c、d两点的场强相同 B、c、d两点的电势相同 C、试探电荷q在a点的电势能小于在d点的电势能 D、试探电荷q从a运动到d的过程中，电场力做负功

查看试题解析
3. 如图所示，在场强为E的匀强电场中有A、B两点，AB连线长L，与电场线夹角为α。则AB两点的电势差为（　　）

A、零 B、EL C、ELcosα D、ELsinα

查看试题解析
4. 如图所示，a、b、c为电场中同一条水平方向电场线上的三点，c为ab中点，a、b电势分别φ_a=3V，φ_b=1V．下列叙述正确的是（）

A、该电场在c点处的电势一定为2V B、一正电荷在a点所受电场力一定大于在b点所受电场力 C、一正电荷运动到c点时受到的电场力由c指向a D、一正电荷从c点运动到b点电场力做正功

查看试题解析
5. 如图所示，实线AB为一电子在电场中的运动轨迹，虚线为等势线且相邻两等势线间的电势差相等、距离相等，电子运动到等势线φ₁上时，具有动能30J，它运动到等势线φ₃上时，具有动能10J。令φ₀=0，电子重力不计，则下列说法正确的是（　　）

A、电场方向水平向左 B、电子在运动过程中加速度变小 C、电子在A点的电势能为负值 D、当该电子的电势能为4J时，其动能大小为36J

查看试题解析
6. 在如图甲所示的平行板电容器A、B两极板上加上如图乙所示的电压，开始B板的电势比A板高，这时两极板中间原来静止的电子在静电力作用下开始运动，设电子在运动中不与极板发生碰撞，则下述说法正确的是（不计电子重力）（）

A、电子一直向B板运动 B、电子一直向A板运动 C、电子先向A板运动，然后向B板运动，再返回A板做周期性来回运动 D、电子先向B板运动，然后向A板运动，再返回B板做周期性来回运动

查看试题解析
7. 如图所示，直线A为某电源的 $U - I$ 图线，曲线B为某小灯泡L的 $U - I$ 图线的一部分，用该电源和小灯泡L串联起来组成闭合回路时灯泡L恰能正常发光，则下列说法中正确的是（）

A、此电源的电动势为4V，内电阻为 $\frac{2}{3}$ Ω B、此电源的短路电流为6A C、灯泡L的额定电压为3V，额定功率为6W D、把灯泡L换成阻值恒为1Ω的纯电阻，电源的输出功率将不变

查看试题解析

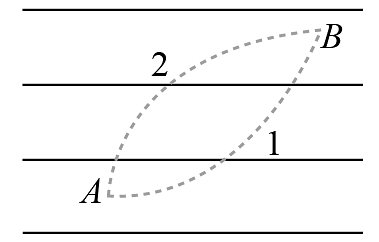

8. 如图所示，平行线代表电场线，但未标明方向，一个带正电、电量为 $10^{- 6} C$ 的微粒在电场中仅受电场力作用，当它从A点运动到 $B$ 点时动能增加了 $10^{- 5} J$ ，已知A点的电势为 $- 10 V$ ，则以下判断正确的是（　　）

A、微粒的运动轨迹如图中的虚线1所示 B、微粒的运动轨迹如图中的虚线2所示 C、 $B$ 点电势为零 D、 $B$ 点电势为 $- 20 V$

查看试题解析
9. 如图所示，两块水平放置的平行正对的金属板a、b 与电池相连，在距离两板等远的M点有一个带电液滴处于静止状态。若b板不动，将a板向下平移一小段距离，但仍在M点上方，稳定后，下列说法中正确的是（　　）

A、液滴将向上加速运动 B、M点电势升高，液滴在M点时电势能将减小 C、M点的电场强度变小了 D、在a板移动前后两种情况下，若将液滴从a板移到b板，电场力做功不相同

查看试题解析
10. 如图所示的电路中，两平行金属板之间的带电液滴处于静止状态，电流表和电压表均为理想电表，由于某种原因灯泡L的灯丝突然烧断，其余用电器均不会损坏，则下列说法正确的是（）

A、电流表、电压表的读数均变大 B、电源内阻消耗的功率变大 C、液滴将向上运动 D、电源的内阻消耗功率不变

查看试题解析

二、实验题（20分）

11. 某同学用伏安法测定待测电阻 $R_{1}$ 的阻值（约为10 $kΩ$ ），除了R₂ ，开关S、导线外，还有下列器材供选用：
A．电压表（量程0~1V，内阻约为10 $kΩ$ ）
B．电压表（量程0~10V，内阻约为100 $kΩ$ ）
C．电流表（0~1mA内阻约为30 $Ω$ ）
D．电流表（0∼0.6A，内阻约为0.05 $Ω$ ）
E．电源（电动势1.5V，额定电流0.5A，内阻不计）
F．电源（电动势12V，额定电流2A，内阻不计）
G．滑动变阻器 $R_{0}$ （阻值范围0~10 $Ω$ ，额定电流2A）

(1)、为使测量尽量准确，电压表选用，电流表选用，电源选用，（均填器材的字母代号），滑动变阻器器采用接法（填“分压”或“限流”）；

(2)、用螺旋测微器测量金属丝的直径，示数如图所示，读数为mm；用游标卡尺测量金属丝的长度，示数如图所示，读数为cm。

查看试题解析
12. 某物理兴趣小组欲将电流表 $A_{1}$ 改装成量程为 $15 V$ 的电压表。小组同学先用如图甲所示的电路测量电流表 $A_{1}$ 的内阻，提供的实验器材有：
A.电流表 $A_{1}$ （量程为 $1 mA$ ，内阻约为 $290 Ω$ ）；
B.电流表 $A_{2}$ （量程为 $1.5 mA$ ，内阻约为 $200 Ω$ ）；
C.定值电阻（阻值为 $600 Ω$ ）；
D.定值电阻（阻值为 $60 Ω$ ）；
E.滑动变阻器R；
F.一节新的干电池E；
G.开关S及导线若干。
（1）图甲中的电阻 $R_{0}$ 应选用（填“C”或“D”）。
（2）根据图甲，用笔画线代替导线，补充完成图乙中实物间的连线。
（3）正确连接线路后，闭合开关S，调节滑动变阻器的滑片，获得多组 $A_{1}$ 的示数 $I_{1}$ 和 $A_{2}$ 的示数 $I_{2}$ ，将对应的数据在 $I_{2} - I_{1}$ 坐标系中描点，作出 $I_{2} - I_{1}$ 图像如图丙所示， $A_{1}$ 的内阻为 $Ω$ （结果保留三位有效数字）。
（4）给 $A_{1}$ 串联一个阻值为 $k Ω$ （结果保留三位有效数字）的定值电阻，可将 $A_{1}$ 改装成量程为 $15 V$ 的电压表V。
（5）用标准电压表 $V_{0}$ 与V并联进行校准。当 $V_{0}$ 的示数为 $12.4 V$ 时， $A_{1}$ 的示数为 $0.80 mA$ ，则V的实际量程为V（结果保留三位有效数字）。

查看试题解析

三、计算题（本题3小题，共34分，答题时应写出必要的文字说明、方程和重要演算步骤，只写出最后答案的不能得分。）

13. 微型吸尘器的直流电动机内阻一定，当加上0.3 V电压时，通过的电流为0.3 A，此时电动机不转；当加上2 V电压时，通过的电流为0.8 A，电动机正常工作。求正常工作时：
（1）在10 s内电流做的功；
（2）产生的热功率；
（3）转化为机械能的功率各是多少。

查看试题解析
14. 如图所示，水平放置的平行板电容器与某一电源相连，它的极板长 $L = 0.4 m$ ，两板间距离 $d = 4 \times 10^{- 3} m$ ，有一束由相同带电微粒组成的粒子流，以相同的速度 $v_{0}$ 从两板中央平行极板射入，开关S闭合前，两板不带电，由于重力作用微粒能落到下板的正中央，已知微粒质量为 $m = 4 \times 10^{- 5} kg$ ，电量 $q = + 1 \times 10^{- 8} C$ 。（ $g = 10 {m/s}^{2}$ ）问：

(1)、微粒入射速度 $v_{0}$ 为多少？

(2)、为使微粒能从平行板电容器的右边射出电场，电容器的上板应与电源的正极还是负极相连？所加的电压U最大值是多少？

查看试题解析
15. 如图所示的装置由加速器、辐向电场和平移器组成，平移器由两对水平放置、相距l的相同平行金属板构成，极板长度为l、间距为d，两对极板间偏转电压大小相等、电场方向相反。如图所示，一比荷为k的带正电粒子由静止经加速电压 $U_{0}$ 加速后，垂直进入辐向电场（电场强度方向指向圆心），沿着半径为R的圆弧虚线（等势线）运动，之后水平射入偏转电压为 $U_{1}$ 的平移器，最终离开时打在荧光屏上的A点。不同区域内电场互不影响，不计粒子的重力。求：
（1）粒子射出加速器时的速度大小 $v_{1}$ ；
（2）圆弧虚线处电场强度E大小；
（3）粒子从进入平移器到打在A点，求竖直总位移y。

查看试题解析
