一、根据小聪生活中的相应情景，完成下面小题。

1. 小聪家旁工地上有两台塔式起重机，对于它们工作时的说法正确的是（　　）

A、起重机吊起工件水平匀速移动时，拉力对工件做了功 B、工件在被匀速提升的过程中，机械能增加 C、功率大的起重机一定做功多 D、机械效率高的起重机功率大

查看试题解析
2. 这是小聪对他家厨房中相关物理知识的解释，其中正确的是（　　）

A、从冰箱中取出冻肉解冻时，冻肉的温度不变，内能不变 B、炒菜主要是通过做功的方式来增加菜的内能 C、刚出锅的热馒头很烫，因为热馒头含有的热量较多 D、热水瓶的瓶塞被水蒸气顶起的过程中，水蒸气的内能减少温度降低

查看试题解析

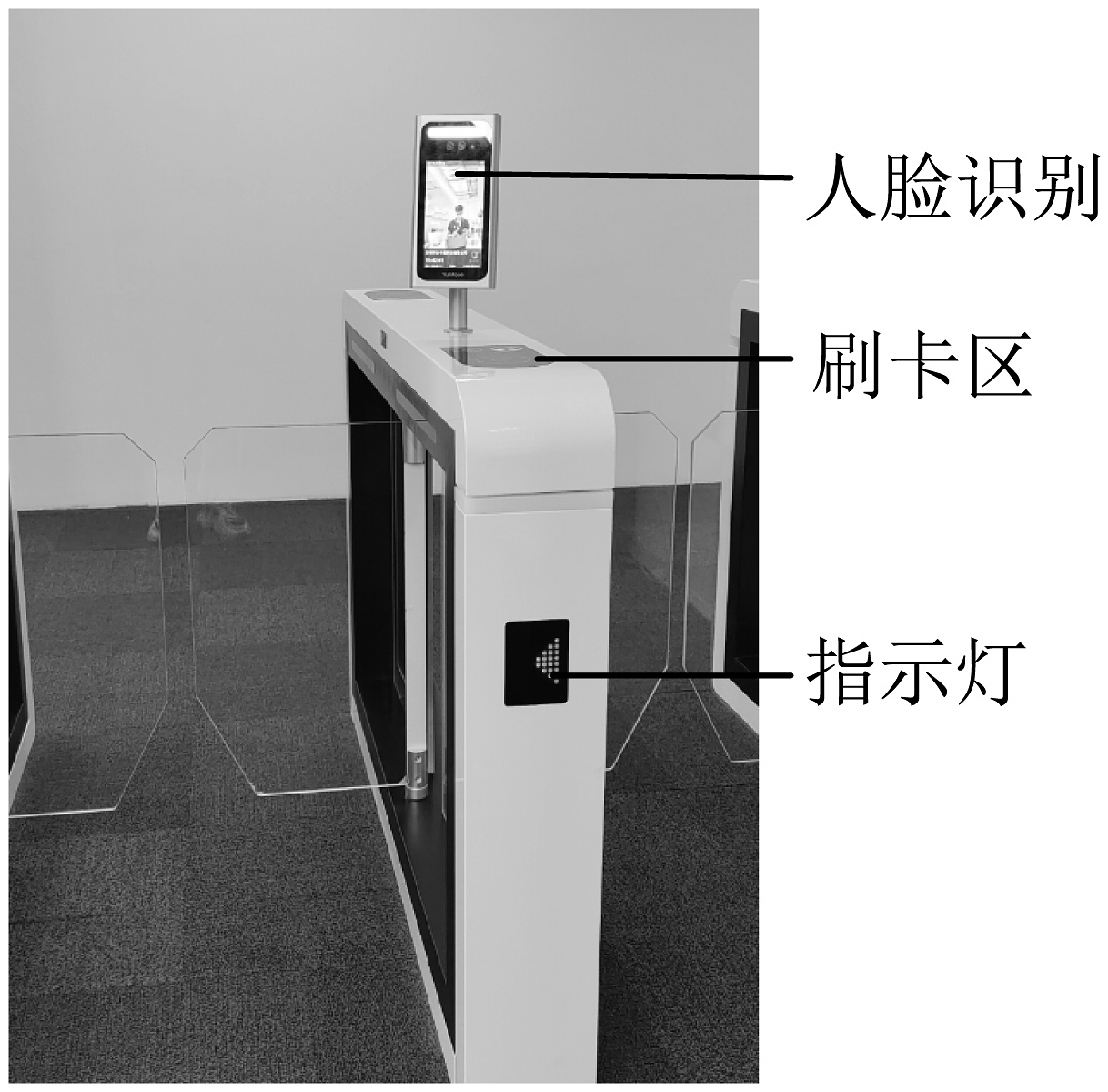

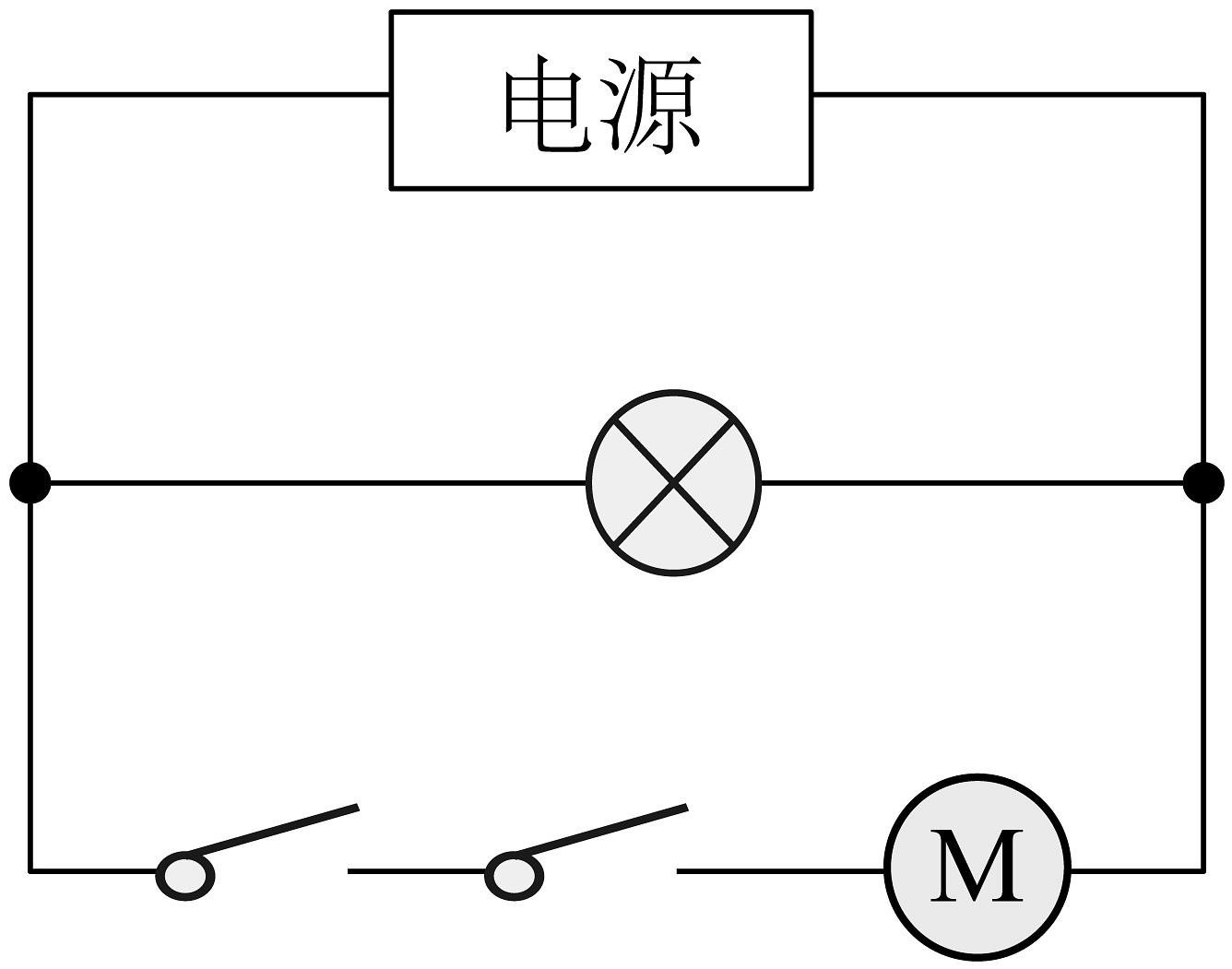

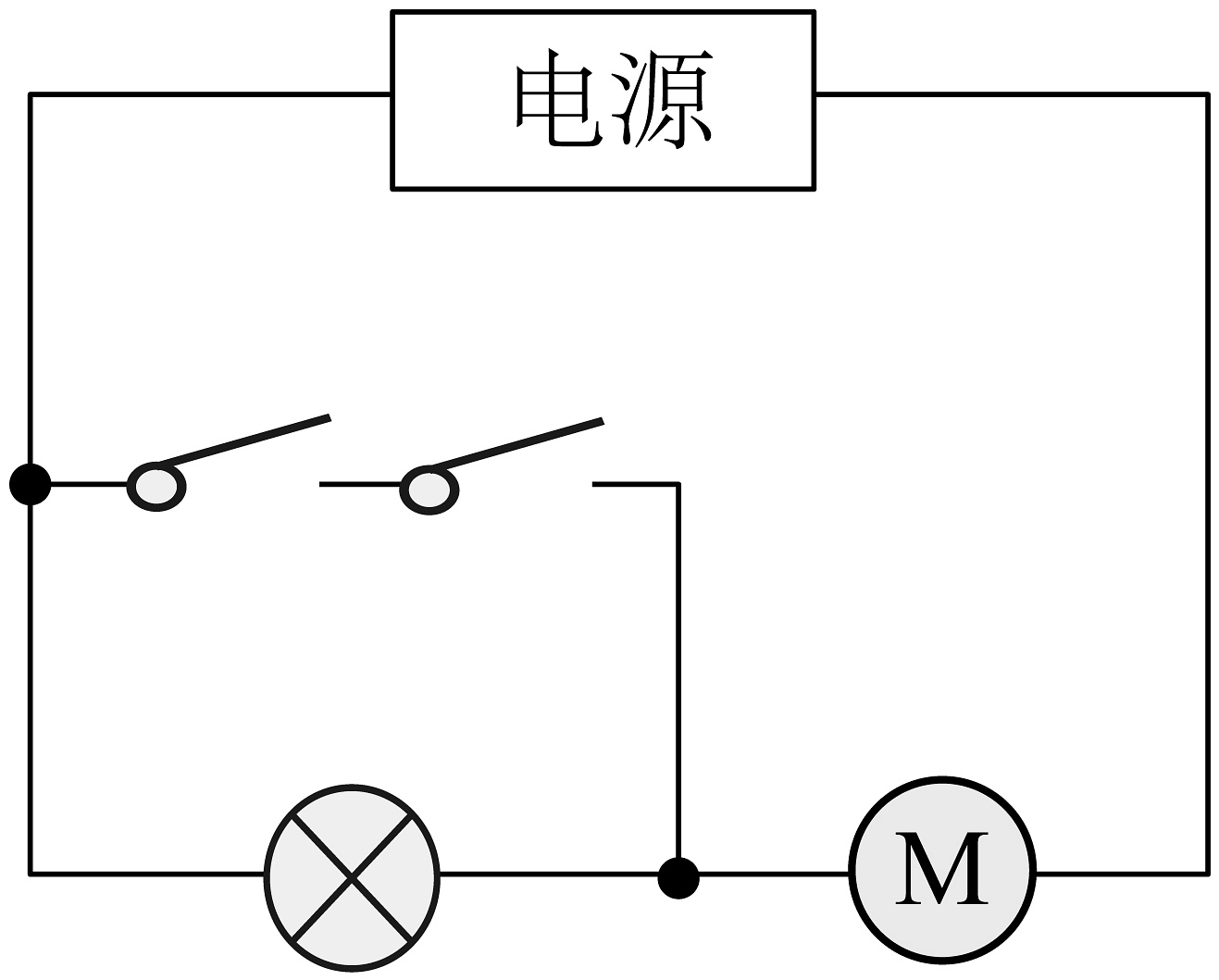

3. 如图所示，小聪居住的小区安装了智能门禁系统，他进入小区必须通过刷卡或人脸识别，当门禁系统接通电源后，指示灯发光。刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（）

A、 B、 C、 D、

查看试题解析
4. 在课外实践活动中，小聪对汽车所涉及的物理知识有了更进一步的了解，下列总结中不正确的是（　　）

A、汽车爬坡时，司机减速行驶是为了增大牵引力 B、汽车的水箱中装水用来做冷却液，是利用了水的比热容大的特点 C、汽车在盘山公路上坡行驶时可以省力也能省功 D、运输汽油的油罐车通常在地上拖一根铁链是为了防止静电造成的危害

查看试题解析
5. 以下关于物体的内能、热量、温度说法正确的是（　　）

A、温度相同的物体接触时不发生热传递 B、80℃的水一定比30℃水的内能大 C、物体吸收热量，温度一定升高 D、物体的内能增加，一定是从外界吸收了热量

查看试题解析
6. 关于图所示的实物电路，在S₁、S₂都闭合后，下列说法正确的是（　　）

A、通过L₁与L₂的电流一定相等 B、通过L₁与L₂的电流一定不相等 C、L₁与L₂两端的电压一定相等 D、L₁与L₂两端的电压之和等于电源电压

查看试题解析
7. 如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L₁和L₂的电流分别为（）

A、1.2A，1.2A B、0.3A，0.3A C、1.2A，0.3A D、1.5A，0.3A

查看试题解析

二、填空题（本大题7小题，每空1分，共21分）

8. 2024年9月25日，中国人民解放军火箭军成功向太平洋发射了一枚洲际弹道导弹，展现了我中华民族的强大。导弹加速升空时能转化为能，随着燃料的质量减小，燃料的热值（选填“变大”“变小”“不变”）

查看试题解析
9. 如图甲是一台单缸四冲程汽油机工作状态示意图，由图甲可以看出，它此时处在冲程，其能量转化情况与（选填“乙”或“丙”）图相同。若此汽油机飞轮的转速为 $3600 r / \min$ ，汽油机 $1 min$ 对外做功次。

查看试题解析
10. 如图所示，斜面长1m，高0.4m，小明在沿斜面用5N的拉力向上匀速拉动一个重为10N的物体到斜面顶端的过程中，物体的动能（选填“变大”“变小”“不变”），物体所受摩擦力为N，斜面的机械效率为。

查看试题解析
11. 如图是某物质的熔化图像，该物质是（选填“晶体”“非晶体”），物质在C时刻的内能在B时刻的内能，物质在AB段的比热容在CD段的比热容。（两空选填“大于”“小于”“等于”）

查看试题解析

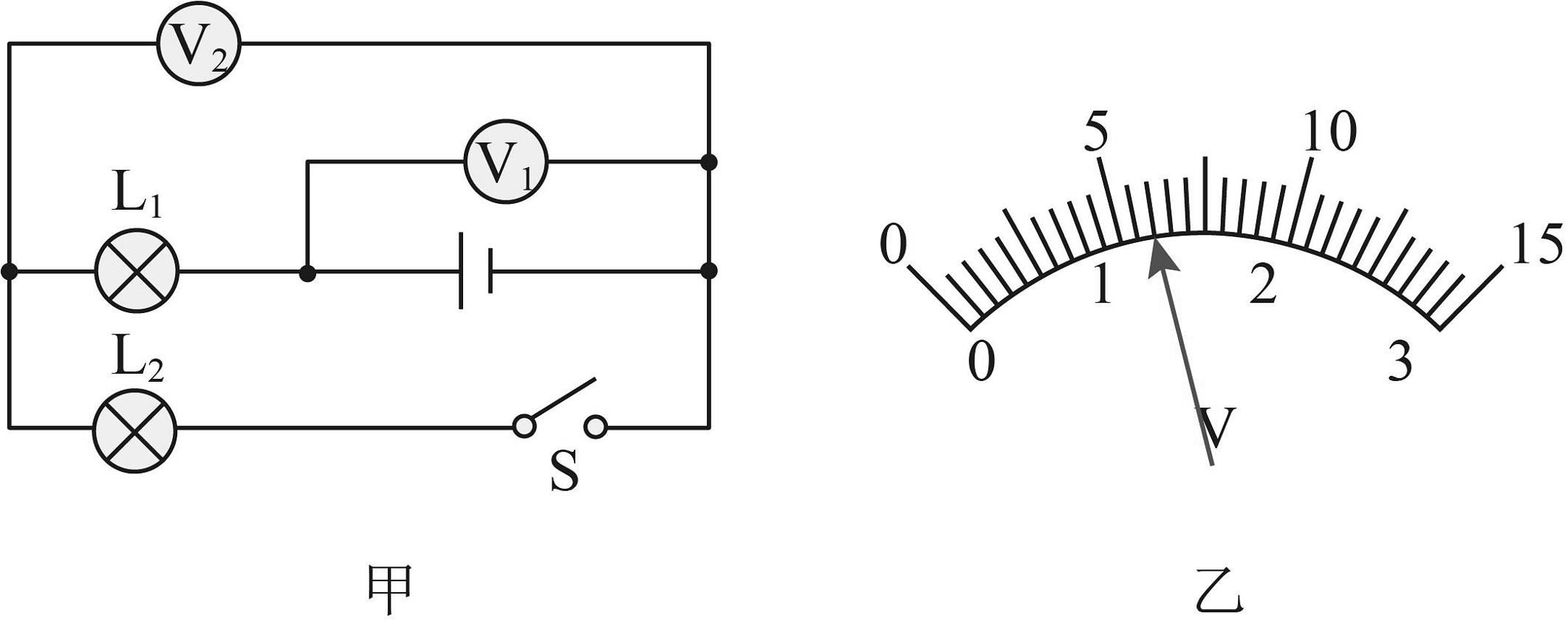

12. 在图甲所示电路中，当闭合开关后，两灯均发光，且 $L_{1}$ 比 $L_{2}$ 亮，这时两只相同的电压表指针偏转角度相同，指针位置均为如图乙所示，则通过两灯的电流 $I_{1}$ $I_{2}$ （选填“>”“=”“<”），此时灯 $L_{1}$ 两端的电压是V，灯 $L_{2}$ 两端的电压是V。

查看试题解析
13. 如图所示的电路中，使灯 $L_{1}$ 、 $L_{2}$ 串联，应闭合开关，要使 $L_{1}$ 、 $L_{2}$ 并联，应闭合开关，不允许同时闭合开关，否则会使电源短路。

查看试题解析
14. 如图所示的电路，电源电压保持不变。当开关S接到a时，电压表示数为9V，当开关S接到b时，电压表数为5V，电流表的示数为0.4A。电源电压是V；灯 $L_{1}$ 两端的电压是V，通过灯 $L_{2}$ 的电流为A。

查看试题解析

三、作图题（第（1）、（2）小题各2分，第（3）小题3分，共7分）

15. 作图题

(1)、为了方便夜间开门锁，有人发明了“感应照明门把手”，它利用感应开关 $S_{1}$ （人触摸把手， $S_{1}$ 闭合，不触碰则断开）和光敏开关 $S_{2}$ （白天断开晚上闭合）来自动控制电路，以达到夜间并且是有人开门触摸把手时，则锁孔旁LED灯发亮，达到照明的目的，请根据设计要求完成题图的实物图连接。

(2)、如图所示电路中，在○处分别填入电表，当开关闭合后，两灯均能发光。

(3)、根据实物图，在虚线框内画出电路图。

查看试题解析

四、实验题（本大题3小题，第16题6分，第17题7分，第18题7分，每空1分，共20分）

16. 如图所示是“测量滑轮组机械效率”的实验装置图。
实验次数
钩码的重力G/N
钩码提升高度h/m
拉力F/N
绳端移动的距离s/m
机械效率 $η$ /%
1
2
0.1
0.9
0.3
74
2
4
0.1
1.6
0.3
83
3
6
0.1
①
0.3
②

(1)、小明用弹簧测力计沿竖直方向提升不同数量的钩码，记录数据如表所示；

(2)、第3次实验，绳端测力计示数如图所示，则表格中编号为①的空格中应填，编号②的空格中应填（保留两位有效数字）；

(3)、从表格中的数据可得结论：用相同滑轮组提升钩码时，；如果使钩码升高的高度增加为原来的3倍，机械效率将（选填“增大”“减小”“不变”）；

(4)、汽车作为一种“机械”，提高效率对节能减排有重要意义。以下三种提高效率的方法中，方法与本实验的原理相同。
方法一：鼓励人们“拼车”出行，使汽车尽量装满人员
方法二：汽车制造厂用新材料减轻汽车重力
方法三：经常给汽车做保养，保持良好的润滑

查看试题解析
17. 小明随家人到海边游玩时，发现阳光下的海水和岸边的沙子温差很大，于是他带回一些岸边的沙子想比较水和沙子两种物质吸热能力的差异，他设计了如图甲乙所示的实验装置，所用的仪器规格也完全相同，请帮他完成。
加热时间/min
0
1
2
3
4
5
温度/℃
沙子
18
22
29
37
45
-
水
18
19
21
23
25
27

(1)、在两个相同的易拉罐内分别装入初温、相同的沙子和水。组装实验器材时，应按（选填“从上至下”“从下至上”）的顺序进行。

(2)、在实验中要控制（选填“加热时间”“升高的温度”）相同就可以确定水和沙子吸收相同的热量：加热完成后只要比较水和沙子（选填“加热时间”“升高的温度”）的多少，就可以比较出水和沙子吸热能力的差异。

(3)、用两盏相同的酒精灯同时加热沙子和水，加热过程中需用玻璃棒不断搅拌，搅拌的目的是：。

(4)、5min时，温度计显示沙子的温度如图丙所示，其读数为℃。

(5)、分析小明记录在表格中的数据可得沙子的吸热能力（选填“小于”、“等于”、“大于”）水的吸热能力。

查看试题解析
18. “探究串联电路特点”时，小明选用两只规格相同的灯泡连接的电路如图甲所示。

(1)、当小明按电路图连接完最后一根导线时两灯泡都亮了，原因是；

(2)、为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把电流表分别接入，闭合开关前，发现电流表指针如图乙所示，观察到这种现象后他应该；

(3)、在寻找“串联电路的电压关系”时，小明将电压表并联在 $L_{1}$ 两端，闭合开关，发现 $L_{1}$ 不亮， $L_{2}$ 亮，电压表指针不偏转，原因是。排除故障后，闭合开关，电压表示数如图丙所示，为了使实验结果更准确，接下来他应该；

(4)、小明测出 $L_{1}$ 两端的电压后，将电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法（选填“能”或“不能”）测出 $L_{2}$ 两端的电压；

(5)、正确实验操作后，测得A、B、C三处的电流记 $I_{A}$ 、 $I_{B}$ 、 $I_{C}$ ，测得AB、BC、AC两点间的电压 $U_{A B}$ 、 $U_{B C}$ 、 $U_{A C}$ 。下列说法正确的是______；

A、 $I_{A} > I_{B} > I_{C}$ B、 $I_{A} < I_{B} < I_{C}$ C、 $U_{A B} = U_{B C} = U_{A C}$ D、 $U_{A C} = U_{A B} + U_{B C}$

(6)、为了使结论更有普遍性，可采用的方法是：______。

A、换用不同规格灯泡多次实验 B、改变电源电压多次实验

查看试题解析

五、计算题（本大题2小题，第19题7分，第20题6分，共13分）

19. 中国目前已成为世界基建强国，如图甲所示的塔吊是基建的常用设备，其起重机构的部分结构可简化为如图乙所示的滑轮组模型。已知物体质量为120kg，动滑轮的重量为300N，在绳子自由端施加拉力F后物体在10s内匀速上升5m。不计绳重和一切阻力。求：
（1）提升物体时做的有用功；
（2）10s内拉力F的功率；
（3）此时滑轮组的机械效率。

查看试题解析

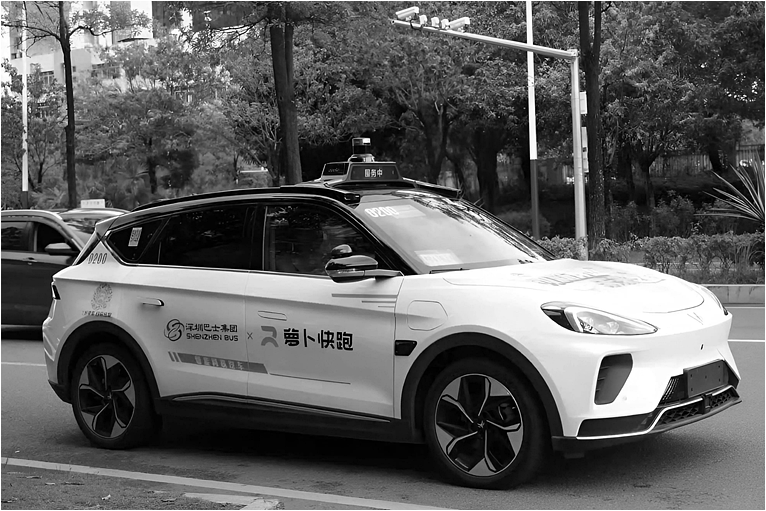

20. 百度旗下的“萝卜快跑”作为无人驾驶出租车的先行者，已在全国11个城市开展了载人测试运营服务，并取得了显著成效。无人驾驶汽车是一种智能汽车，主要依靠车内以计算机系统为主的智能驾驶仪来实现无人驾驶。某无人驾驶汽车沿水平路面匀速直线行驶了 $3 \times 10^{4} m$ ，发动机提供的牵引力为 $1.12 \times 10^{3} N$ ，消耗柴油2.1kg。［ $c_{水} = 4.2 \times 10^{3} J / (kg \cdot ℃)$ ， $q_{柴油} = 4 \times 10^{7} J / kg$ ］求：

(1)、消耗的柴油完全燃烧释放的热量；

(2)、汽车发动机的效率；

(3)、若2.1kg柴油完全燃烧释放的热量全部被水吸收，可将多少千克水从20℃加热到70℃。

查看试题解析

六、综合能力题（本大题3小题，第21题6分，第22题6分，第23题6分，每空1分，共18分）

21. 兴趣小组的同学认为车祸的危害程度与汽车的动能大小有关，于是他们进行了如下探究：

(1)、由“十次车祸九次快”可猜想：汽车的动能可能跟有关；由“安全驾驶莫超载”可猜想：汽车的动能可能跟有关；

(2)、他们做了如图所示的三次实验：用金属球模拟汽车，让金属球从斜槽的某一高度由静止开始滚下，碰到水平面上的物块，将物块撞出一段距离。物块被撞击得越远，说明金属球到达水平面时的动能就越。这是用到了科学探究实验方法的；

(3)、分析甲、丙两图的实验现象，可以初步得到的结论是：；

(4)、用甲、乙两图的实验现象所得到的结论，可以解释汽车（选填“超载”“超速”）行驶时危险性大的原因。

查看试题解析
22. 为了响应国家“低碳环保”的号召，小明家购买了一辆混合动力汽车，如图甲所示。混合动力汽车由一台内燃机和一台电机组成，这台电机既可以充当电动机驱动汽车，又可以充当发电机给蓄电池充电，汽车启动时，内燃机不工作，蓄电池通过电机向车轮输送动力，使汽车行驶，当需要高速行驶或蓄电池储存电能过低时，改由内燃机工作，一方面向车轮输送动力，另外通过电机给蓄电池充电。

(1)、当发电机给蓄电池充电时，蓄电池相当于。（选填“用电器”“电源”）

(2)、汽车在转向前，司机会拨动转向横杆，汽车向侧的前后两个转向灯就会同时闪亮、同时熄灭，如果其中一个损坏时，另一个仍能正常工作。这两个转向灯在电路中的连接方式为，转向横杆相当于电路中的。

(3)、在该混合动力汽车上装有一种定时音乐播放器，其原理如图乙所示。当闭合开关S，“定时开关”处于闭合状态时，指示灯（选填“会”“不会”）亮，播放器（选填“会”“不会”）播放音乐。

(4)、如图丙所示是选取我国某汽车尾气检测仪器上的三盏指示灯的电路图，已知通过指示灯 $L_{1}$ 和 $L_{2}$ 的电流分别为4mA和10mA，则通过指示灯 $L_{3}$ 的电流可能是mA。

查看试题解析
23. 阅读下列短文，回答问题。
彩灯为什么能闪烁
城市道路两侧的树上常有五光十色的彩灯，它们由许多小彩灯串联而成，有些彩灯还会不停地闪烁，如图甲所示。彩灯能闪烁是因为彩灯电路里串联了一只“跳泡”，它会使电路不断通断，引起彩灯一会灭一会亮。
图乙所示为跳泡的结构图，跳泡主要由充有氖气的玻璃泡、双金属触片、两个电极组成。双金属触片是由长和宽相同的铜片和铁片组成，且两金属片被紧紧地铆在一起，受热时铜片膨胀得比铁片大，双金属触片便向铁片那边弯曲。氖气的导电效果比双金属触片差得多，但通电后的热效应好，易产热。当彩灯电路未接通时，双金属触片与两个电极之间断开；接通电路后，跳泡内的电极之间产生了高压可以击穿氖气导电，彩灯发光，同时氖气导电时发热，引起跳泡内的双金属触片受热弯曲与两个电极接触，彩灯熄灭，跳泡里的氖气不再导电，氖气的温度迅速下降，双金属触片恢复原状导致两电极分离，此刻两电极之间又产生高压而击穿氖气导电，使彩灯发光。如此循环工作，彩灯就会不停地闪烁，

A.   B.   C.
（1）双金属触片在彩灯电路中相当于；
A．导线B．用电器C．电源D．开关
（2）已知铜的热膨胀程度大于铁的热膨胀程度，平直的铜铁双金属片遇热后将向（选填"铜"或“铁”）片方向弯曲。如上图是双金属触片在跳泡内的结构示意图，其中合理的是；（填字母）
（3）当双金属触片与两电极接触后，跳泡里的氖气不再导电的原因是；
（4）依据双金属触片的性质，小杜想设计双金属触片的温度自动报警电路。如图所示，当室温过高时红灯亮，室温过低时绿灯亮，请你帮小杜连接好电路。


查看试题解析
