广东省惠州市部分学校联考2024—2025学年九年级上学期期中测试物理试题（B卷）
试卷更新日期：2024-11-16 类型：期中考试
一、单项选择题（本大题共7小题，每小题3分，共21分在每小题列出的四个选项中,只有一个是正确的。）
-
1. 如图的四种情景中，人对物体没有做功的是（ ）A、
用力推小车前进
B、
提着滑板车在水平路面上前行
C、
用力把石头搬离地面
D、
将货物从地面拉到高处

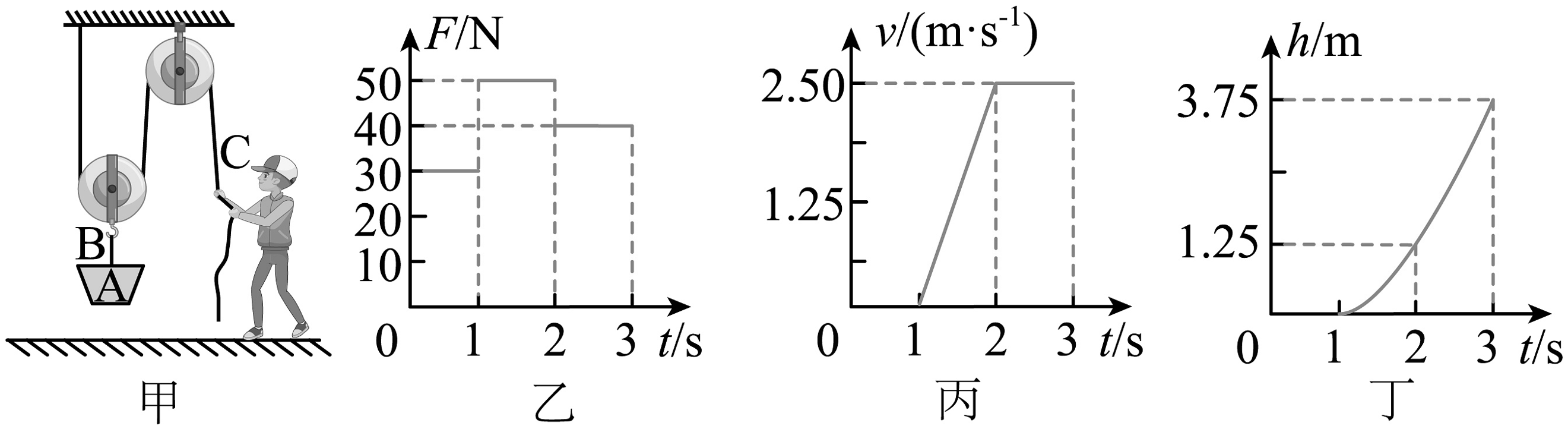

2. 关于水的比热容，下列说法正确的是（ ）A、一桶水的比热容比一小杯水的大 B、水变成冰后，比热容不变 C、沿海地区昼夜温差小是因为水的比热容大 D、夏天，在教室的地面上洒水，感觉变凉爽，是因为水的比热容大3. 用如图甲所示的滑轮组将放置在水平地面上的底面积为20cm2、重为50N的物体A提升一定高度，当用图乙所示随时间变化的竖直向下的拉力F拉绳的自由端时，物体A的速度v和物体A上升的高度h随时间变化的关系分别如图丙和图丁所示（不计绳重和绳与滑轮间的摩擦），下列说法正确的是（ ）

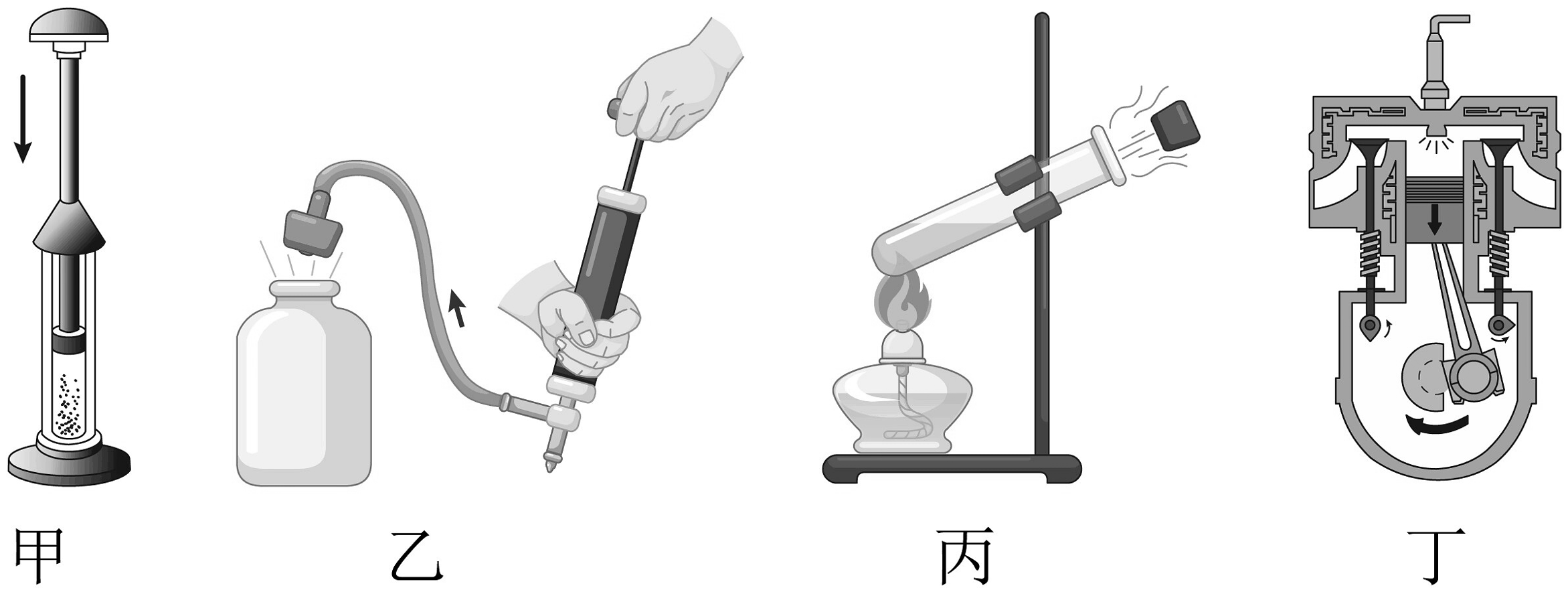

A、动滑轮重力为50N B、0~1s内，物体对地面的压强是 C、1~2s内，拉力F做的功是100J D、2~3s内，滑轮组的机械效率为62.5%4. 如图所示，图中所描述的物理过程，下列分析中正确的是（ ）
A、图甲，厚玻璃筒内的空气被压缩时，空气的内能减少 B、图乙，瓶子内的空气推动塞子跳起时，空气的内能增大 C、图丙，试管内的水蒸气推动塞子冲出时，水蒸气的内能减少 D、图丁，是做功冲程，汽缸内的气体推动活塞向下运动，气体的内能增大5. 学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响．图中符合要求的电路图是（ ）A、
B、
C、
D、

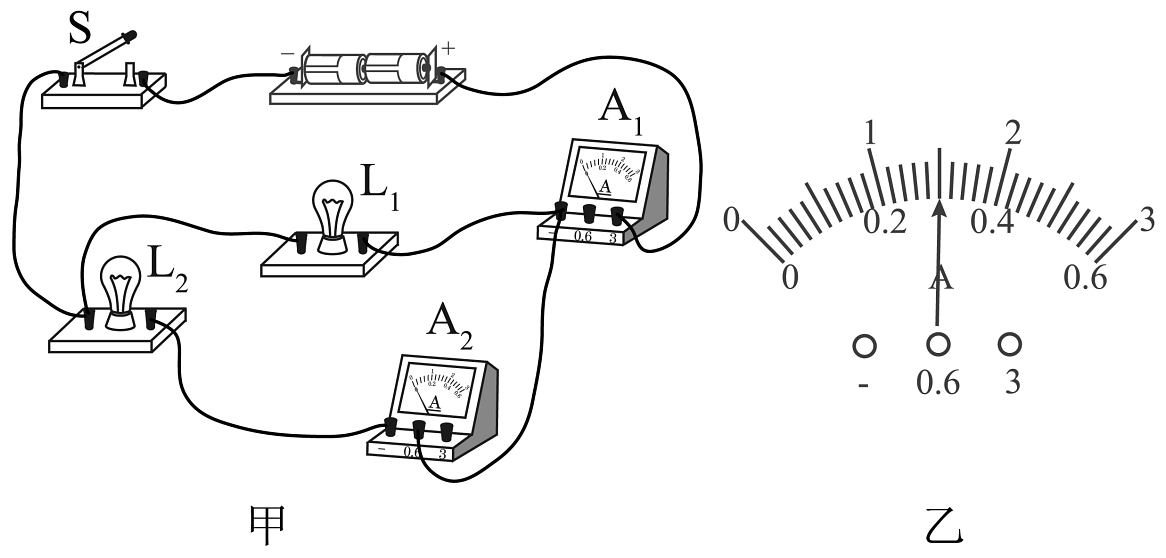

6. 如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A、通过灯L1的电流为1.5A B、通过灯L1的电流为0.3A C、通过灯L2的电流为1.2A D、通过灯L2的电流为0.3A7. 某校实验小组设计了一种自动记录跳绳次数的装置，其简化电路如图甲所示。AB间接信号记录仪，R0是定值电阻，R'是一种光敏元件，当R'接收不到红外线时，两端的电压也会变大，此时信号记录仪计数一次，已知电源电压为3V，AB间的电压随时间变化的图像如图乙所示，则下列说法正确的是（ ）
A、该装置可由电流表改装而成 B、R'接收不到红外线时，R'两端的电压大小为1V C、AB两端电压为1V时，信号记录仪计数一次 D、绳子遮挡红外线时电路中的电流大小为未遮挡时的2倍二、填空题:本题有7小题，每空1分，共21分。
-
8. 如图所示，小明在探究物体动能的大小与哪些因素有关时，让同一辆小车分别从同一斜面的不同高度由静止释放，撞击水平面上同一木块本实验探究的是（选填：木块/小车/斜面）的动能与的关系，实验中通过比较来判断小车动能的大小
9. 汽车上的散热器用水作为冷却剂，这是利用了水的较大的性质；散热器中装有10kg的水，在温度升高20℃的过程中，水吸收的热量是J，这些热量相当于完全燃烧kg的天然气放出的热量[水的比热容c水= ，天然气的热值q=8.4×107J/kg]。10. 把凉的奶制品放入盛有热水的保温桶中，经过一段时间，它们的温度随时间变化的图象如图所示，则代表奶的温度变化图象的是（选填“甲”或“乙”）。若不考虑热损失，在整个过程中，水的内能变化趋势是。从图象可以发现，甲、乙的比热容之比为。
11. 中国空间站运用了由三结砷化镓太阳能电池组成的柔性太阳电池翼，光电转换效率可达30%以上，砷化镓是（选填“导体”“半导体”或“绝缘体”）材料，太阳能电池板在白天时会将能转化为能：12. 某汽油机飞轮的转速为1800r/min，在1s内汽油机对外做 次功；为加快农村绿色发展，我市部分农村地区已经使用上了天然气烧水煮饭。小明同学用他家的天然气灶将质量为2kg，初温为20℃的水加热到100℃，水吸收的热量是 J；消耗了0.03m3的天然气，则此天然气灶的热效率为 。[c水＝4.2×103J/(kg·℃)，q气＝4.0×107J/m3]13. 如图电路，闭合开关S后电压表V1的示数为2.5V，V的示数为4.5V，则电路的电源电压为 ， 灯L2两端的电压为；在纯电阻电路中，串联两用电器，各自的电压U1、U2与电源电压U源间的关系为：。
14. 如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则电源电压V，定值电阻R阻值为 ， 滑动变阻器的最大阻值是Ω。
三、作图题：本大题共3小题，第15（1）题2分，第15（2）题3分，第15（3）题2分，共7分。
-
15.(1)、如下图甲所示是小明将铅球斜向上掷出手后的情景，请在图乙中大致画出铅球从离开手时，到它刚接触水平地面的这段时间内，铅球的动能Ek随时间t变化的大致图像；
(2)、根据题图甲所示的电路图，将题图乙所示的实物元件连接起来；（注意流过两个灯泡的电流都约为0.5 A，导线不能交叉）
(3)、如图甲所示的是某榨汁机的外形图。为保障安全，人们给该品牌的榨汁机设置了电源开关S1和安全开关S2 ， 当杯体放在主机上时，安全开关S2自动闭合，此时再闭合电源开关，电动机才能启动，开始榨汁。请按以上要求在图乙中用横平线或竖直线代替导线，画出该榨汁机的电路图。
四、实验题:本大題共3小题，第16小题7分，第17、18小题各6分，共19分。
-
16. 小明同学在体育活动中，从铅球下落陷入沙坑的深度情况受到启发，并产生了如下猜想：
猜想一：物体的重力势能与物体的质量有关；
猜想二：物体的重力势能与物体的下落高度有关；
猜想三：物体的重力势能与物体的运动路径有关。
为此小明设计了如图所示的实验：
用大小、形状相同的A、B、C、D四个金属小球，其中A、C、D三球的质量为m，B球质量为2m，让A、B两球从距沙表面高H处由静止下落，C球从距沙表面高2H处由静止下落，D球从距沙表面高2H处的光滑弯曲管道上端静止滑入，最后从管道下端竖直地落下。（球在光滑管道中运动时的能量损失不计）实验中测得A、B两球陷入沙中深度分别为h1和h2 ， C、D两球陷入沙中深度均为h3 ， 且h1＜h2＜h3。
（1）本实验是通过观察来判断重力势能大小的，这种物理研究方法叫做；
（2）比较A、B两球，发现B球陷入沙中深度更大，由此可得出的结论是；
（3）为验证猜想二，应比较两球，可得出结论：当物体质量相同时，下落的高度越高，物体的重力势能越大；
（4）由B、C两图不能探究重力势能的大小与质量的关系，理由是；
（5）比较C、D两球，发现两球运动的路径不同，但陷入沙中深度相同，由此可得出结论：物体的重力势能与物体运动的路径（选填“有关”或“无关”）；
（6）实际情况下，管道还是粗糙的，摩擦力会导致小球D陷入沙子中的深度变小。在力学分析时，例如某一个力相对非常小，对物体运动状态影响不大时，物理学中经常采用忽略次要因素，建立理想模型的方法来研究问题。为了使管道对铅球的摩擦力成为“次要因素”，除了使用更光滑的管道之外，本实验可以选用质量更（选填“大”或“小”）的小球进行实验。

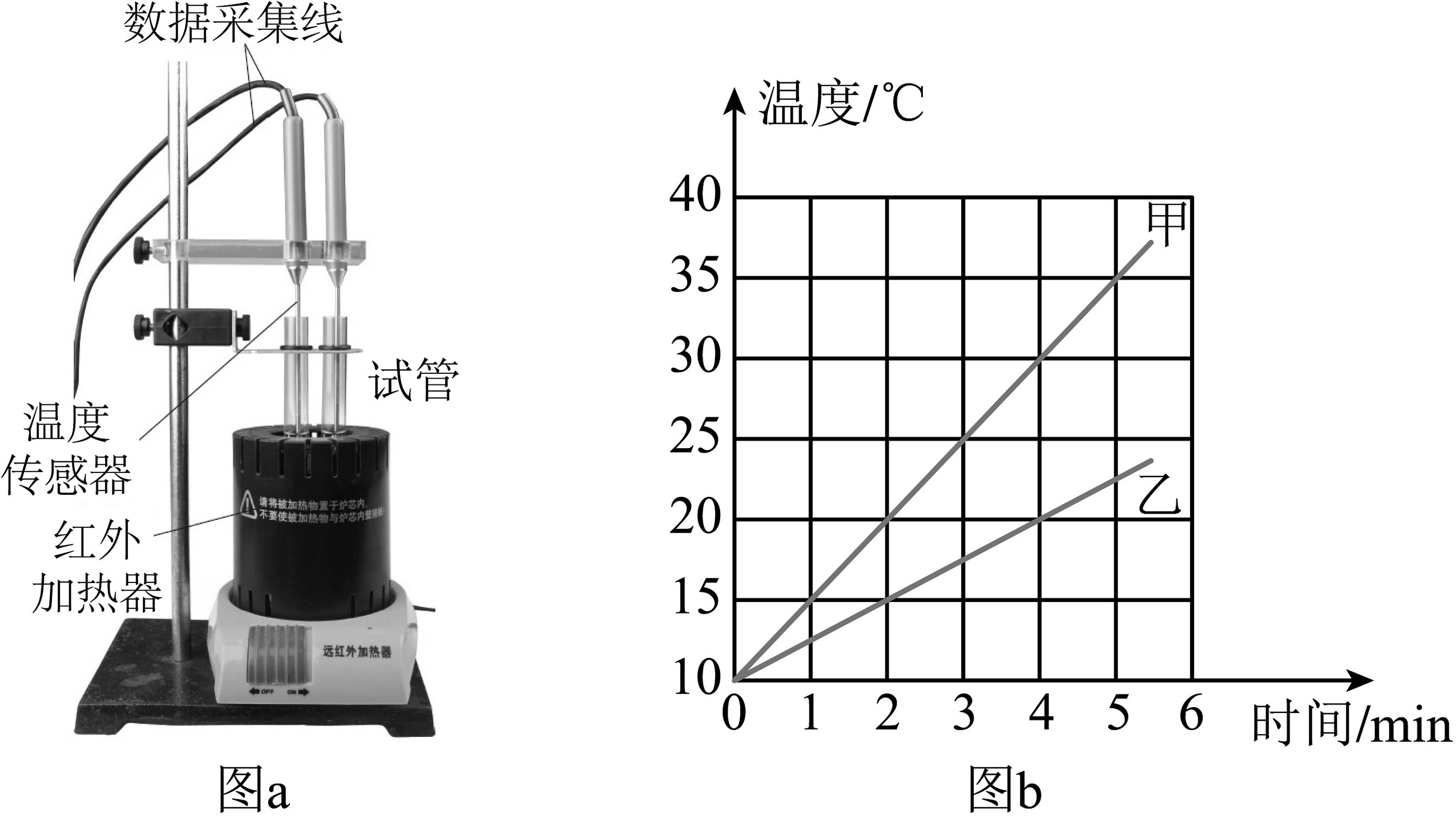

17. 如图a，是“用传感器比较不同物质的比热容”实验装置，两试管分别装有水和煤油，同一个热源红外加热器同时给试管内的水和煤油加热，试管内的水和煤油的温度通过温度传感器采集，并通过数据采集线与计算机相连。
（1）实验前要让两个试管内的水和煤油相同外，还须使水和煤油的相同，故实验还需用到的测量工具是：；
（2）某次实验结束后，计算机屏幕显示的实验图像如图b所示：
①分析图像可知，（选填“甲”或“乙”）图线是煤油的实验图线，因为的吸热能力强些；
②水的比热容是4.2×103J/（kg·℃），由图像可算出煤油的比热容是J/（kg·℃）。
18. 在“探究串联电路中电压的规律”实验中。
(1)、小明依据电路图连接了如图2所示的电路，图中只有一根导线连错了，请你在连错的导线上面“×”并用笔画线代替导线将电路连接正确；(2)、元件均完好无损坏，小明按照图1所示电路连接电路，在连接完最后一根导线后，电压表就已经有示数，其原因可能是；(3)、小明测完灯L2的电压后，准备拆下电压表测L1两端的电压，同组的小华说，接B点的接线柱不动，只需要断开A点，改接在C上就可以，小华的建议是否合理？（选填“是”或否”），理由；(4)、小明做实验所用的两个小灯泡的额定电压均为2.5V，实验数据记录如表。2.2
2.2
4.4
小明分析实验数据得出：在串联电路中，各用电器两端电压都相等，且串联电路中各部分电路两端电压之和等于电路两端的总电压。小明得出的结论是错误的。一次实验具有偶然性，用电器两端电压相等的原因可能是。
(5)、由实验可知，要想让2节干电池提供的电压达到3V，这2节于电池连接方式应该是（选填“串联”或“并联”）。五、计算题:本大题共2小题，第19小题6分，第20小题7分，共13分。
-

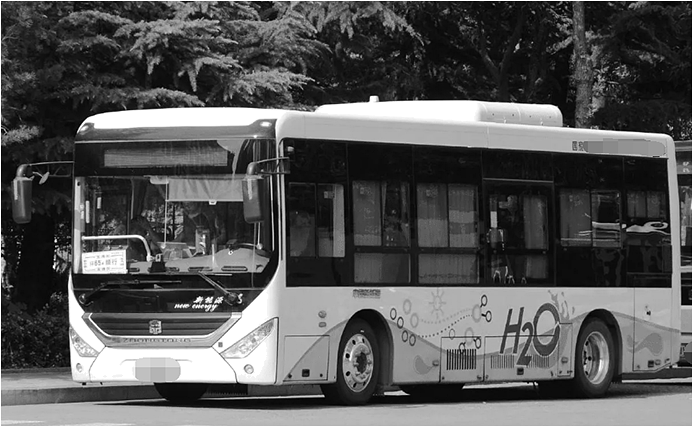

19. 2022年北京冬奥会示范运营1000多辆氢燃料电池车（如图所示），该车排放物是水，不产生任何污染物，是当前世界新能源汽车重要的发展方向。假设某国产氢燃料电池车总质量为5×103kg。在某次测试中该车匀速行驶时受到的阻力是车重的0.02倍，在0.5h内行驶了28km的路程，不考虑氢能源燃料消耗对车质量的影响。求该测试过程中氢燃料电池车：（已知q氢=1.4×108J/kg，g取10N/kg）
（1）行驶的平均速度为多少km/h；
（2）牵引力做的功；
（3）氢能源燃烧释放的能量转化为机械能的效率为50%，行驶这28km的路程需燃烧多少千克氢燃料？
20. 如图，电源电压U=6V，定值电阻R0=20Ω，电压表量程为0～15V，（1）滑片P在a端时，电压表示数为6V，求通过R0的电流；
（2）滑片P在b端时，电压表示数为2V，求R的最大阻值；
（3）求闭合开关时，电路中电流的最小值。
六、综合能力题:本大题共3小题，第21小题7分，第22、23小题各6分，共19分。
-
21. 2023年5月30日，神舟十六号载人飞船在酒泉卫星发射中心点火升空，成功将航天员景海鹏、朱杨柱、桂海潮顺利送入太空，中国“天宫”空间站全面建成后首次载人飞行任务开启。乘组将开展电推进气瓶安装、舱外相机抬升等平台照料工作。“天宫”集现代科技之大成，应用了一批当今先进的科技成果，而电推进无疑是其中最值得称道的科技之一。“天宫”核心舱配置了4台电推进发动机，这是人类载人航天器上首次使用电推进，中国“天宫”悄然间掀起了一场太空动力变革。电推进器原理可简化为如图乙：先将电中性的原子注入电离室，然后电子枪注入电子，用线圈加速电子轰击中性原子制造带正电的阳离子，在正、负极栅板电场的作用下，电推进器向后喷出阳离子对飞船产生推力。在出口附近再装一把电子枪，向阳离子束注入电子，使其中性化，恢复成原子。不然带电离子会沾满整个航天器，发动机内部也会积累电子产生静电，将会带来各种麻烦。
(1)、在神舟十六号飞船里，航天员与地面控制台是通过（选填“超声波”“次声波”或“电磁波”）传递信息的。(2)、图甲是“天宫”空间站绕地球转动的轨迹，由远地点运动到近地点的过程中，空间站的重力势能（选填“减小”“不变”或“增大”），空间站在（选填“近地点”或“远地点”）速度最大；(3)、图乙所示，左侧电子枪的电流方向为（选填“从左到右”或“从右到左”），中和电子枪发射的电子能够和阳离子结合，是因为。飞船推力的施力物体是；(4)、电能是空间站的生命力，我国采用的三结砷化镓太阳能电池组成的太阳能光伏发电系统，它由4对太阳翼帆板组成，放置在实验舱末端的桁架上。一对太阳翼帆板展开面积可达134m2 ， 光电转换效率可达30%以上，若太阳翼帆板平均每平方米的面积上每秒接收600焦耳的太阳能，则供电功率可达kW。22. 为减少碳排放，我国大力推行电动汽车。汽车上的很多元件都涉及了很多物理知识，比如，控制速度的“油门”系统、刹车系统、转向灯、油量表、速度表等。请回答：
（1）如图汽车变阻器上旋钮滑片的材料应选用（选填“导体”或“绝缘体”）；汽车下坡时不能长时间踩刹车，否则最终刹车片会由于温度过高变软失去制动作用，这种改变物体内能的方式属于；
（2）如图中的O、E、F为变阻器的三个接线柱，驾驶员踩下“油门”时，电路中变阻器阻值减小，电流变大而加快电动机的转速，则电路中M、N应分别与旋钮变阻器的接线柱相连（选填“E、O”或“O、F”或“E、F”）；
（3）汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为 ， 转向横杆相当于电路中的；
（4）为了提醒驾驶员汽车后备箱的开、关情况，汽车上设置了“后备箱指示灯”以提醒驾驶员。当后备箱关好时，相当于闭合开关，指示灯不亮；后备箱未关好时，相当于断开开关，指示灯发光，下列电路图符合要求的是。
A.
B.
C.
D.
23. .阅读短文。并回答问题。第四代电光源——LED光深
如图甲是时下较为流行的LED手电筒和LED吸顶灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，是极具发展前途的新光源。它的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新一代固体冷光源，将逐步取代传统光源。图乙是元件实物及符号。
由于二极管具有单导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态。利用图丙所示电路可以研究发光二极管的工作特性，把一个正常工作电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关，即处于导通状态，调节变阻器滑片，改变两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如丁所示。
(1)、LED灯主要由（选填“导体”半导体”或“超导体”）材料制成；它之所以节能，被称为冷光源，是因为LED灯的发光效率比白炽灯（选填“高”或“低”）。(2)、在图丙中，闭合开关S前需要将滑动变阻器的滑片移至最（选填“左”或“右”）端，调节滑动变阻器，使LED灯正常发光；若LED灯断路，电压表（选填“有”或“无”）示数；(3)、某个家庭原来全部用白炽灯来照明，平均每月照明用电50kW·h，现全部改用LED灯，相同情况下可节能约70％，已知每消耗1kW·h相当于排出1.1kg的二氧化碳，则改用LED灯后，这个家庭平均每月能减排二氧化碳约kg，如果珠海市按100万户家庭计算，全部用户由白炽灯照明改用LED灯照明，则每月节约的能源相当于t的无烟煤放山的热量。（无烟煤的热值取 ， 上述数据中）
-
