2025年秋-苏科版物理八年级上册单元测试-第三章《光的折射 透镜》基础卷
试卷更新日期：2025-09-02 类型：单元试卷
一、选择题
-
1. 2024年8月7日中国队夺得巴黎奥运会花样游泳集体项目的金牌。下列能反映花样游泳运动员在水下看到水面上观众的光路图的是（ ）A、
B、
C、
D、
2. 如图所示，光在玻璃和空气的界面处同时发生了反射和折射，以下说法正确的是（ ）
A、入射角为60°，界面右侧是空气 B、折射角为45°，界面右侧是玻璃 C、入射角为60°，界面左侧是空气 D、折射角为45°，界面左侧是玻璃3. 如图是小超和弟弟在父母带领下到永顺猛洞河玩水避暑。小超惊奇的发现，弟弟的腿在水中看起来变短了，能解释这种现象的光路图是（ ）
A、
B、
C、
D、
4. 如图所示的三角形是一个三棱镜的截面。三棱镜的左侧有一个物体P，若你在三棱镜的右侧观察，则所看到的物体P的像大致在（ ）
A、A点处 B、B点处 C、C点处 D、D点处5. 如图是学校的门禁系统，“刷脸”时人脸面对摄像头，经系统自动拍照、扫描，确认相关信息后，即可完成身份认证进出校园。下列说法正确的是

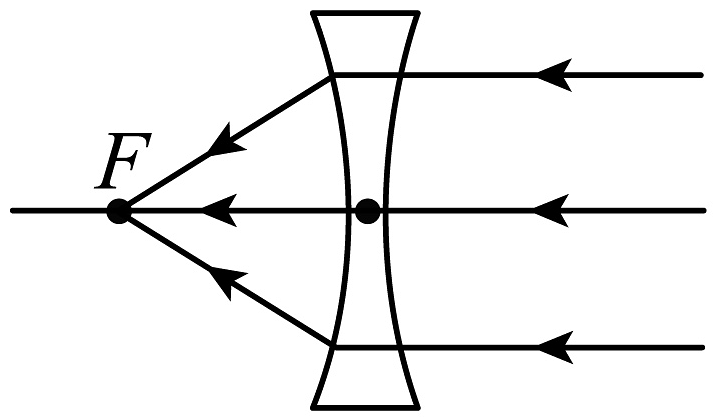

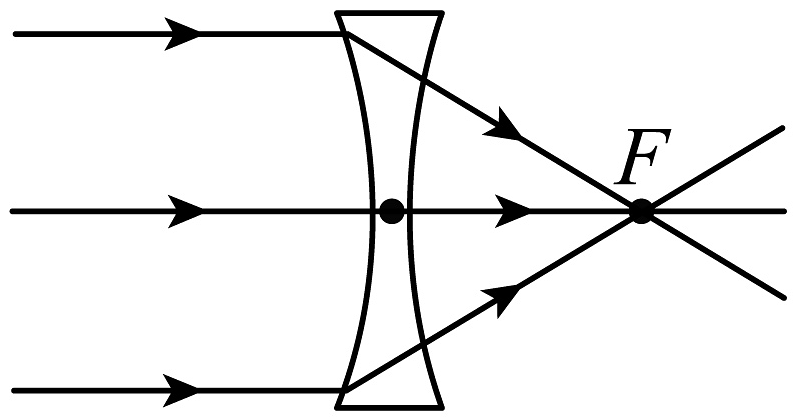

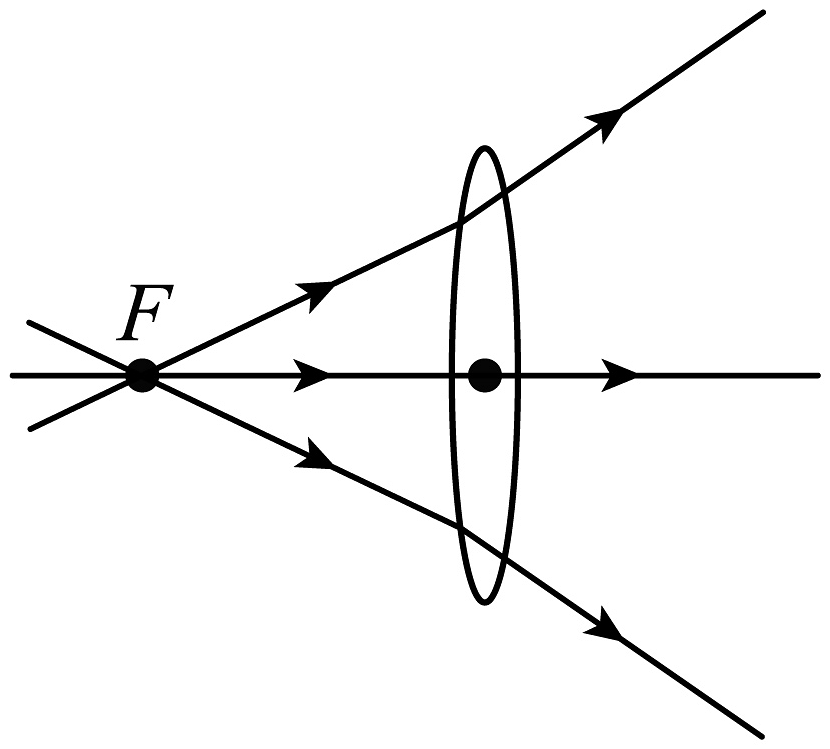

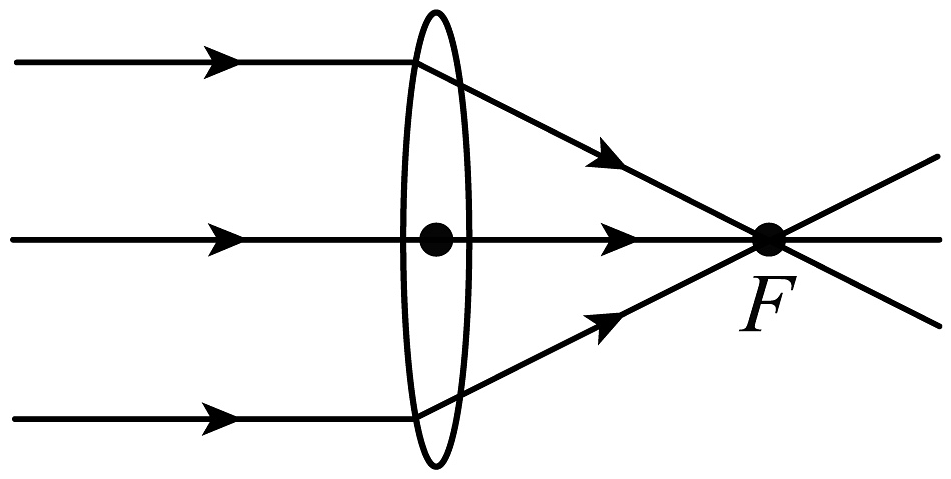

A、摄像头相当于凸透镜 B、摄像头成像原理与投影仪相同 C、“刷脸”时人脸是光源 D、人脸经摄像头成的是虚像6. 将下列器材对着太阳光，能在纸片上形成一个亮点，时间足够长时将纸片点燃的（ ）A、凸透镜 B、凹透镜 C、平面镜 D、凸面镜7. 一束光通过透镜的光路如图所示，正确的是（ ）A、
B、
C、
D、
8. 如图所示，向透明塑料袋内吹气后，将袋口扎紧，再在袋口下挂一重物，将它放入盛水的玻璃容器中，就成了一个“空气透镜”．当平行光束射到这个“空气透镜”上时，射出的光束将成为
A、平行光束 B、会聚光束 C、发散光束 D、不能确定9. 如图所示，S是凸透镜主光轴上的一个发光点，SA是发光点发出的一条射向凸透镜的光线，经凸透镜折射后，折射光线可能是( )
A、AC B、AB C、AD D、AE10. 2024年6月，嫦娥六号着陆月球背面，它携带的移动相机（图乙是相机示意图）为它拍下了“登月打卡照”，如图甲所示。若要拍出更大的清晰的“打卡照”，应如何操作？A、移动相机远离嫦娥六号，同时镜头前伸 B、移动相机远离嫦娥六号，同时镜头后缩 C、移动相机靠近嫦娥六号，同时镜头前伸 D、移动相机靠近嫦娥六号，同时镜头后缩11. 一个蜡烛位于凸透镜前，调节透镜和光屏位置可在光屏上呈现放大的清晰的像；若保持凸透镜位置不动，将蜡烛和光屏的位置对调一下，则A、在光屏上不再呈现像 B、在光屏上呈现等大的像 C、在光屏上呈现缩小的像 D、在光屏上呈现放大的像12. 中国航天员王亚平在离地球表面约的“天宫”空间站上通过天地连线，给同学们展示了一堂精彩的科学课。如图为王亚平老师做“水球”实验时的情景，下列说法正确的是（ ）
A、“水球”相当于凸透镜 B、“水球”对透过它的光有发散作用 C、王亚平远离“水球”时，她的像会变大 D、图中通过“水球”看到王亚平的像是虚像13. 现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。下列关于近视眼及其矫正的原理图正确的是（ ）
A、甲和丙 B、甲和丁 C、乙和丙 D、乙和丁14. 购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易．下列有关说法正确的是
A、光经过摄像头成像利用的是光的反射 B、摄像头成像特点与投影仪相同 C、“刷脸”时，面部应位于摄像头两倍焦距之外 D、“刷脸”时，面部经摄像头成正立缩小的实像15. 关于红外线和紫外线，下列说法正确的是（ ）①家用消毒柜的灭菌灯是利用红外线进行消毒的
②电视机的遥控器是利用红外线进行遥控的
③验钞机是利用紫外线来鉴别钞票真伪的
④红外线、紫外线均不可以在真空中传播
A、只有①② B、只有②③ C、只有③④ D、只有①④二、填空题
-
16. 如图所示，小宁正在用两块凸透镜模拟望远镜，靠近被观测物体的叫做物镜，其作用相当于（选填“照相机”“投影仪”或“放大镜”），可成倒立、的实像。
17. 新型石墨烯取暖器在发热时，能够释放线，将热量输送到房间各个角落；我们能从各个方向看到取暖器，这是因为光在取暖器表面发生了反射。18. 放大镜是镜，通过放大镜看报纸时，适当调整放大镜到字的距离，就能观察到字的、的虚像，并且像与字在放大镜的。19. 如图所示，是一台“刷脸取款”的ATM机。客户站在ATM机前，光源自动打开，拍照成功后，按提示操作，即可取钱。摄像头所成的是倒立、缩小的（选填“实”或“虚”）像，在拍摄范围内，人脸离镜头越（选填“近”或“远”），拍出的像越大。
20. 人们在市场购物付款时用手机在不同的方向都可以扫到二维码，这是因为光照到二维码上发生了现象，二维码通过手机所成的像是像。要使所成的像变大，应使手机（选填、“靠近”或“远离”）二维码。21. 一次，小明在家写作业时在书桌的玻璃台板上面滴了一滴水，透过水滴看下去，他发现压在台板下面的动画图片上的文字变大了。这是由于此时的水滴相当于一个（选填 “照相机”“投影仪”或“放大镜”），图片上的文字经过水滴折射后形成一个放大的像（选填 “实”或“虚”）。22. 香水的主要成分是易燃酒精。如图所示为两瓶香水，透明玻璃瓶盖形状各异，容易在阳光下引发火灾的是（选填“a”或“b”） ，原因是这类透镜对光线具有（选填“会聚”或“发散”）作用。
23. 如图所示，晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影，则得火”，“削冰令圆”就是把冰块制成透镜，它对光线有作用，要得火，应把“艾”放在透镜的位置。
三、作图题
-

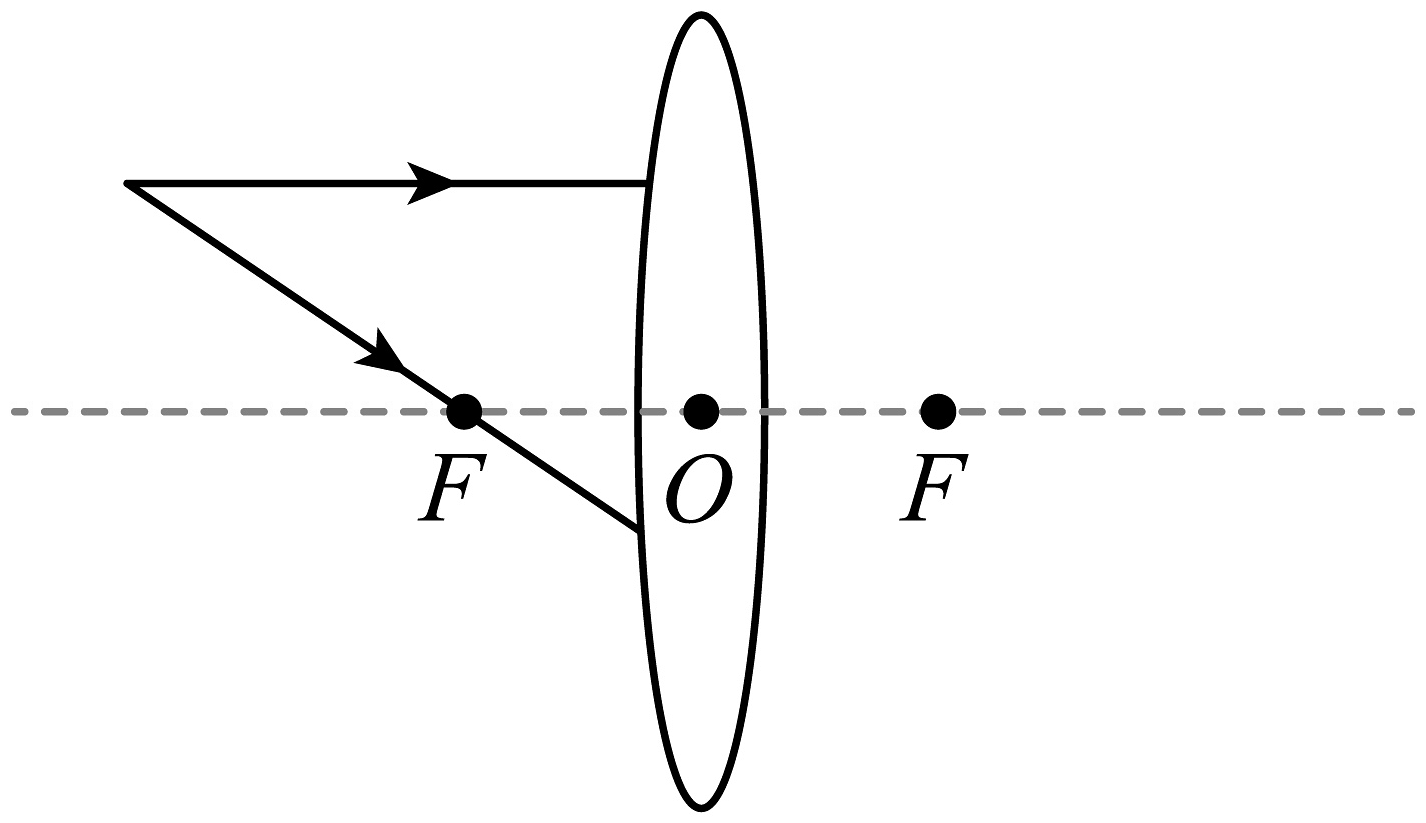

24. 如图所示，从一个点光源发出的两条光线，请作出经过凸透镜以后的折射光线。
25.(1)、作出物体AB在平面镜中所成的像A'B'；
(2)、请画出图中光线AO从空气斜射入玻璃中时折射光线OB的大致位置；
(3)、如图，画出两条入射光线经过透镜后的折射光线。
26.(1)、如图，一条光线从空气斜射入水面，画出此时的反射光线和折射光线。
(2)、请分别作出相应的折射光线和入射光线。

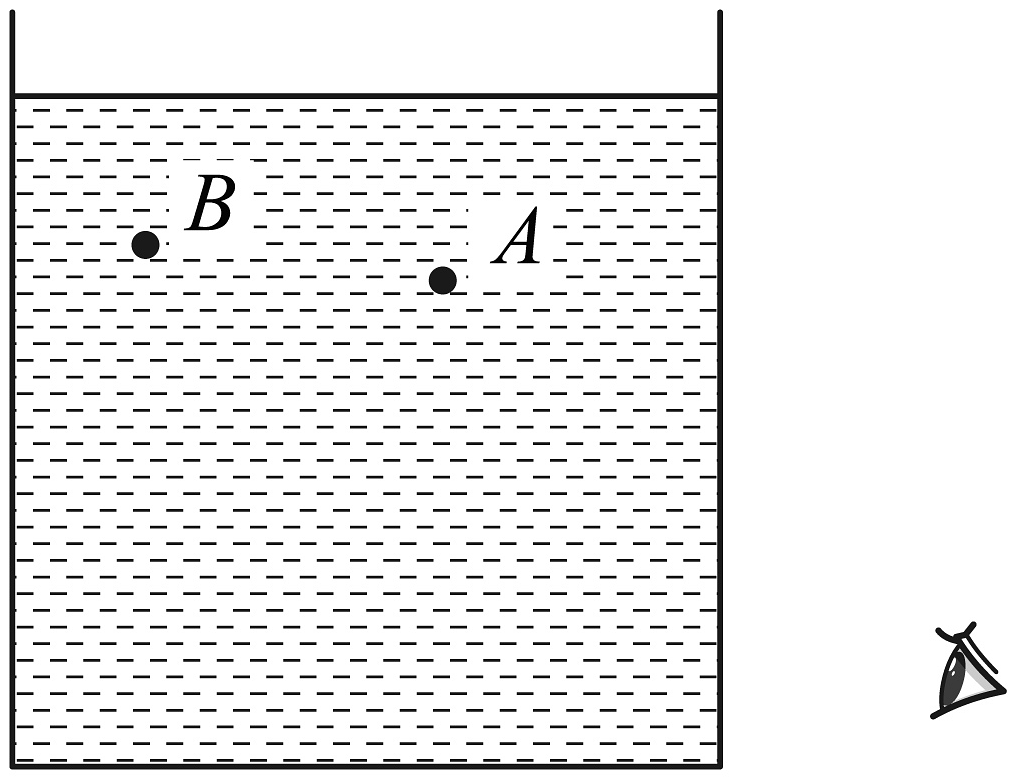

(3)、小阳同学到水族馆参观，透过玻璃看到水中的一条鱼在A点，而鱼的实际位置在B点，如图所示。请画出他看到鱼的光路。
27. 如果用眼不当，例如长时间盯着屏幕，就有可能患上近视。请你在图甲中大致画出来自远处的光进入近视眼晶状体后的折射光线，在图乙的虚线框中画出矫正近视眼需要佩戴的透镜。
四、实验探究题
-

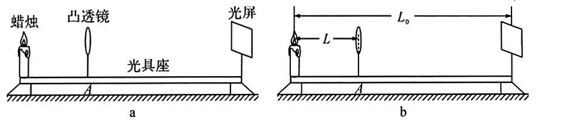

28. 某同学利用图示装置来研究凸透镜成像.
(1)、实验前，应调整烛焰、凸透镜和光屏三者的中心在.(2)、如图a所示，当凸透镜位于光具座上A 处时，恰好在光屏上成清晰的像，成的是(选填“正立”或“倒立”)的像，蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的方.(3)、在保持(2)中蜡烛和光屏位置不变的情况下，将凸透镜向右移到 B 处(图中未标出).光屏上再次成清晰的像，成的是(选填“放大”“缩小”或“等大”)的像.(4)、在上述探究活动中，若已知蜡烛与光屏间的距离为L0 ， 与凸透镜第一次所在位置A 间的距离为 L，如图b 所示.则该透镜焦距 f L(选填“>”“<”或“=”).透镜先后两次所在位置A、B之间的距离s=(用L0、L表示).29. 小明同学在“探究凸透镜成像规律”的实验中，选用了焦距未知的凸透镜：
(1)、将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图所示，则该凸透镜的焦距为cm.(2)、正确安装并调节好实验装置后，小明同学进一步实验，当把烛焰放在距离凸透镜25cm处时，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立(选填“放大”或“缩小”)的清晰的实像.(3)、应用(2)中描述的凸透镜成像原理，可以制成(选填“放大镜”“投影仪”或“照相机”).(4)、当烛焰通过凸透镜在光屏上成一实像时，小明用不透明的纸挡住透镜下半部分，则光屏上所成的像(选填“完整”或“不完整”).30. 小明进行“探究光的反射定律”实验，步骤如下：①把白纸放在水平桌面上；②在白纸上画一条直线；③将平面镜的一侧与直线重合，并垂直立在纸面上；④让红、绿、蓝三束不同颜色的激光射向平面镜的同一点 O ， 如题图甲所示，其中蓝色激光垂直平面镜入射；⑤在白纸上用笔描绘出光路。记录的结果如图乙所示。
(1)、在图乙中，反射光线 OA 的颜色是 。(2)、小明没有找到蓝光的反射光束，他认为当光垂直平面镜入射时，不存在反射光，你认为他的观点正确吗？为什么？。(3)、若要探究平面镜成像的规律，可以将图甲中的平面镜换成进行探究，实验时将关闭的激光笔向 O点方向靠近，像的大小 （选填“变大”、“变小”或“不变”）。(4)、图丙是安装在月球上的“角反射器”，从地面向月球发射激光时，无论月球运行到什么方位，“角反射器”都能把光反射回原来发射激光的地方。小明想用两块平面镜自制一个简易的角反射器，请在虚线框中画出两块平面镜的位置。
五、科普阅读题
-
31. 阅读下面短文，并回答问题。
光纤的奥秘
光纤电缆是本世纪最重要的发明之一、光纤电缆利用玻璃清澈、透明的性质，使用光来传送信号光可以从弯曲的玻璃光纤的一端传到另一端，而不会“溜”出玻璃纤维，这是为什么呢？如图甲所示，以某种玻璃为例，让一束光沿半圆形玻璃砖的半径射到平面上，可以看到一部分光线从玻璃砖的平面上折射到空气中，此时折射角大于入射角；另一部分光线反射入玻璃砖内；逐渐增大光的入射角，将看到折射光线离法线越来越远，且越来越弱，反射光线越来越强。当入射角增大到41.8°，使折射角达到90°时，折射光线就消失了，只剩下反射光线，如图丙所示，这种现象叫做全反射。折射角等于90°时的入射角称为临界角。
并非光线在任何界面都会发生全反射现象，这种现象只有在光从一种介质射向另一介质折射角大于入射角时才能发生。
光纤通信就是利用光的全反射原理，光导纤维在结构上有内芯和包层两种不同的透明介质，光从内芯传播时遇到光纤包层处，会发生全反射现象，从而保证光线不会泄露到光纤外，这样光就只能在玻璃中传播，而不会“溜”出玻璃光纤，如图丁所示。
(1)、光从玻璃斜射向空气时，折射角（选填“大于”“小于”或“等于”）入射角，当入射角逐渐增大时，折射角（选填“增大”“减小”或“不变”）；
(2)、根据题意光从玻璃斜射向空气时的临界角为；
(3)、光从空气进入玻璃时，增大入射角（选填“有可能”或“不可能”）发生全反射；
(4)、如图戊所示，三棱镜由玻璃制成，让一束光垂直于玻璃三棱镜的一个面垂直射入，请在图戊中完成这束入射光经过玻璃的全部光路图。
