2025年秋-苏科版物理八年级上册单元测试-第三章《光的折射 透镜》提升卷
试卷更新日期：2025-09-02 类型：单元试卷
一、选择题
-
1. 中华民族有着悠久的文化历史，流传着许多朗朗上口的诗句，其中蕴含着不少的物理知识。对下列几种现象的解释，不正确的是（ ）A、“湖光映彩霞”——光的反射现象 B、“潭清疑水浅”——光的折射现象 C、“风吹草低见牛羊”——光的直线传播 D、“一叶障目，不见泰山”——光的漫反射现象2. 下列光现象的成因，与射击比赛“三点一线”的瞄准原理相同的是（ ）A、
林中树影
B、
水中倒影
C、
镜中汽车
D、
空中彩虹
3. 中华民族传统文化源远流长！如图所示的成语中所涉及的光现象，由光的直线传播形成的是（ ）A、
海市蜃楼
B、
临川羡鱼
C、
一叶障目
D、
杯弓蛇影
4. 将一束光从空气射到半圆形玻璃砖的圆心 ， 一部分光发生折射后从玻璃砖射出，图中能正确反映折射光路的是（ ）A、
B、
C、
D、

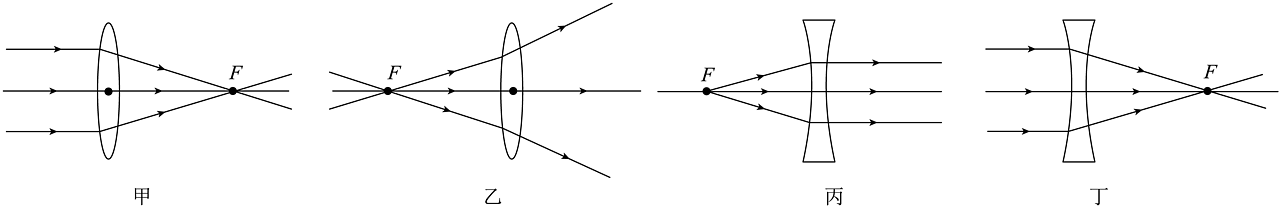

5. 一束光通过透镜的光路如图所示，哪幅图是正确的？（ ）
A、甲 B、乙 C、丙 D、丁6. 学习了透镜的知识后，小明想用冰块制作一个透镜，他在冰块上画出了几种构思。请在甲、乙、丙、丁四个区域，选择出对光线有会聚作用的透镜（ ）
A、甲、乙 B、甲、丁 C、乙、丙 D、乙、丁7. 《淮南万毕术》记载：“削冰令圆，举以向日，以艾承其影，则火生”，其描述的现象如图所示。下列解释不正确的是（ ）
A、“削冰令圆”指的是把冰削成凸透镜 B、“举以向日”指的是冰透镜正对太阳光 C、“以艾承其影”中的“影”指太阳的像 D、“则火生”是因为冰透镜能会聚光线8. 如图下图所示实线框内各放置了一个透镜，两束光通过透镜前后的方向如图所示，则( )
A、甲是凹透镜，乙是凸透镜 B、甲、乙都是凸透镜 C、甲是凸透镜，乙是凹透镜 D、甲、乙都是凹透镜9. 近期流行的“自拍神器”给旅行者自拍带来了方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以
A、增大物距 B、增大像距 C、增大人像的大小 D、减小取景范围10. 中国古籍《淮南万毕术》中记载：“取大镜高悬，置水盆于其下，则见四邻矣。”如图，其原理与下面最相近的是（ ）
A、
水球成像
B、
弯折的铅笔
C、
镜中的小猫
D、

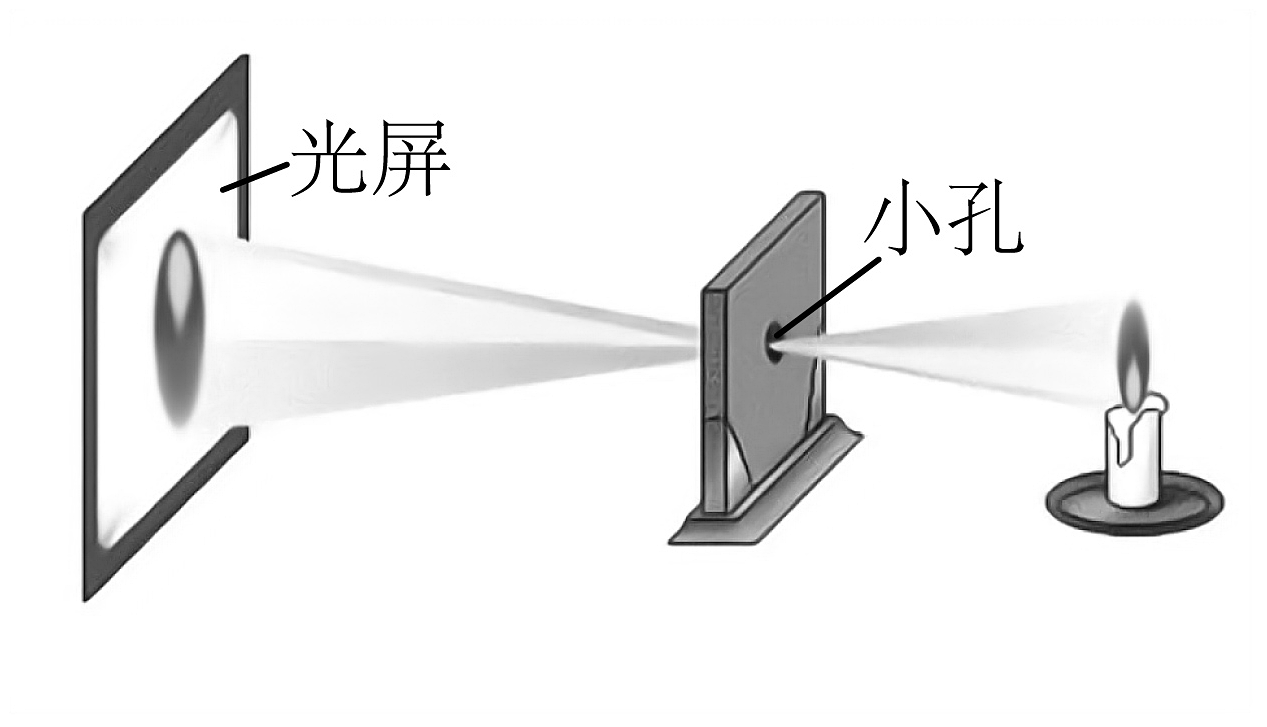

小孔成像
11. 小东自制了一个简易投影仪，它主要由手电筒、内筒（一端开口，另一端可以放置胶片）、外筒（一端开口，另一端固定凸透镜）组成，内筒可嵌于外筒且能左右推动。将印有“冰墩墩”的透明胶片贴于内筒一端，打开手电筒，调整胶片、凸透镜到白墙的位置，在墙上得到清晰放大的像，如图所示。已知凸透镜的焦距是10cm。下列说法正确的是（ ）
A、胶片与凸透镜的距离应小于10cm，且胶片应倒立放置 B、自制投影仪能成放大的像，是因为凸透镜对光线有发散作用 C、白墙到凸透镜的距离应大于20cm D、若要白墙上清晰的像变得更大一些，只将胶片远离凸透镜即可12. 2014年最为特别的天象之一——“超级月亮”出现于8月11日凌晨，它比正常时的月亮要大百分之二十.亮度也有所增加，某天文爱好者为了研究这一现象，于是架设一台天文望远镜做进一步观察，关于该望远镜，下列说法正确的是( ).
A、它的物镜和显微镜的物镜作用相同 B、它的物镜相当于放大镜，用来把像放大 C、它的物镜的作用是使远处的物体在焦点附近成虚像 D、它由两组透镜组成，靠近眼睛的为目镜，靠近被观测物体的为物镜13. 小明做“研究远视眼的矫正”实验中，他把凸透镜看做眼睛的晶状体，光屏看做眼睛的视网膜，烛焰看做是眼睛观察的物体.小明拿一个远视眼镜放在凸透镜前，光屏上出现烛焰清晰的像，如图所示.而拿走远视眼镜则烛焰的像变得模糊，下列操作能使光屏上重新得到清晰像的是( ).
A、将光屏适当靠近凸透镜 B、将蜡烛适当靠近凸透镜 C、同时将光屏和蜡烛适当靠近凸透镜 D、将光屏适当远离凸透镜或将蜡烛适当远离凸透镜14. 学习物理过程中的一些生活现象，下列说法正确的是（ ）A、电视机遥控器通过紫外线控制电视机 B、验钞机利用红外线鉴别钞票的真伪 C、漫反射的光线不遵循光的反射定律 D、电视画面颜色由红、绿、蓝三种色光合成的15. 在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图象，根据图象可知（ ）
A、该凸透镜的焦距f=20cm B、当物距u=30cm时，成倒立、缩小的实像 C、当物距u=8cm时，所成的像能用光屏承接 D、若把物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，所成的像会逐渐变小二、填空题
-
16. 如图，小明制作简易望远镜时优先选用 (选填“A”或“B”)作为物镜，目镜成像原理和(选填“照相机”“投影仪”或“放大镜”)相同，若制作中没有现成的透镜，可以选用合适的(选填“近视”或“远视”)眼镜镜片来代替.
17. 哈尔滨文旅火爆全网，南方的游客亲身体验了什么是泼水成冰.打磨冰块，使其中间厚边缘薄，就可以制造出冰质的(选填“凸透镜”或“凹透镜”)，这种透镜对光有(选填“会聚”或“发散”)作用，装上镜架，你就打造了一副可以矫正(选填“近”或“远”)视眼的眼镜.18. 如图为光在玻璃和空气中发生光的反射和折射的光路图，由图可知，入射光线是 ， 折射角°．界面的（选填“上”、“下”、“左”或“右”）侧是空气．
19. 通过写字台上的玻璃板观察玻璃板下的文字所看到的文字的位置往往比实际位置一些，潜水员在水中看到岸边汽车的高度比车的实际高度要一些。20. 如图所示，东东在探究光的色散现象时，看到白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带.东东对产生的原因进行了思考.受此启发，在测量凸透镜的焦距时，东东想：如果分别用红光和紫光平行于同一个凸透镜的主光轴射入，红光、紫光对凸透镜的焦距是否相同呢?请写出你的推断：色光对凸透镜的焦距大，你推断的理由是：.
21. 人在水中看物体会成像在视网膜后，相当于人眼的晶状体变(选填“厚”或“薄”).潜水员戴上潜水镜实质是在眼前加上一个空气层，如图所示.请根据图中已有的光路，完成光路图，画出物体A 的大致位置.
22. 人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个透镜，来自物体的光会在视网膜上形成一个的像(选填“正立”或“倒立”).如果长期不注意用眼卫生，会导致近视.有一种治疗近视眼的手术，采用激光对角膜进行处理，使晶状体和角膜构成的透镜对光的偏折能力变得些(选填“强”或“弱”).23. 数码相机是一种新兴的照相器材，它同普通照相机不同之处，在于它没有底片，而是通过一个特殊的感光层CCD，将图象的光信号转化成为电的数字信号保存起来.下表是某数码相机的一些参数，请你根据这个表格，用所学过的知识来说明，感光层离开镜头的距离要满足的条件：；要成像，物体离开镜头的距离要满足的条件： .型号
镜头焦距
光圈快门
CCD解析度
Sony-S70
34mm
8s-1/1000s
1024×768
三、作图题
-
24.(1)、根据光的反射定律，在图中画出反射光线 OB 的入射光线AO， 并标出入射角i.
(2)、如图所示，一束光经○点从水中斜射入空气，画出法线及大致的折射光线.
(3)、请根据图给出的折射光线，画出相应的两条入射光线并标出光源S点.
25.

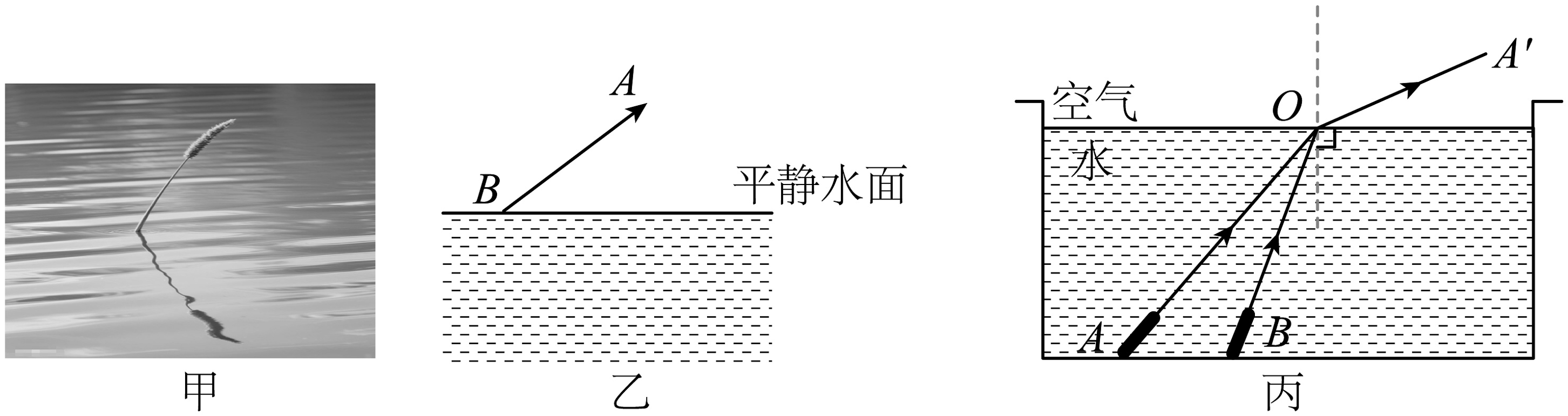

(1)、如图甲，是一根长出水面的芦苇和它的倒影，请在乙图中作出芦苇简化图的像；(2)、一束光沿方向从水中射向空气，折射光为 ， 另一束光沿方向从水中射向空气，请在丙图中画出其折射光线的大致方向。26.(1)、请在图中画出入射光线；
(2)、请在图中根据入射光线画出反射光线；
(3)、请在图中画出物体AB在平面镜中所成的像；
(4)、如图所示，一束光线从水中斜射到空气中时发生反射和折射，图中已经画出了折射光线，请大致画出入射光线。
27. 如图所示，A'是点光源A在平面镜中所成的像，A发出的一条光线经平面镜反射后射向凸透镜，反射光线恰好过凸透镜的焦点，请画出：
(1)、射向平面镜的入射光线；(2)、经过凸透镜后的折射光线。28. 如图物体AB经凸镜后在光屏上成像A'B'， 请作出两光线的完整光路，井标出透镜的焦点F。
四、实验探究题
-

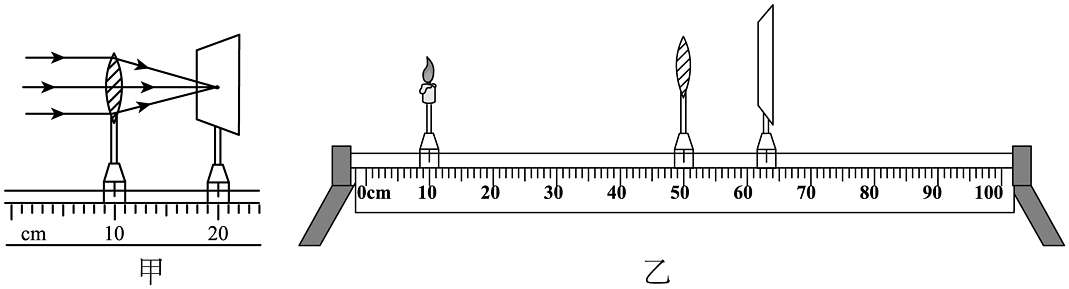

29. 如图所示，物理兴趣小组“探究凸透镜成像规律”的实验装置。
(1)、首先调整烛焰、凸透镜、光屏三者的中心在 ， 目的是使像成在光屏的；(2)、如图甲，让平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑，则凸透镜的焦；(3)、当蜡烛、凸透镜、光屏在光具座上的位置如图乙时，光屏上成清晰的像，利用此时凸透镜成像的特点制成的光学仪器是（选填“照相机”、“放大镜”或“投影仪”）。若实验过程中挡住凸透镜的一半，像的完整程度（选填“会”或“不会”）受影响；(4)、在图乙所示的情况下，将蜡烛向左移动2厘米，光屏上的像会变模糊，为了使像重新变清晰可以在凸透镜的左侧放置一个透镜；(5)、在图乙所示的情况下，将蜡烛移到刻度处，若想在光屏上得到清晰的像，应将光屏向（选填“左”或“右”）移动，像将（选填“变大”、“不变”或“变小”）。30. 如图甲是“探究平面镜成像特点”的实验装置图。
(1)、我们选用玻璃板代替不透明的平面镜来实验的目的是；(2)、在竖立的玻璃板前面点燃蜡烛A，拿未点燃的蜡烛B竖立在玻璃板后面移动，人眼一直在玻璃板的观察（选填“前面”或“后面”），直至蜡烛B和蜡烛A的像完全重合，移开蜡烛B，在其原来位置放一光屏，光屏上无法呈现蜡烛的像，说明平面镜成的是像；(3)、小王同学将一张黑纸放在玻璃板后面挡住玻璃板上半部分，他将观察到______（选填字母）；A、蜡烛A像的下半部分 B、蜡烛A像的上半部分 C、蜡烛A完整的像，像的亮度不变(4)、透过玻璃板看到的蜡烛A的像是光的形成的，看到的蜡烛B是光的形成的像（选填“反射”或“折射”）；(5)、如图乙所示，小华靠近自动玻璃门进入商场，她在玻璃门中看到了自己的像。当她靠近自动门时，所成像的大小将（选填“变大”、“变小”或“不变”）。如图丙所示，当自动门打开时，左侧玻璃门中所成的像（选填“会”或“不会”）随左侧移门一起向左移动。31. 如图甲是小华探究凸透镜的成像规律实验装置，该透镜的焦距为10cm。
(1)、当光源位于如图甲所示位置时，移动光屏，可在光屏上得到一个清晰的倒立、的实像，生活中的（选填“照相机”“投影仪”或“放大镜”）就是利用该原理成像的；(2)、保持凸透镜位置不变，将光源放在光具座上0刻度线左边20cm刻线处，要在光屏上重新得到烛焰清晰的像，应将光屏移至0刻度线右边________cm刻线处；(3)、将光源向左再移动一段距离，光屏上的像变模糊了，为了使光屏上再次成清晰的像，同学们提出了两种不同的解决方案：方案一：仅将光屏向移动一段距离；
方案二：仅换用焦距较的凸透镜。
(4)、小华本次实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜，物距u随时间t的变化图像如图乙所示，则像距v与时间t的大致变化关系为丙图中的________。五、综合题
-
32. （1）如图，我国敦煌的塔式光热电站通过平面镜把太阳光反射后汇聚到吸热塔，其中某束光的传播路径如图所示，在图中画出平面镜的位置；（用“丨”表示平面镜）

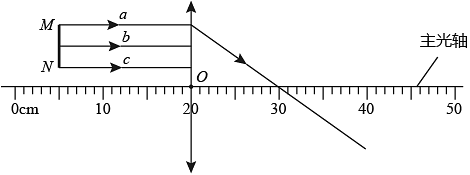

（2）如图，来自物体MN的三束光线a、b、c平行于主光轴，O是透镜的光心，a经过透镜后的光线过主光轴的一点；
①在图中画出b、c经透镜后的光线；
②MN经透镜所成像的性质是（选填“倒立缩小的实像”“倒立放大的实像”或“正立放大的虚像”）；
③若透镜不动，物体MN往透镜方向移动2cm，则a经过透镜后的光线过主光轴的点（选填“向左移动”“向右移动”或“不动”）。
33. 阅读短文并完成问题：新能源智能汽车
2020年9月30日，中国新能源智能汽车产业峰会在广东省佛山市隆重举行，本次峰会提出汽车将实现三大转变：从机械产品向电子智能化产品转变；从单纯交通运输工具向人类第三空间转变；从单一汽车产业向多产业融合转变，新能源智能汽车融合汽车制造、计算机芯片、人工智能、大数据、云计算、信息通信等多个高新技术产业，已经成为国际公认的汽车产业发展战略方向。
如图甲所示是一款新能源智能汽车，车顶覆盖薄膜式太阳能电板；车窗采用“智能玻璃”，除了可实现调节温度和透明度（透过玻璃的光照度与入射光照度之比），还具有单向透光功能，可以从车内看到车外景象，而车外看不见车内景象；车身配有多个雷达，充分提高了行车的安全性。
（1）车辆启动时车载雷达启动，发出（选填“超声波”或“次声波”）信号，经过周边物体的反射后，可判断车与障碍物的距离；改变按压汽车方向盘上喇叭开关的力度，可改变喇叭发出声音的（填声音的特性）；
（2）在车内通过车窗玻璃看到的驾驶员的像是（填“实像”或“虚像”）；汽车挡风玻璃是倾斜的，目的是使车内物体通过挡风玻璃所成的像位于（填“斜上方”“斜下方”或“正前方”），不妨碍司机视线；
（3）薄膜式太阳能电板应设计成（填“黑”或“白”）色；
（4）“智能玻璃”能根据车外光照度自动调节玻璃的透明度，实现车内的光照度为一个适宜的定值，经测算车外光照度和玻璃的透明度的关系图像如题图乙所示。当透明度为60%时，车内光照度为Lx。
