广东省河源市紫金县2024-2025学年九年级上学期11月期中物理试题
试卷更新日期：2024-11-18 类型：期中考试
一、选择题：本大题共7小题，每小题3分，共21分，在每小题给出的四个选项中，只有一项是符合题目要求的。
-
1. 金秋时节，桂花飘香，这说明 ( )A、分子间存在引力 B、分子间存在斥力 C、分子可以再分 D、分子在不停地做无规则运动2. 下列事例中，通过热传递的方式改变物体内能的是（ ）A、
钻木取火
B、
划火柴
C、
烤火取暖
D、
搓手取暖

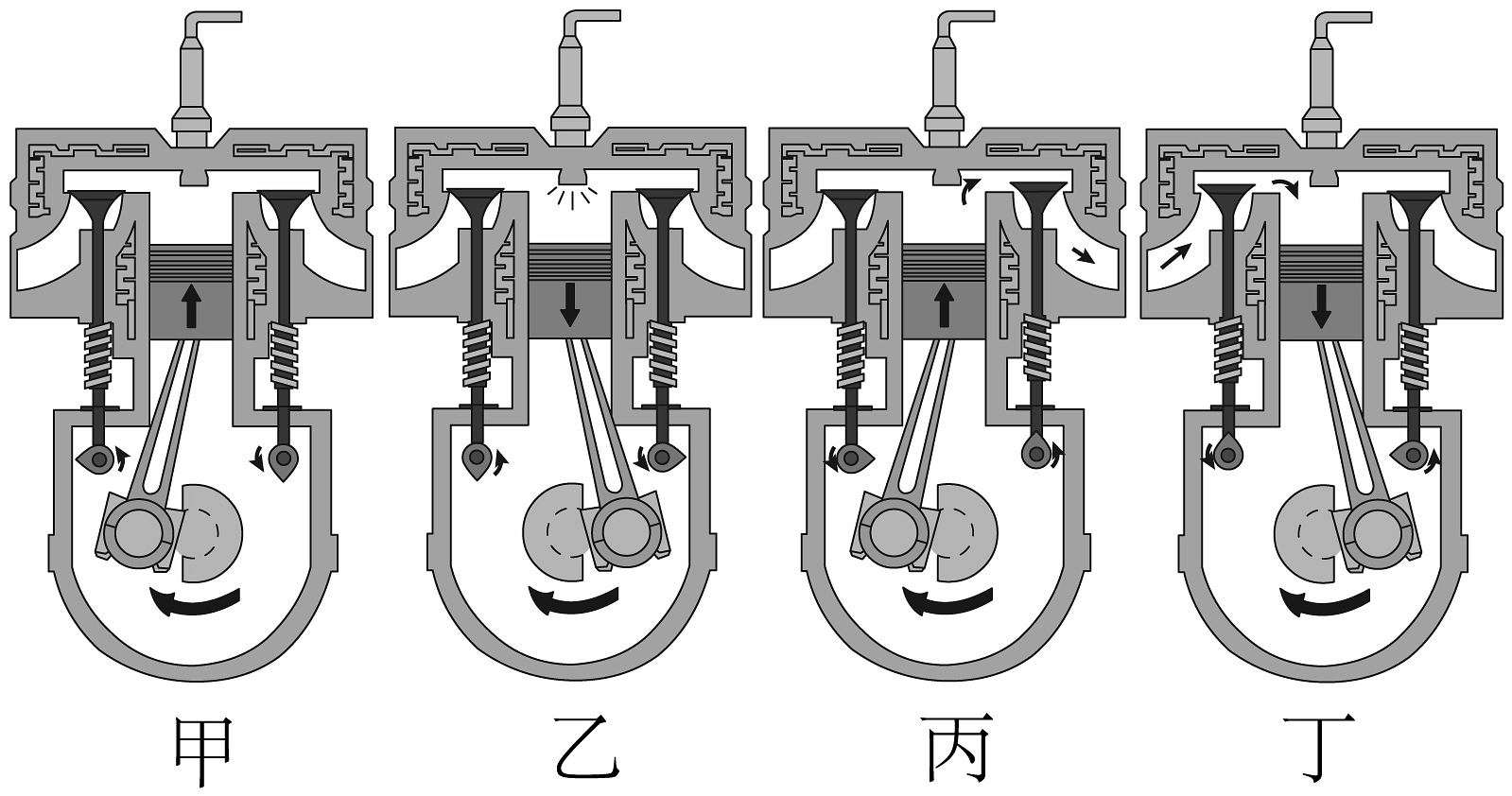

3. 汽油机的一个工作循环是由以下四个冲程组成的，图中四个冲程的工作顺序是（ ）
A、甲、乙、丙、丁 B、丁、甲、乙、丙 C、丙、甲、乙、丁 D、乙、甲、丙、丁4. 火锅古称“古董羹”，因食物投入沸水时发出的“咕咚”声而得名，是中国独创的美食之一.下列说法正确的是 ( )A、汤汁沸腾后，温度不变，但内能增加 B、火锅里食材的温度不断升高，是通过做功的方式改变食材的内能 C、用燃气灶加热火锅时，调大火力可以提高燃气的热值 D、不敢大口喝热气腾腾的汤，是因为汤里含有的热量多5. 如图所示是一个“充电宝”正在给手机电池充电，在充电过程中，该“充电宝”相当于电路中的（ ）
A、电源 B、导线 C、开关 D、用电器6. 如图，灯泡L2比L1亮，电压表V示数为4.5V，下列说法正确的是（ ）

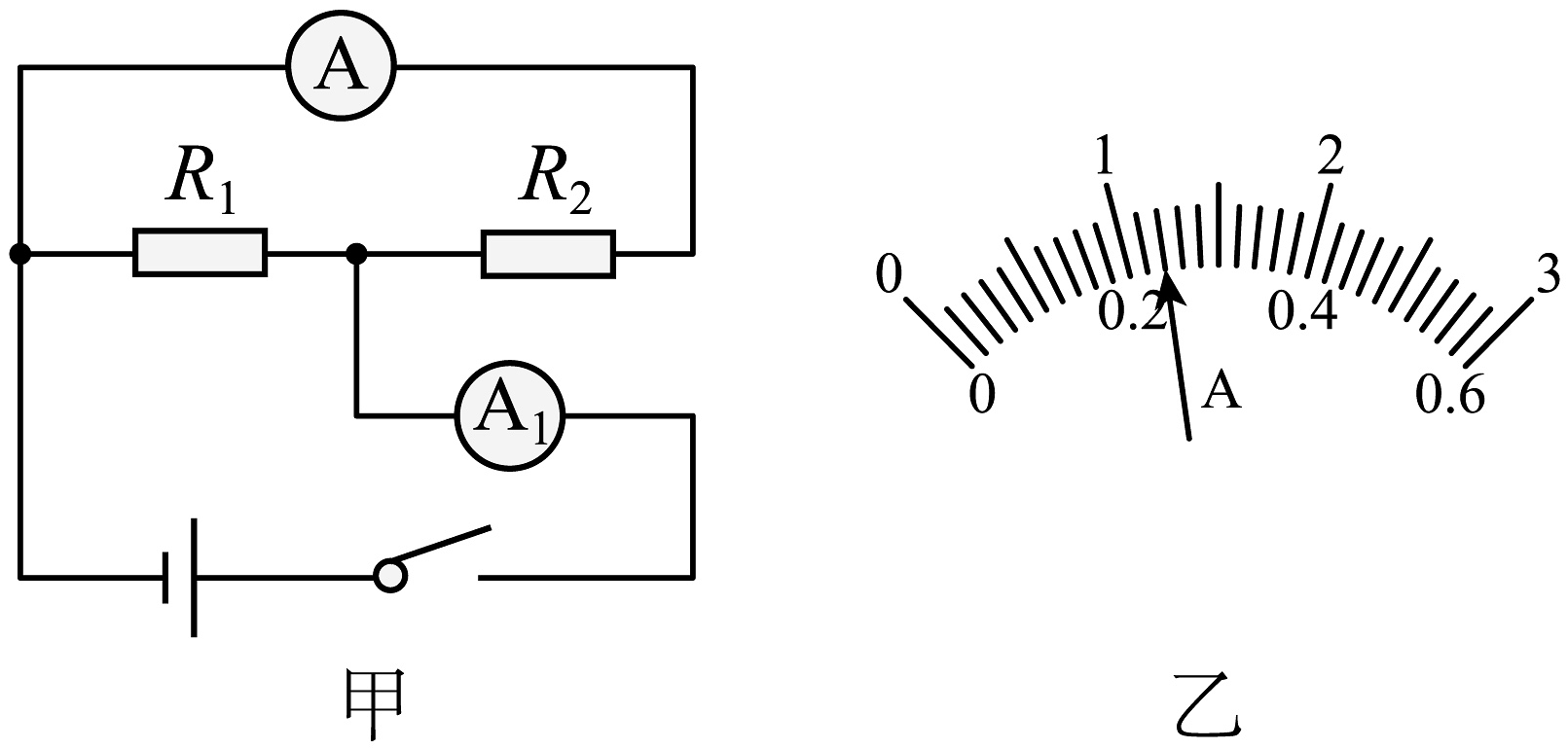

A、V1示数大于4.5V B、V1示数等于4.5V C、V2示数小于4.5V D、V2示数大于4.5V7. 在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（ ）
A、1.2A，0.22A B、0.98A，0.22A C、0.96A，0.24A D、0.24A，1.2A二、填空题：本大题共7小题，每空1分，共21分
-
8. 如图是氦的原子模型示意图，原子核是 ， 核外电子是 ， 其中带正电的是。（均选填“A”或“B”）

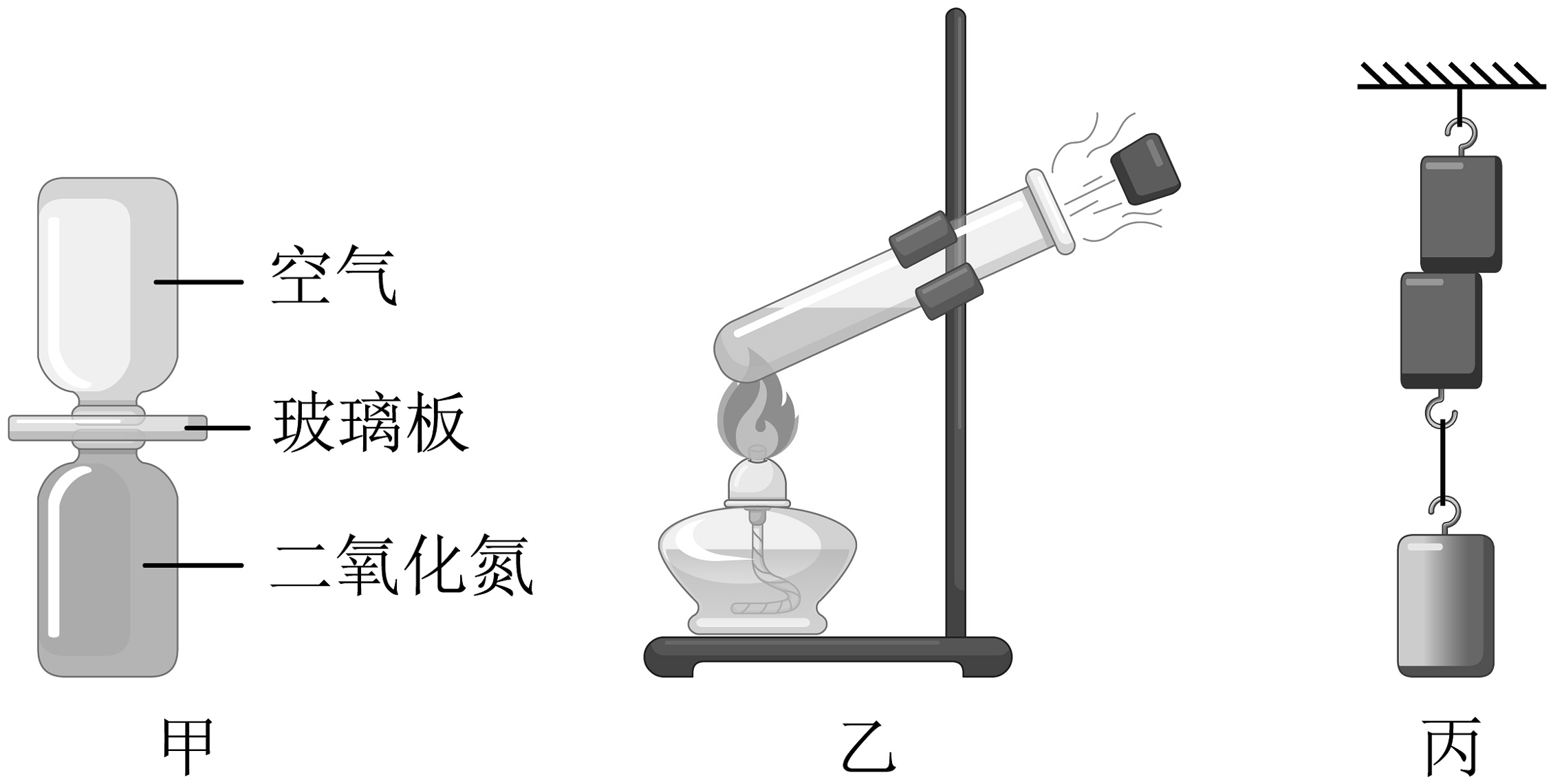

9. 图甲中，抽去玻璃板后，两瓶气体混合，颜色变均匀，说明气体间发生了现象；图乙中，试管中的水加热沸腾后，塞子被水蒸气推出，水蒸气的能转化为塞子的机械能；图丙中，两个压紧的铅块不会被重物拉开，说明固体分子间存在。
10. 一节新干电池的电压为V，一款移动电话的待机电流为1.5mA=A，家中电冰箱与洗衣机之间是联的。11. 如图所示为使用液氢作为燃料的氢能汽车，选用液氢作为燃料，主要原因是氢的热值；当汽车中的氢气消耗掉0.2kg时，其热值（选填“改变”或“不变”），完全燃烧0.2kg氢气放出的热量为J。（氢气的热值取1.4×108J/kg）

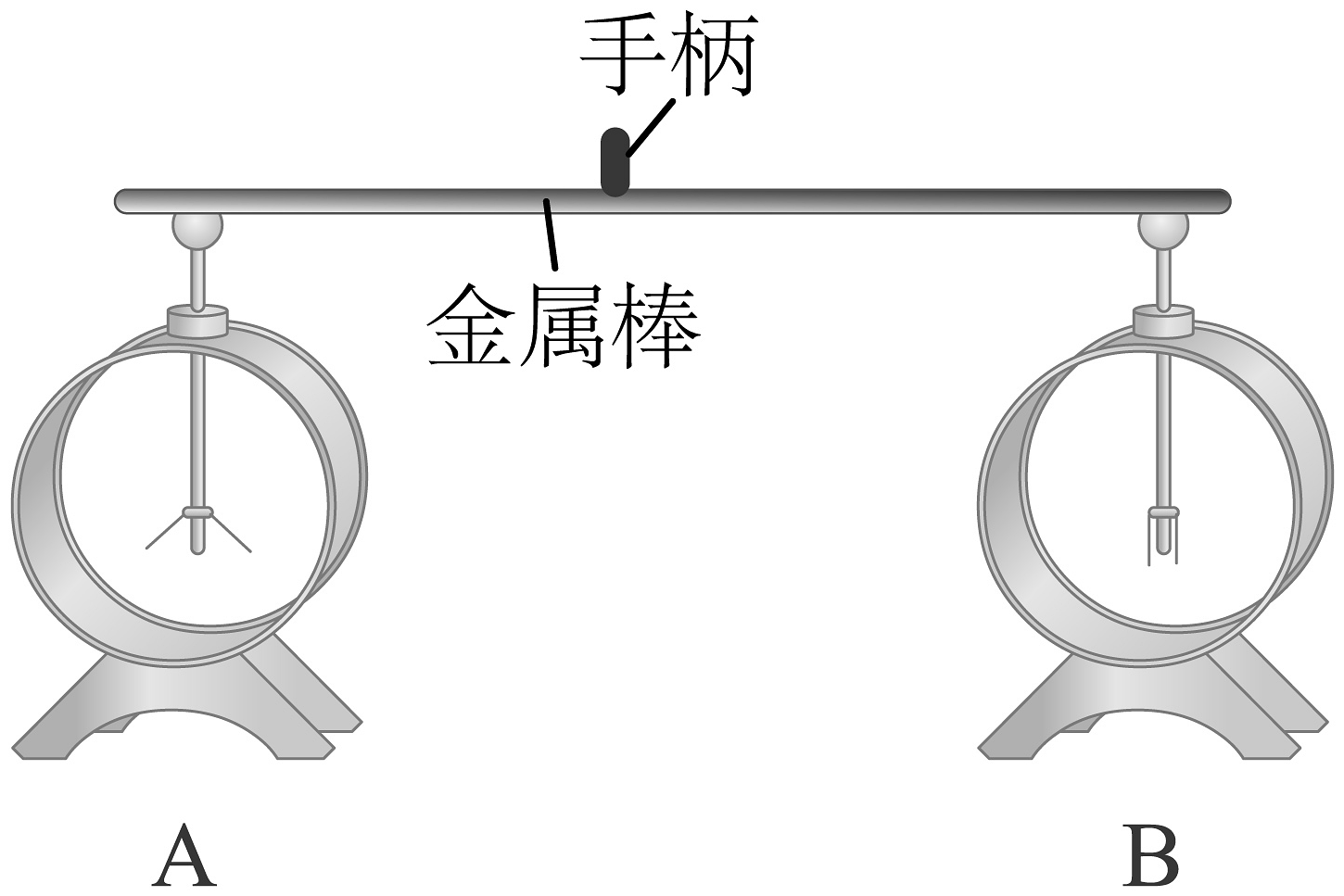

12. 用丝绸摩擦过的玻璃棒接触验电器A的金属球，其箔片张开，原因是同种电荷相互。如图，验电器B不带电，当用带有手柄的金属棒把两个验电器的金属球连接起来时，连接瞬间电荷的移动方向由（选填“A到B”或“B到A”），手柄的材料应为（选填“导体”或“绝缘体”）。
13. 如图所示，当开关S3闭合，S1、S2断开时，灯L1与L2联；如果要使灯L1与L2并联，则所有开关的状态是；若同时闭合开关S1、S2、S3 ， 则会造成电路。
14. 如图，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度，当将接线柱接入电路时，顺时针旋转滑片，灯泡变亮；该电位器是通过改变接入电路中电阻丝的来改变灯泡亮度的。若只将接线柱A、B接入电路，顺时针旋转滑片，灯泡变（选填“亮”或“暗”）。
三、作图题：本题7分。
-

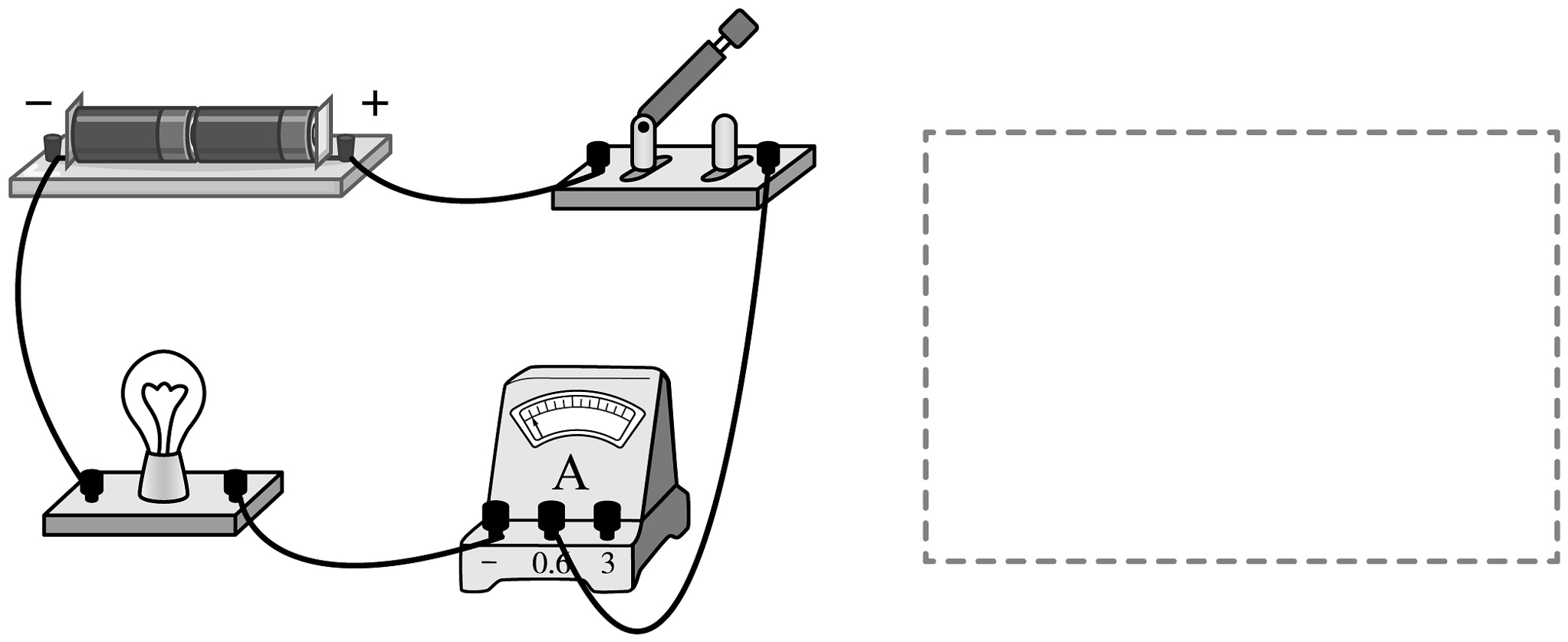

15. 作图题：(1)、请根据如图所示的实物电路图，在虚线框内画出对应的电路图；
(2)、请根据图甲所示的电路图，用笔画线代替导线，将图乙的实物图连接完整；
(3)、有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。其工作原理为密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。请在虚线框内画出符合要求的电路图。
四、实验题：本大题共3小题，第16小题6分，第17、18小题各7分，共20分。
-

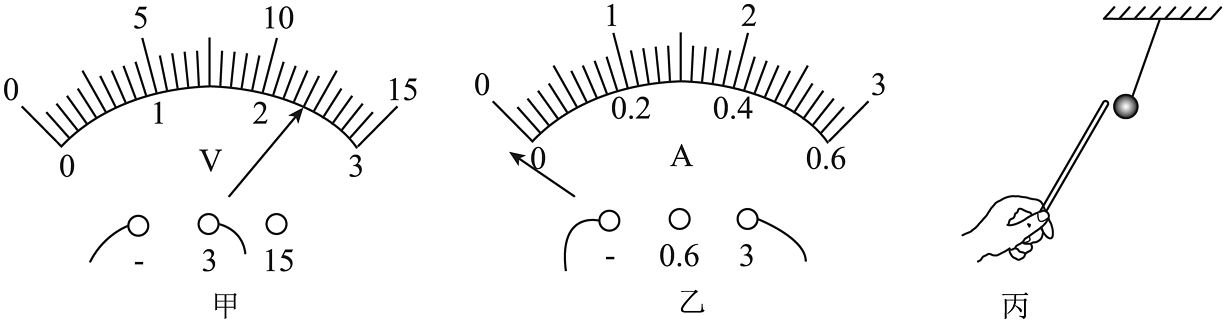

16. 按要求填空：(1)、如图甲，电压表的读数为V；在使用电流表时，闭合开关后发现其指针如图乙所示，原因是；如图丙，用带电的玻璃棒去靠近细线悬挂着的轻质小球，小球被吸引过来，原因是带电体具有的性质。

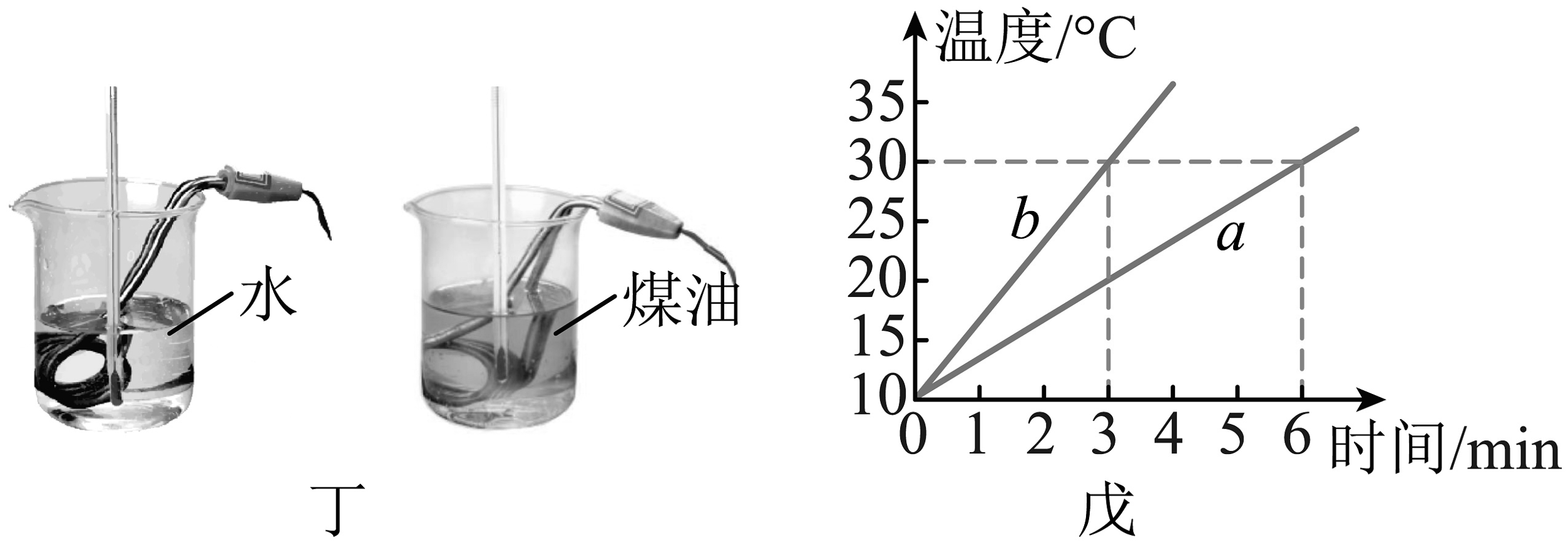

(2)、如图丁所示，实验小组的同学们在做“比较不同物质吸热的情况”实验同学们用相同的电加热器分别将初温、质量均相同的水和煤油加热到相同温度，通过比较来比较两者吸收热量的多少，这里运用到的研究方法主要是法和转换法，根据实验数据，同学们绘制出水和煤油的温度随时间变化的图像如图戊所示，其中水的温度随时间变化的图像是（选填“a”或“b”）。
17. 如图所示，物理兴趣小组正在探究“并联电路中干路电流与各支路电流的规律”。
(1)、在连接电路时，他们发现刚接好最后一根导线，电流表的指针就发生了偏转，原因是。(2)、图甲是他们某次测量时连接的实验电路，此时电流表测量的是通过（选填“L1”或“L2”）的电流.(3)、若要测量通过干路的电流，应先 ， 再将图甲中的导线（选填“a”或“b”）的一端移动到电流表的正接线柱上。(4)、他们测出的三处电流如下表所示。干路电流/A
L1所在的支路电流/A
L2所在的支路电流/A
0.5
0.3
0.2
分析表格可初步得出结论：在并联电路中，干路电流等于。
(5)、实验结束后，同组小明还连接了如图乙所示的串联电路，闭合开关S时，发现灯泡L1比L2更亮；对调两个小灯泡在电路中的位置，发现仍是L1比L2更亮.他想知道灯泡的亮度与什么因素有关.请你根据他探究的过程，完成填空：①用电流表分别测出图乙A、B、C三处的电流，电流表示数均如图丙所示，说明串联电路中的电流处处。
②分别将两盏灯泡单独接在图乙中电源的两端，发现L1、L2均比按图乙连接时更亮，由①②进一步猜想：灯泡的亮度可能跟有关（不考虑灯泡的电阻变化）。
18. 小明用如图甲所示的电路来探究串联电路中电压的特点。
(1)、连接电路前，小明发现电压表指针如图乙所示，接下来他应对电压表进行的操作是。(2)、实验中最好选择规格（选填“相同”或“不同”）的小灯泡。(3)、小明正确测出L1两端的电压后，在测L2两端的电压时，他将电压表与A点相连的导线改接到C点，而保持电压表与B点相连的导线不动。他的做法是（选填“正确”或“错误”）的，理由是。(4)、实验中，小明正确测得的数据如下表所示，由表中的实验数据可知，UAB、UBC、UAC的关系是 ， 本实验中测量多组数据的目的是（选填“寻找普遍规律”或“减小实验误差”）。实验次数
UAB/V
UBC/V
UAC/V
1
1.3
1.5
2.8
2
1.2
1.6
2.8
3
1.1
1.7
2.8
五、计算题：本大题共2小题，第19小题7分，第20小题6分，共13分。
-

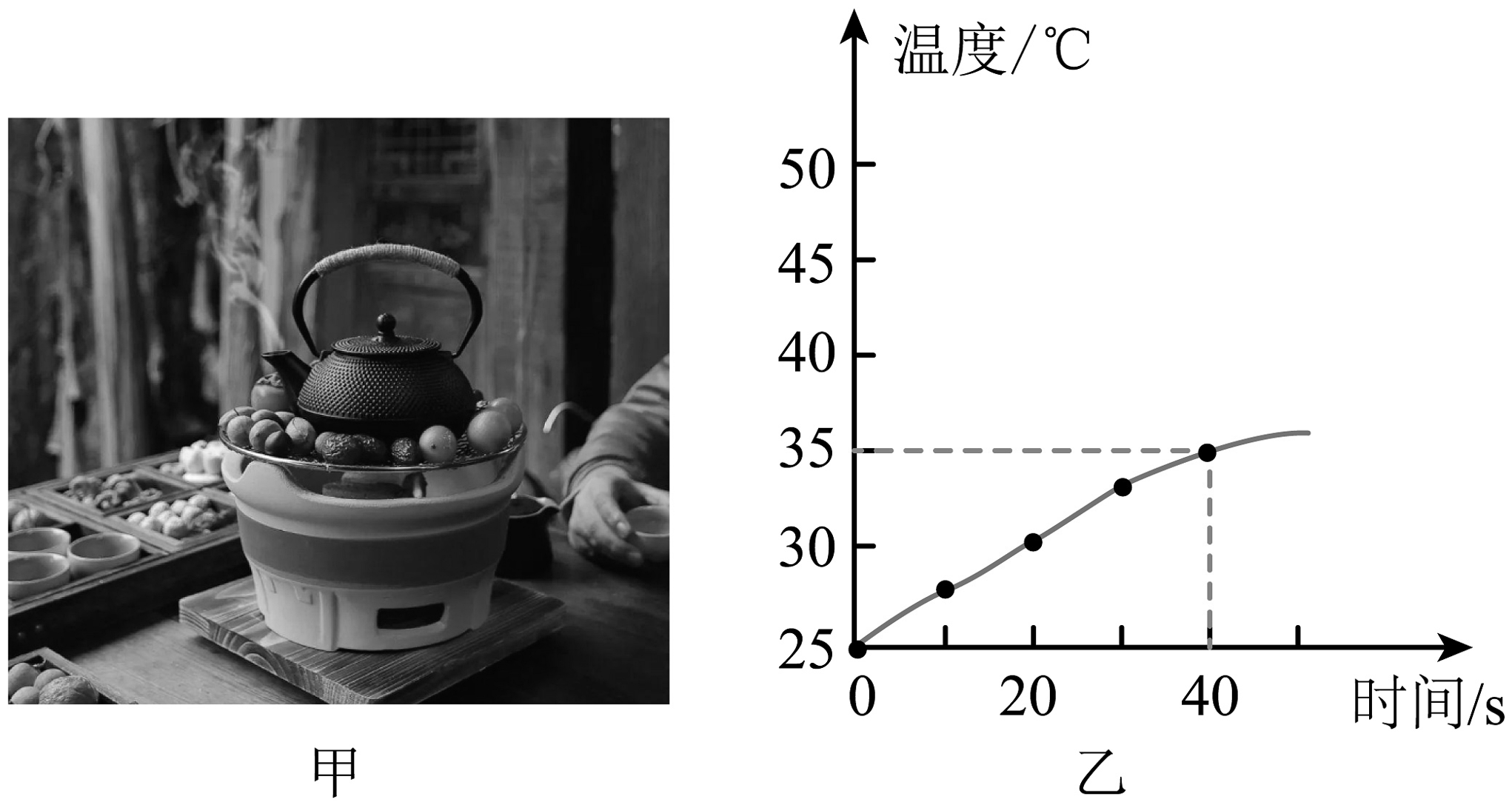

19. 如图甲是近年重新兴起的传统文化活动“围炉煮茶”，烧炭加热茶水过程中的温度—时间关系如图乙所示，已知壶内水的质量为2kg，水的比热容为4.2×103J/（kg⋅℃），炭的热值为3.36×107J/kg。求：

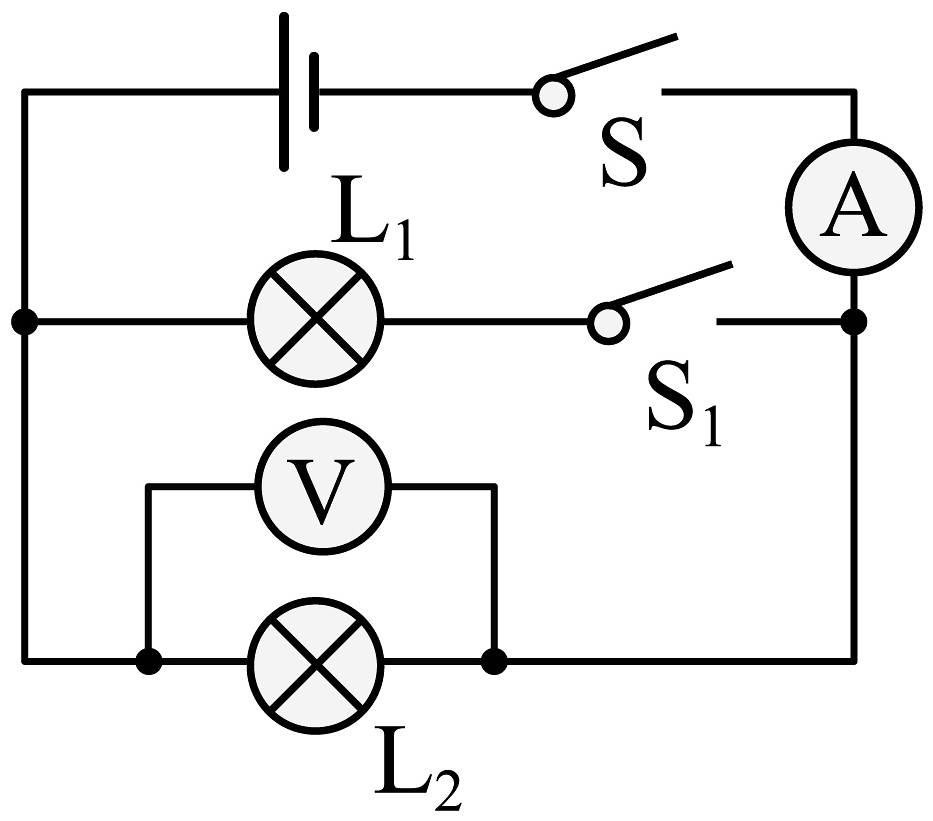

(1)、在1个标准大气压下将壶内的水煮沸，水吸收的热量；(2)、在加热40s时共消耗了10g炭，炭完全燃烧放出的热量；(3)、前40s过程用炭烧水的热效率。20. 如图所示，当开关S、S1都闭合时，电流表的示数为1A，电压表的示数为3V；当开关S闭合、S1断开时，电流表的示数变为0.4A。求：
(1)、当开关S、S1都闭合时，L2两端的电压；(2)、电源电压；(3)、通过L1的电流大小。六、综合能力题：本大题共3小题，每小题6分，共18分。
-
21. 我国电车制造业迅猛发展，疾驰在时代前沿，为全球绿色出行树立了典范。如图为我国某品牌电车，其内部蕴含着丰富的物理知识。
充电类型
公共充电桩
家用充电桩
(商用电)
公共充电桩
(民用电)
价格
(元/度)
1.5(峰段)
1
0.6(峰段)
1.2(谷段)
0.3(谷段)

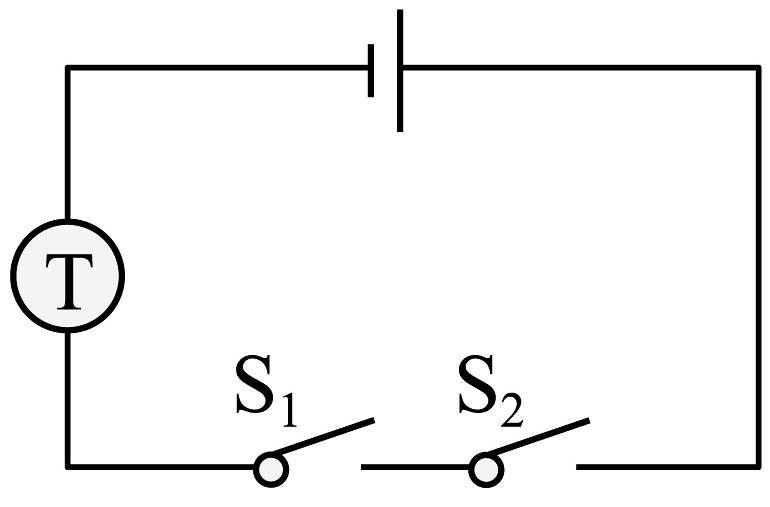

(1)、发光二极管属于（选填“半导体”或“超导体”），具有性，在电车上得到了广泛应用，如氛围灯、日间行车灯、车尾灯等，其中氛围灯与车尾灯的连接方式为；(2)、通过语音呼唤（相当于闭合S1）或手动闭合机械开关S2 ， 即可使除雾装置①启动，快速除去后视镜上的水雾，其简易电路与下列选项中的______（填字母）所示电路类似；A、
B、
C、
D、
(3)、在某城市内不同类型的电车充电桩收费标准如上表，Y品牌汽油车油费为0.4元每公里，若题干中的电车平均每公里耗电0.3度，则在该城市内用车里程为10000公里时，使用X品牌电车最多能比Y品牌汽油车节省元；但是由于电车电源内部导线在用车过程中老化变细，导致电阻变 ， 使得电源有损耗。22. 汽车在行驶时，发动机的温度升得很高。为了确保安全，可用水循环进行冷却，实际上，水中往往加入不易挥发、密度比水小的防冻液（原液），加入防冻液后的混合液冬天不容易凝固、长时间开车也不容易沸腾，有关资料表明，防冻液与水按不同的比例混合，混合液的凝固点不同、沸点不同，具体数值参见下表（表中防冻液含量是指防冻液在混合液中所占体积的百分比）。在给汽车水箱中加防冻液时，宜使混合液的凝固点比本地常年最低气温低10~15℃.考虑到混合液比热容的减小会影响散热效果，因此，混合液中防冻液的含量不宜过高。防冻液含量/%
30
40
50
60
70
80
90
混合液的凝固点/℃
-20
-30
-38
-50
-48
-43
-30
混合液的沸点/℃
104
108
112
116
120
124
128
(1)、利用水循环进行冷却发动机，主要是利用水的较大。(2)、若某地常年最低气温为—15℃，则防冻液含量为40%的混合液（选填“适合”或“不适合”）在该地区使用。(3)、在混合液中，如果防冻液含量由30%逐渐增大到60%，则混合液凝固点的变化情况是______（填字母）。A、逐渐升高 B、逐渐降低 C、先升高后降低 D、先降低后升高(4)、长时间使用后，汽车水箱中的混合液中的水会因为汽化而减少，与原来相比，混合液的沸点（选填“升高”“降低”或“不变”），其原因是。(5)、由表格数据可知，当防冻液含量为75%时，混合液的沸点大约为℃。23. 阅读材料，回答问题。光伏发电
光伏发电在我国能源领域占据重要地位.光伏发电简易原理如图，电池板上具有大量的不稳定电子，当太阳光照射到电池板上，这些电子获得能量会定向移动形成电流，电流通过控制器和逆变器就可以供我们生产生活所用.但光伏发电受环境影响较大，阴影遮挡是最常见的环境影响之一。
(1)、光伏发电的主要能量转化是能转化为能。(2)、电池板中有两层纯硅掺杂形成的材料，其中电极1相当于电源的极（在电源内部电流的方向是从电源的负极流向正极），而电池板的外壳材料选择也有较高要求，其中下列性质不是外壳材料所需具备的是（填字母）。A. 良好的导热性 B. 良好的透光性
C. 良好的导电性 D. 良好的耐磨性
(3)、若电池板每小时输出的电能是2.16×106J，则每小时输出的电能相当于节省了kg的煤。（假设煤完全燃烧，煤的热值取q=3×107J/kg）
-
