广东省东莞市2024-2025学年九年级上学期12月月考物理试题
试卷更新日期：2024-12-24 类型：月考试卷
一、选择题（共7题，21分）
-
1. “安全用电，珍爱生命”是公民应有的安全意识。关于安全用电，下列做法正确的是（ ）A、
用湿抹布擦发光的灯泡
B、
用手指触碰插座的插孔
C、
电线上晾衣服
D、

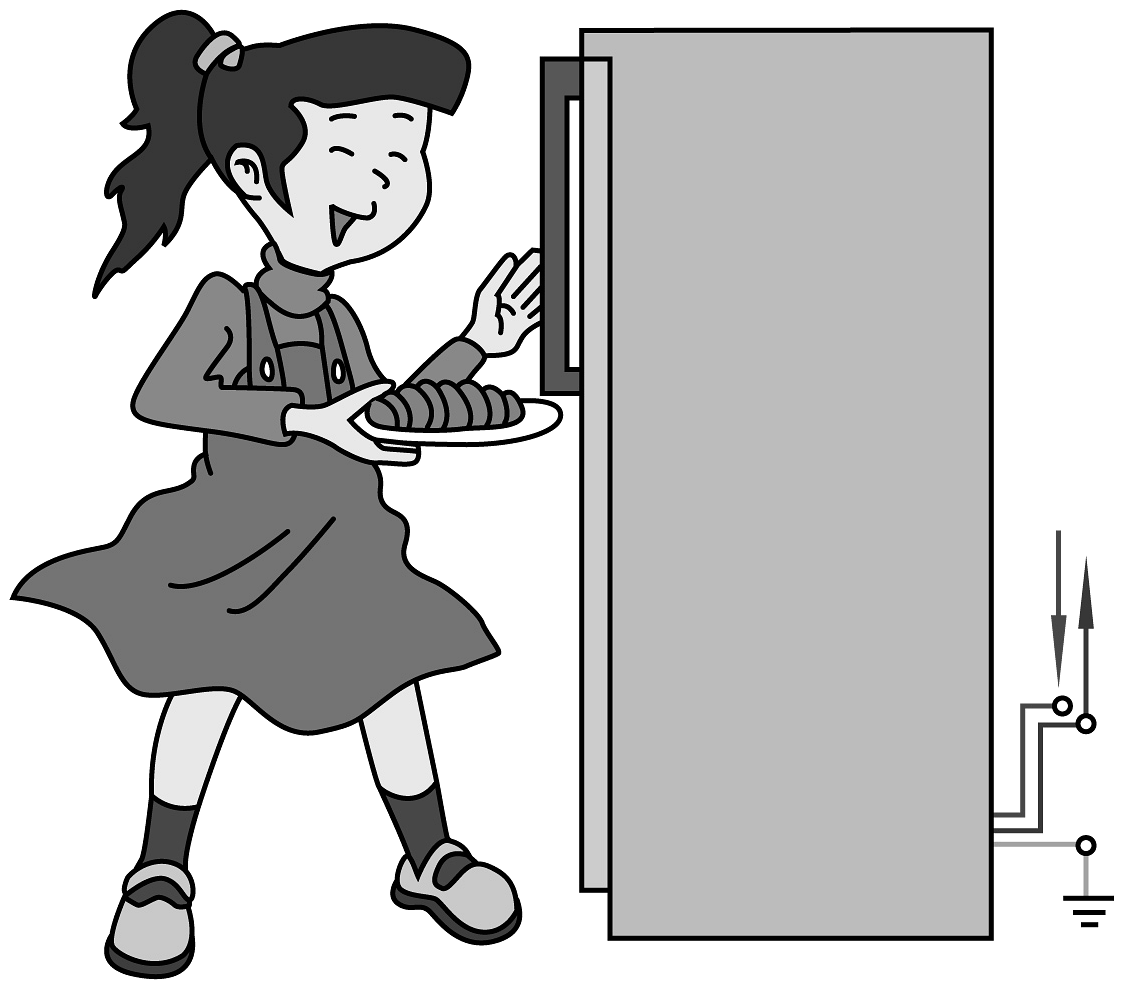

冰箱金属外壳接地
2. 某市安装了违法闯红灯高清自动抓拍系统。当信号灯处于红灯的时候（开关S1闭合），若机动车仍继续行驶，这套系统会使开关S2闭合，将机动车的图像拍摄下来。下列电路图符合要求的是（ ）A、
B、
C、
D、
3. 下列关于热现象的一些说法，错误的是（ ）A、冰熔化成水时，温度不变，内能增大 B、体温计内测温物质用水银，是因为水银的比热容较小 C、雨水顺着沙粒缝隙渗入土壤属于扩散现象 D、刚炒出来的菜散发出浓浓的香味，是因为温度越高，分子热运动越剧烈4. 下列前者属于能量单位、后者属于长度单位的是（ ）A、牛顿 千克/米3 B、焦耳/秒 米/秒 C、焦耳 光年 D、牛顿/米2 毫安5. 如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（ ）
A、灯L1不亮 B、灯L2不亮 C、电流表无示数 D、电池也被烧坏6. 已知 ， ， 琴琴同学分别按图甲和图乙两种方式将两电阻连接在一起，则（ ）

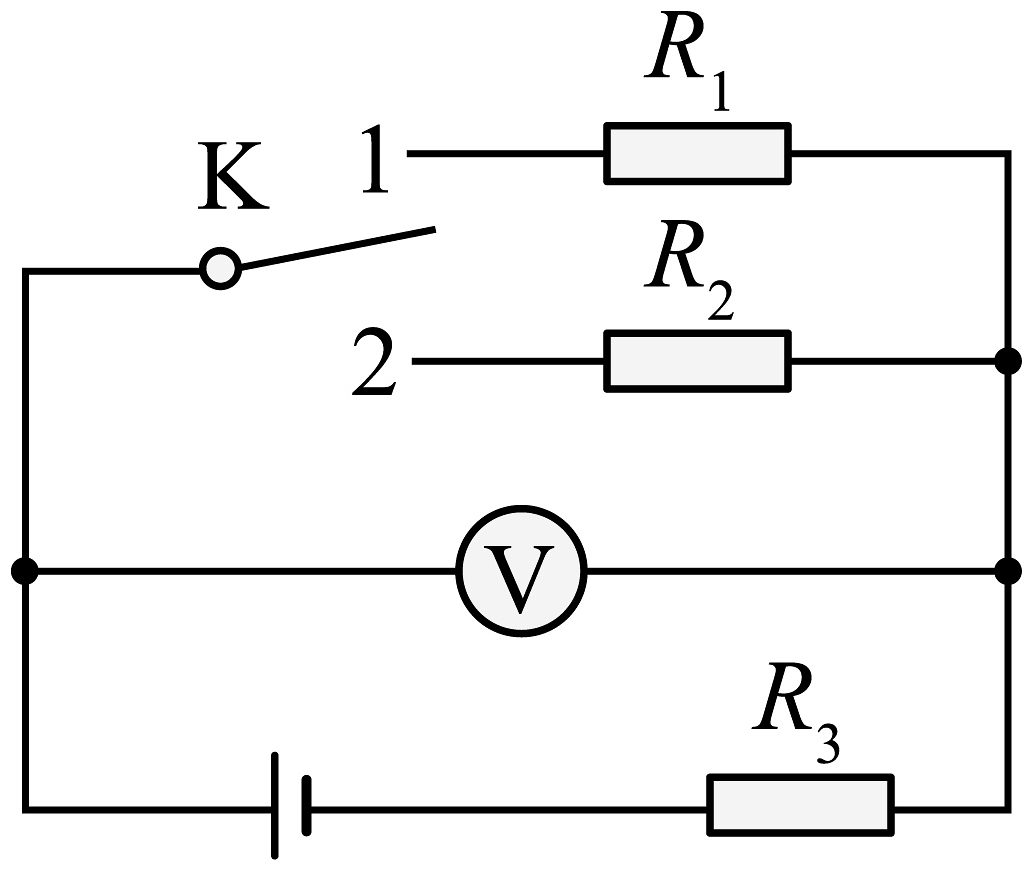

A、图甲中R1与R2的电流比 B、图乙中R1与R2的电压比 C、图甲与图乙的总功率比 D、图甲与图乙的总功率比7. 如图所示电路，电源电压恒定，R1=10Ω，R2=8Ω，R3不知道为多少。当开关K扳到位置1时，电压表V读数为2.0V，当开关扳到位置2时，电压表读数可能是（ ）
A、2.2V B、1.9V C、1.5V D、1.4V二、填空题（共7题，每空1分，共21分）
-
8. 用充电宝同时给三部手机充电，这三部手机是联的，充电宝相当于。若拔掉其中一部手机则通过充电器的总电流将。9. 如图为“长征五号”运载火箭，它采用了我国新研制的大推力液氧液氢发动机。火箭从地面竖直加速升空过程中，把燃料的能转化为能，火箭的机械能（选填“增大”、 “减小”或“不变”）。

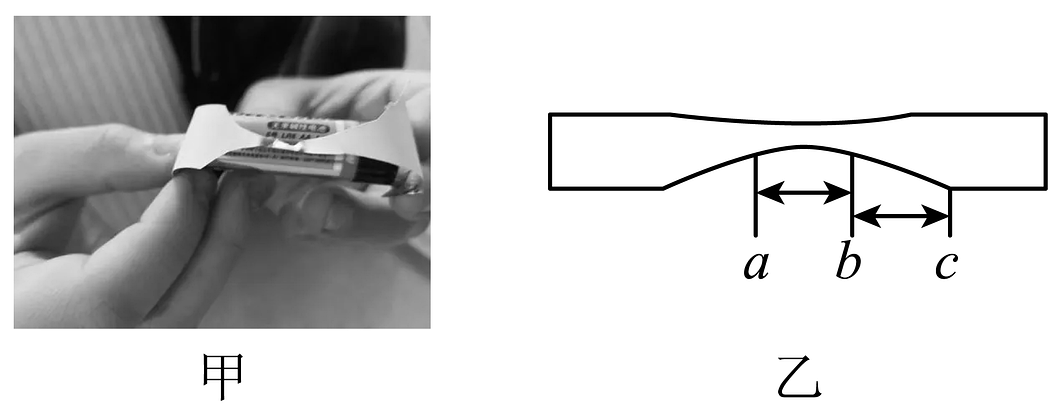

10. 大年三十晚上妈妈炒菜发现放在热菜中的盐比凉菜中的盐更入味，这说明分子热运动的剧烈程度与有关；其中食盐的主要成分是是氯化钠，氯化钠是（选填“晶体”或“非晶体”）；炒菜时不断翻炒使食物变熟，主要是通过的方式改变了食物的内能（选填“机械运动”或“热传递”）。11. 物理课上，老师做了一个有趣的实验：老师把包装口香糖的锡纸中间剪掉一些（如图乙所示），将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火，如图甲所示。已知ab段与bc段锡纸等长，请判断ab和bc段：IabIbc；RabRbc；UabUbc（以上三空均选填“>”、“＝”或“<”）。
12. 小明用相同的酒精灯给质量相等的甲、乙两种物质加热。根据测量数据描绘温度—时间的图像如图所示，由图可知甲物质比热容（选填“>”“<”或“=”）乙物质比热容，用酒精灯给物体加热，物体内能增大，升高，这是通过热传递方式实现的。实验完成后酒精灯中剩余酒精的热值（选填“变大”“变小”或“不变”）。
13. 某单缸四冲程内燃机的一个冲程剖面图如图。由图可知，该内燃机是（选填“汽油机”或“柴油机”），该冲程是冲程。若该内燃机的一个工作循环对外做功35J，则燃料完全燃烧放出的热量一定（选填“大于”“等于”或“小于”）35J。
14. 如图所示是电子秤的工作原理示意图，电路中R0的作用是；往电子秤的托盘上放一个萝卜时，电路中电流表的示数将 ， 把该电子秤拿到月球上称量萝卜的质量时，跟在地球上称量同一个萝卜的质量相比较，电子秤示数将。（后两空均选填“变大”“不变”或“变小”）
三、作图题（2，2，3分共7分）
-
15. 汽车的座椅和安全带插口相当于一个开关，人坐在座椅上时，座椅开关闭合，指示灯亮；将安全带插入插口时（这时插口开关闭合），指示灯又熄灭。请将如图所示（其中的R0是在安全带开关闭合时，可以防止电路短路）的元件连接成一个符合要求的电路图。
16. 在如图所示电路中，开关S闭合后，灯泡L1和L2正常发光．请在图中的圆圈内填上合适的电表符号．
17. 用笔画线代替导线把电路补充完整。要求：A1测L1的电流，A2测L2的电流，开关控制L1和L2（干路电流约为0.5A）
四、实验，探究题（每空1分，共20分）
-
18. 在探究“物体动能的大小与哪些因素有关”的实验中，让质量不同的铁球从斜面的同一高度由静止释放，撞击同一木块，能将木块撞出一段距离．如图甲所示．请回答下列问题：
（1）从同一高度由静止释放的目的是 ， 该实验的目的是研究铁球的动能大小与（选填“质量”或“速度”）的关系．
（2）该实验是通过观察的大小，来说明铁球对木块做功的多少，从而判断出（“铁球”或“木块”）具有的动能的大小．
（3）有同学将实验装置改进成图乙所示，利用质量不同的铁球将同一弹簧压缩相同程度后静止释放，撞击同一木块，将木块撞出一段距离进行比较．该实验方案是否可行？答：你的理由是 ．
19. 小明刚学了热传递的知识，想到了一个问题：在热传递过程中传递的是能量还是温度？小明想到晚上洗澡时，用热水和冷水兑成温水，这不就是热传递现象吗？他决定用实验来研究。他从实验室借来量筒、烧杯、温度计、量热器（一种容器，绝热性能好）等器材。他先在量热器中倒入400mL温度为20℃的冷水，又倒入400mL温度为80℃的热水，稍搅拌后测得混合后的共同温度为50℃，接着他改变了水的体积和热水的初温，又做了三次实验，将数据记录在如表：次数
冷水质量m/kg
冷水初温t0/℃
热水质量m/kg
热水温度t0/℃
混合后总质量m/kg
混合后温度t/℃
1
0.4
20
0.4
80
0.8
50
2
0.2
25
0.2
75
0.4
3
0.2
20
0.4
80
0.6
60
4
0.4
20
0.2
80
40
（1）请将表格中的两空格的数据填全；
（2）在第三次实验中，冷水吸收的热量Q吸=J，热水放出的热量Q放=J；
小明经过计算和分析，概括了以下几点：
①热传递过程中，低温物体上升的温度（选填“一定”、“不一定”）等于高温物体下降的温度；
②热传递过程中，低温物体吸收的热量（选填“一定”、“不一定”）等于高温物体放出的热量；
③热传递过程中，传递的是（选填“温度”、“能量”）。
20. 小丽要测量未知电阻Rx的阻值，她利用符合实验要求的电源一个、已调零的电压表一块、滑动变阻器、电阻箱各一个、开关两个、导线若干，小丽设计了如图所示的实验电路图，并写出了如下的实验步骤。请你将小丽的实验步骤补充完整。
（1）开关S1和S2均断开，按电路图连接电路，将滑动变阻器滑片P移到阻值最大端；
（2）只闭合开关 ， 调节滑动变阻器的滑片P到适当位置，记录电压表的示数U1；
（3）断开开关 ， 闭合 ， 保持不变，调节 ， 使电压表的示数仍为U1；
（4）记录此时电阻箱的示数R0 ， 则待测电阻的阻值Rx＝；
（5）本实验采用的研究方法是。
五、计算题（第21题6分，第22题7分，共13分）
-
21. 通常用电能表来计量各种用电器工作时消耗的电能。张丽在月初读表时电能表示数如图所示，求：
(1)、按现行电价0.60元/度计算，当小丽家月末电能表的示数显示为多少时，表明张丽家需要交120元的电费？(2)、张丽测得当只有某用电器单独使用时，电能表转盘在10min内转过400转，则该用电器的电功率为多少W？22. 某物理兴趣小组设计了一个压力报警装置，工作原理如图所示。ABO为一水平杠杆，O为支点，AB∶OB=4∶1；已知报警器R0的阻值恒为10Ω，压力传感器R固定放置，R的阻值随所受压力F变化的关系如表所示。闭合开关S，水平踏板空载时，电压表的示数为2V；当水平踏板所受压力增大，电压表示数达到5V时，报警器R0开始发出报警信号。踏板、压杆和杠杆的质量均忽略不计。求：F/N
0
5
10
15
20
25
30
…
R/Ω
35
28
22
18
14
12
8
…
(1)、水平踏板空载时电路中电流为多少？(2)、当水平踏板所受压力增大，电压表示数达到5V时，报警器R0开始发出报警信号时，压力传感器R连入阻值是多少？(3)、当电压表示数达到5V时，报警器R0开始报警时，踏板设定的最大压力值为。[本题要求：（1）、（2）两问要求写出计算过程；（3）问只要求写出答案结果]
六、综合题（每空1分，共18分）
-
23. 阅读短文，回答问题：
人工智能
近年来，AI技术的快速发展，各种新技术正在高速向我们的工作和生活渗透。连日来热度不减的ChatGPT引发社会关注，其背后的核心技术人工智能，更是成了人们热议的“高频词”，让我们看到人工智能助力行业发展的更多可能性。
应用一：图甲是国内某品牌首款AI智能音箱，它可以直接根据用户的语音指令来完成指定操作，说明声音可以传递（选填“能量”或“信息”）；
应用二：北京冬奥会引入的“AI评分系统”，能逐帧抓取运动员从起跳到落地之间的空中姿态，将运动员的精彩表现在最短时间内真切地呈现给观众，为裁判评分提供可视依据。如图乙所示，某次比赛系统呈现运动员上升（ab）及下落（bc）瞬间，由此可判断运动员在（选填“ab”或“bc”）段重力势能减小，动能增大；
应用三：图丙是某新能源智能汽车，车顶覆盖薄膜式太阳能电板，车窗采用“智能玻璃”，能根据车外光照度自动调节玻璃的透明度，实现车内的光照度为一个适宜的定值，经测算车外光照度和玻璃的透明度的关系图象如图丁所示；“智能玻璃”还具有单向透光功能，可以从车内看到车外景象，而车外看不见车内景象；智能玻璃还具备调温功能，有效防止玻璃起雾，充分提高了行车的安全性；
（1）薄膜式太阳能电板工作时将太阳能转化为能；
（2）冬天行车时，汽车挡风玻璃的（选填“内”或“外”）侧容易出现一层白雾，此时应将智能玻璃温度调；
（3）当车外光照度为125Lx时，智能玻璃的透明度会自动调节为％。
24. 为了增强体质，小星定期的进行跳绳训练。如图所示，在一次训练中，小星跳绳时所穿运动鞋的总质量为0.2kg，平均每分钟他跳绳120次，若每次双脚把运动鞋抬离地面的高度均为0.06m，则：（1）运动鞋的总重力的大小是；
（2）每上升一次他对运动鞋做的功为；
（3）他跳绳时对运动鞋做功的平均功率为；
（4）在参加中考体育考试时，小星认为跳绳时每次跳的高度不宜太高，这可节省体力更好的参加体考的其它项目。同学们（选填“同意”或“不同意”）他的观点，因为每次跳的高度太高，则每次对自己以及运动鞋所需做功也（选填“较多”“较少”或“不变”），根据做功实现能量的转化，所以当做功越多则导致被转化的体能（选填“越多”“越少”或“不变”）。
25. 阅读材料，回答问题。智能机器人

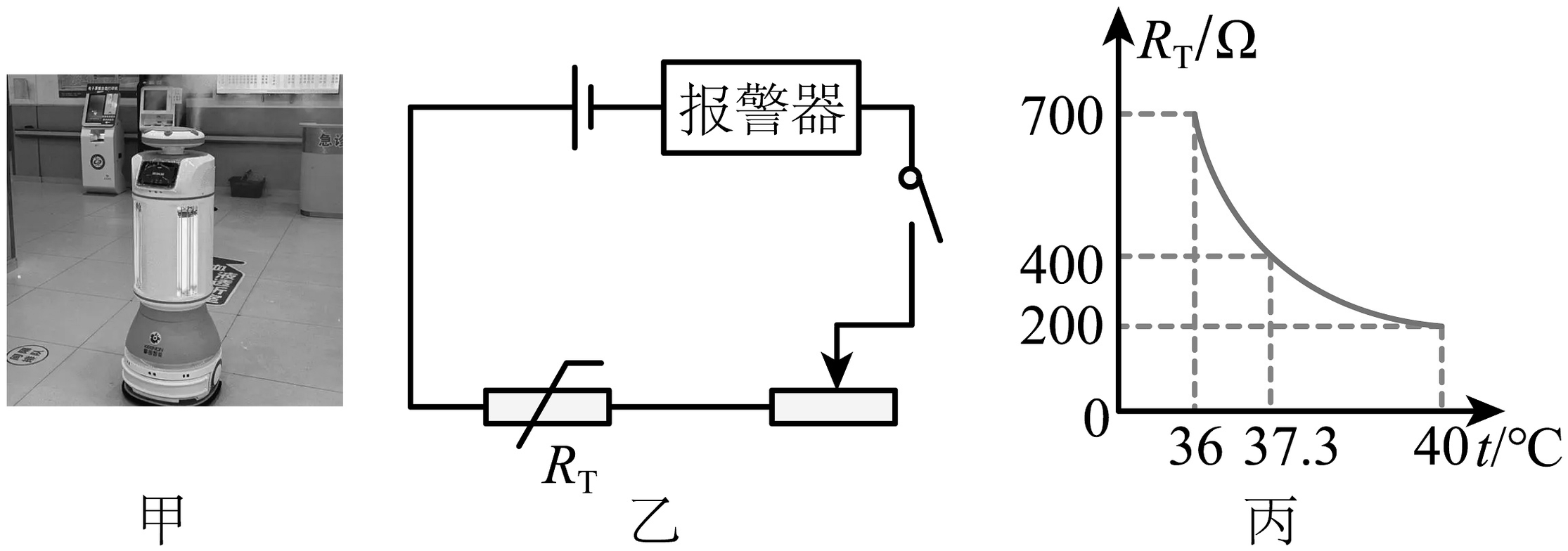

智能机器人常被用于校园红外测温及校园消毒（如图甲所示）。机器人配备了3台高清摄像头和红外热成像测温仪，若检测到人体温度异常，机器人会发出警报信号。机器人上还安装了超声波雾化器自动喷枪，将消毒液雾化后再吹散到空气中进行消杀。当剩余电量不足时，机器人会主动寻找充电器充电，电池在充电时相当于用电器，在工作时相当于电源。如图乙是它简化的智能测温报警电路，报警器电阻不计，热敏电阻RT的阻值随温度变化规律如图丙所示。如表为智能机器人的部分参数：
电池充电电压
20V
电池工作电压
18V
电池容量
4000mAh
行进速度
0.3~0.5m/s
报警电流
≥30mA
底座与地接触面积
25cm2
满载时消毒液质量
10kg
空载净重
20kg
（1）机器人满载消毒液静止在水平地面时对地面的压强是Pa（g取10N/kg）；
（2）机器人电量不足时，它会以最大速度朝着充电器匀速直线前进，在匀速直线前进的过程中，机器人受到动力与阻力是一对（填“平衡力”或“相互作用力”），如果它距离充电器72m，则到达充电器需要min；
（3）以下机器人工作的原理中正确的是（单选题）；
A．高清摄像头利用了凸透镜成倒立缩小实像的原理
B．红外测温仪工作时发出红外线射向人体再反射回测温仪内进行测温
C．在水平路面上匀速行驶的机器人正在喷雾消毒时，其动能不变
（4）当所测温度达到或超过37.3℃时，要求报警电路系统报警，则闭合开关前，应该将滑动变阻器的阻值调到Ω；
（5）红外线测温仪测量的是人体皮肤表面的温度，而人体皮肤表面温度比腋下温度要略低，所以要将该电路报警温度调低一点，应将滑动变阻器的滑片向（选填“左”或“右”）移动。
