一、选择题（每题只有一个选项正确，每小题3分，共21分）

1. 下列实例中，有力对物体做功的是（　　）

A、小球在光滑水平面上滚动 B、把砖从地面搬到20楼上 C、举重运动员举起杠铃停在空中 D、背着书包在水平路面上行走

查看试题解析
2. 下列有关热和能的说法中，正确的是（　　）

A、发生热传递时，热量是从高温物体传递给低温物体 B、一块0℃的冰熔化成0℃的水后，温度不变，内能不变 C、内燃机的压缩冲程，是通过热传递增加了汽缸内物质的内能 D、物体的温度升高，内能增大，一定是吸收了热量

查看试题解析
3. 下图为四冲程汽油机工作过程中的某冲程示意图，该冲程为（）

A、吸气冲程 B、压缩冲程 C、做功冲程 D、排气冲程

查看试题解析
4. 如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是( )

A、 B、 C、 D、

查看试题解析
5. 小光同学连接如图所示的电路图，闭合开关S，两电流表的示数分别如乙、丙两图所示，造成这种现象的原因是（　　）

A、 $L_{1}$ 与 $L_{2}$ 的规格不同 B、其中一个电流表有故障 C、两个电流表选择了不同的量程 D、测量中存在误差

查看试题解析
6. 如图甲所示电路中，当闭合开关S后，两个电压表均选用0-3V量程，指针偏转如图乙所示，则灯泡 $L_{1}$ 两端的电压为（　　）

A、1.2V B、2.8V C、1.6V D、4.0V

查看试题解析
7. 下图是一种自动测定油箱内油面高度的装置。R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属滑片上移时（　　）

A、电路中的电流减小，油箱油面降低 B、电路中的电流减小，油箱油面升高 C、电路中的电流增大，油箱油面降低 D、电路中的电流增大，油箱油面升高

查看试题解析

二、填空题（每空一分，共21分）

8. 小明在的水平路面上，以50N的力将木箱沿直线匀速推动了10m。在此过程中，木箱受到地面摩擦力为N，推力对木箱做功J，停止推动后木箱由于会向前滑行一段距离。

查看试题解析
9. 如图所示，人向下拉绳提升重物，已知物体重400N，动滑轮重60N，不计绳重及摩擦，将重物匀速提升0.5m，人所做的有用功为J，该滑轮组的机械效率为，增加提升的物重，滑轮组的机械效率会。（选填“提高”、“不变”或“降低”）。

查看试题解析
10. 与丝绸摩擦过的玻璃棒会带上电荷，带电的玻璃棒接触验电器上的金属球后，验电器的金属箔张开，验电器的工作原理是同种电荷相互，玻璃棒接触验电器上的金属球时自由电子由（“玻璃棒流向金属球”或“金属球流向玻璃棒”）。

查看试题解析

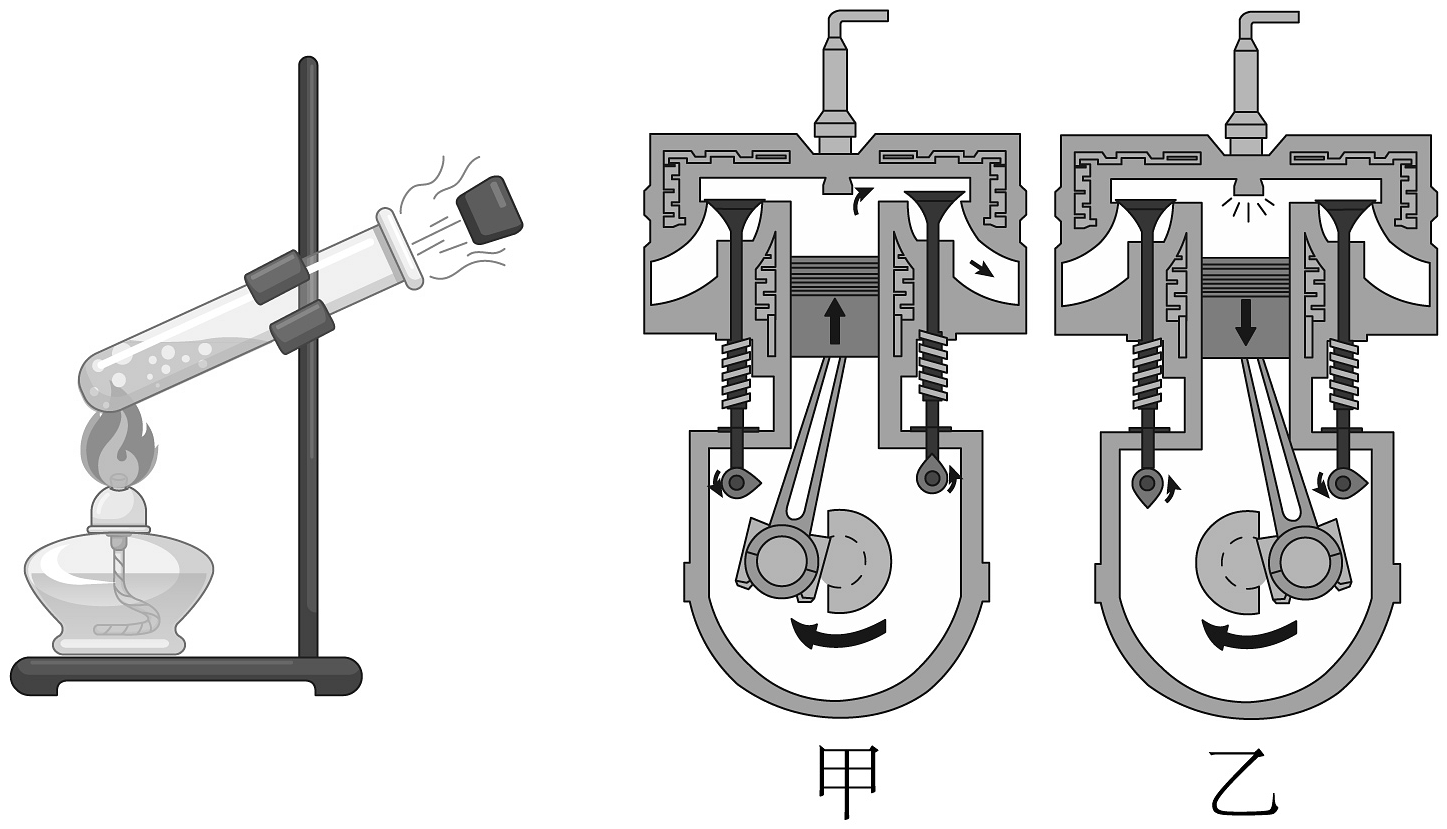

11. 如图所示，用酒精灯加热试管中的水，试管中盛有初温为20℃，质量是25g的水，加热水到100℃，水要吸收J的热量[水比热容为 $4.2 \times 10^{3} J / (kg \cdot ° C)$ ]。当水沸腾一段时间以后，塞子被试管内水蒸气推出，这是通过（选填“做功”或“热传递”）的方式将水蒸气的内能转化为塞子的机械能。图（选填“甲”或“乙”）中汽油机的工作过程与这一实验过程中原理是一致的。

查看试题解析
12. 电动自行车越来越受到老百姓的青睐。电动车使用前要先对车上的蓄电池充电，这时蓄电池相当于（选填“用电器”或“电源”）；骑车时，电动机为车提供动力，是电能转化为。电动车的电池的电压50V，正常行驶时总电流是2A，行驶10min消耗的电能为J。

查看试题解析

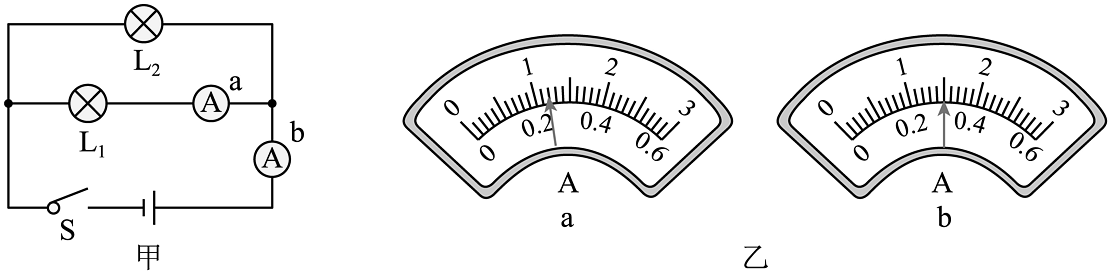

13. 如图甲电路，当开关S闭合后，电流表选用 $0 \sim 0.6 A$ 量程，指针偏转如乙图所示，其中b电流表的读数A，通过灯泡 $L_{1}$ 的电流是A，通过灯泡 $L_{2}$ 的电流是A。

查看试题解析
14. 如图甲所示电路，电源电压不变。闭合开关后，滑片P由b端滑到a端，则可判断电源电压是V，定值电阻 R 的阻值是Ω，滑动变阻器的最大阻值为Ω。

查看试题解析

三、作图题[15（1）题2分，15（2）题3分，15（3）题2分，共7分]

15. 作图题：

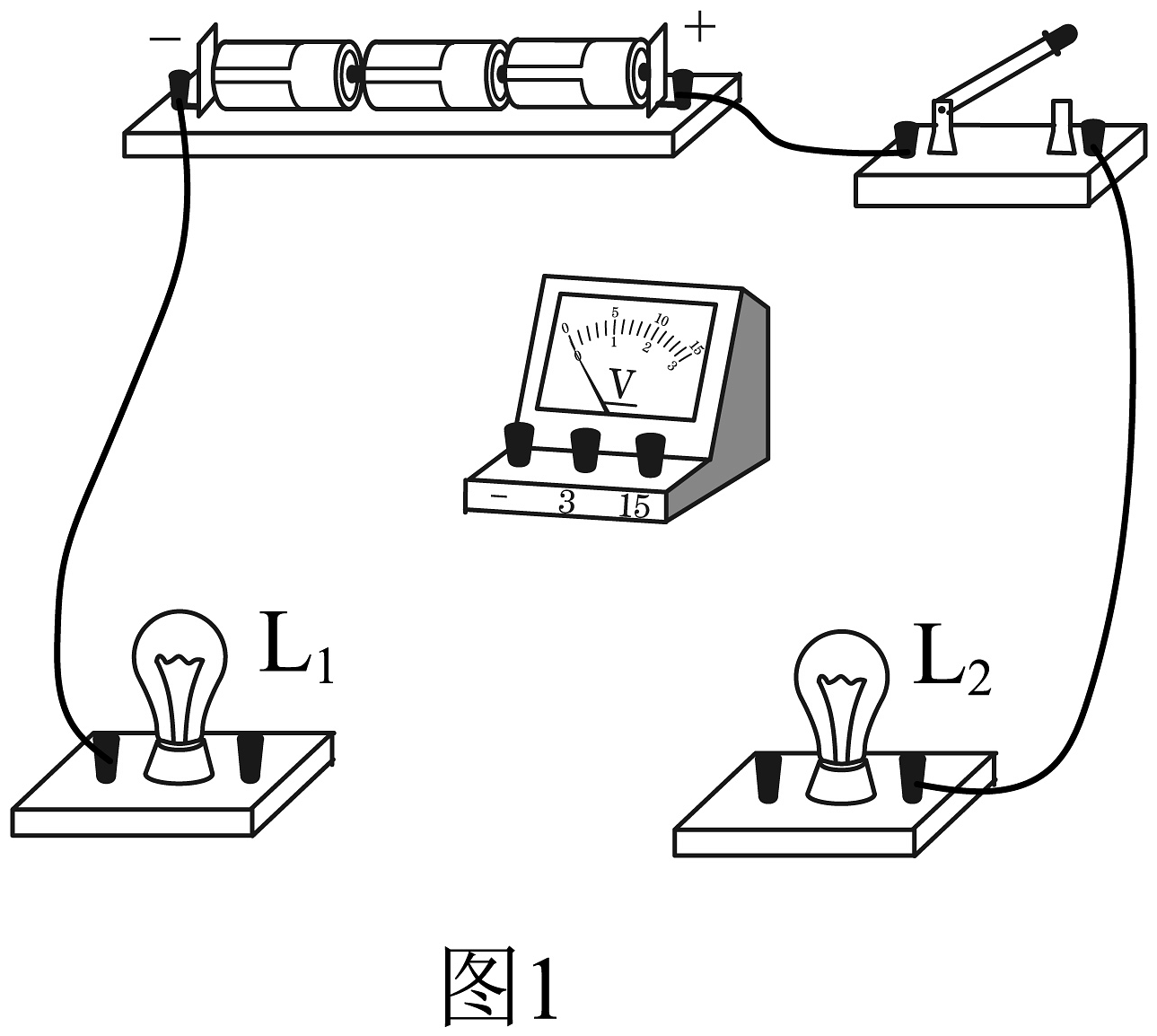

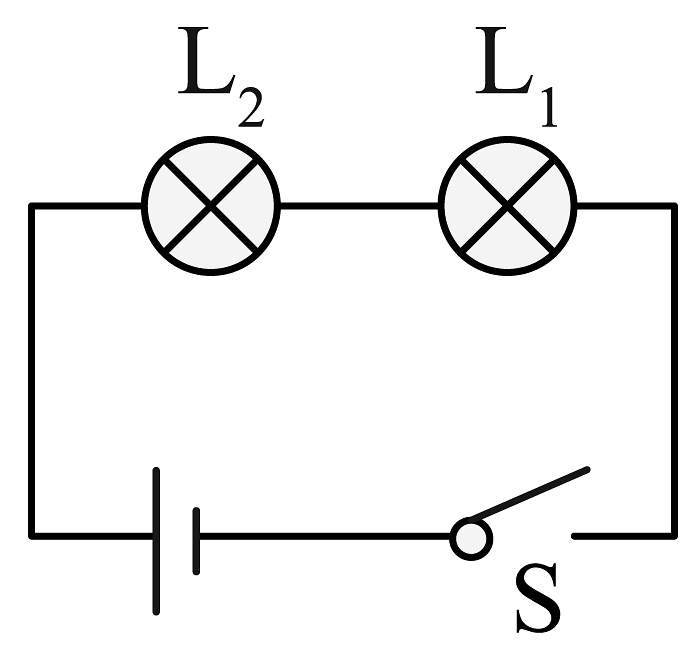

(1)、请在图1用笔画线代替导线，连接实验电路图，要求： $L_{1}$ 和 $L_{2}$ 串联，电压表测量灯 $L_{1}$ 的电压。

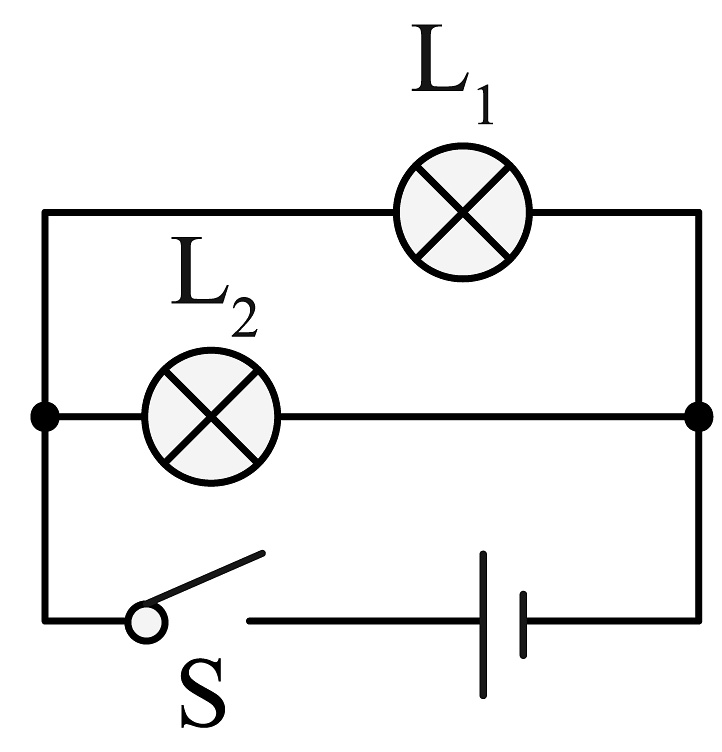

(2)、请在图2中的圆圈中填入适当的电表符号，使两灯能以并联的方式连入电路。

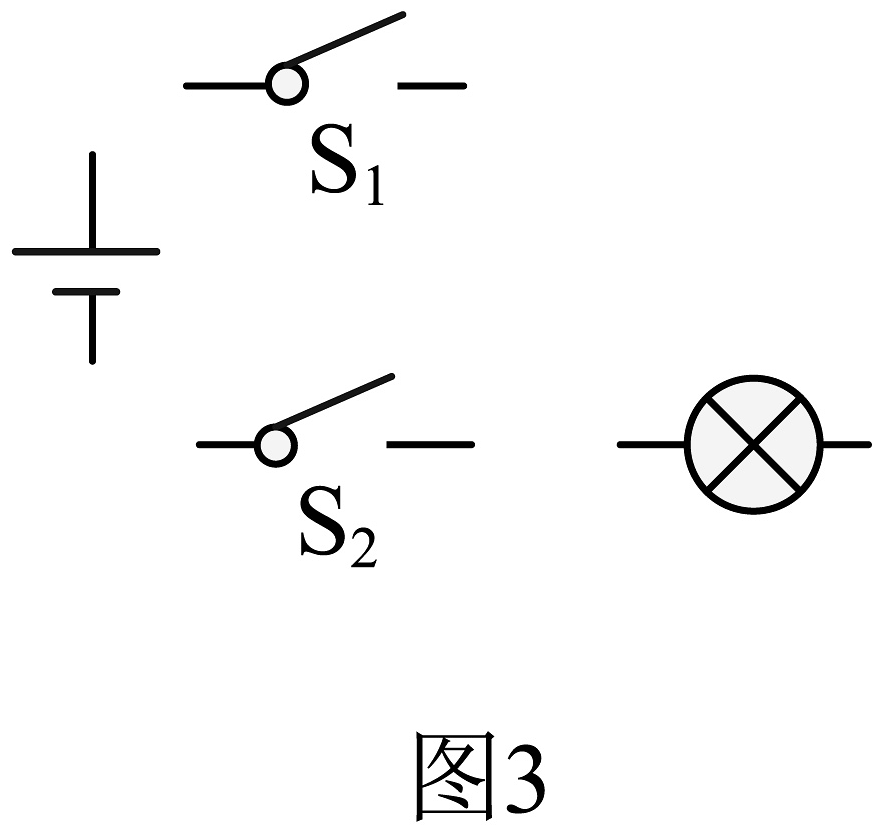

(3)、如图3所示 $S_{1}$ ，是的光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。 $S_{2}$ 是利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。为了夜间有人经过并发出声音时，电灯会发光，请将图中的元件连成相应的电路图。

查看试题解析

四、实验题（16题6分，17题6分，18题7分，共19分）

16. 按要求填空：

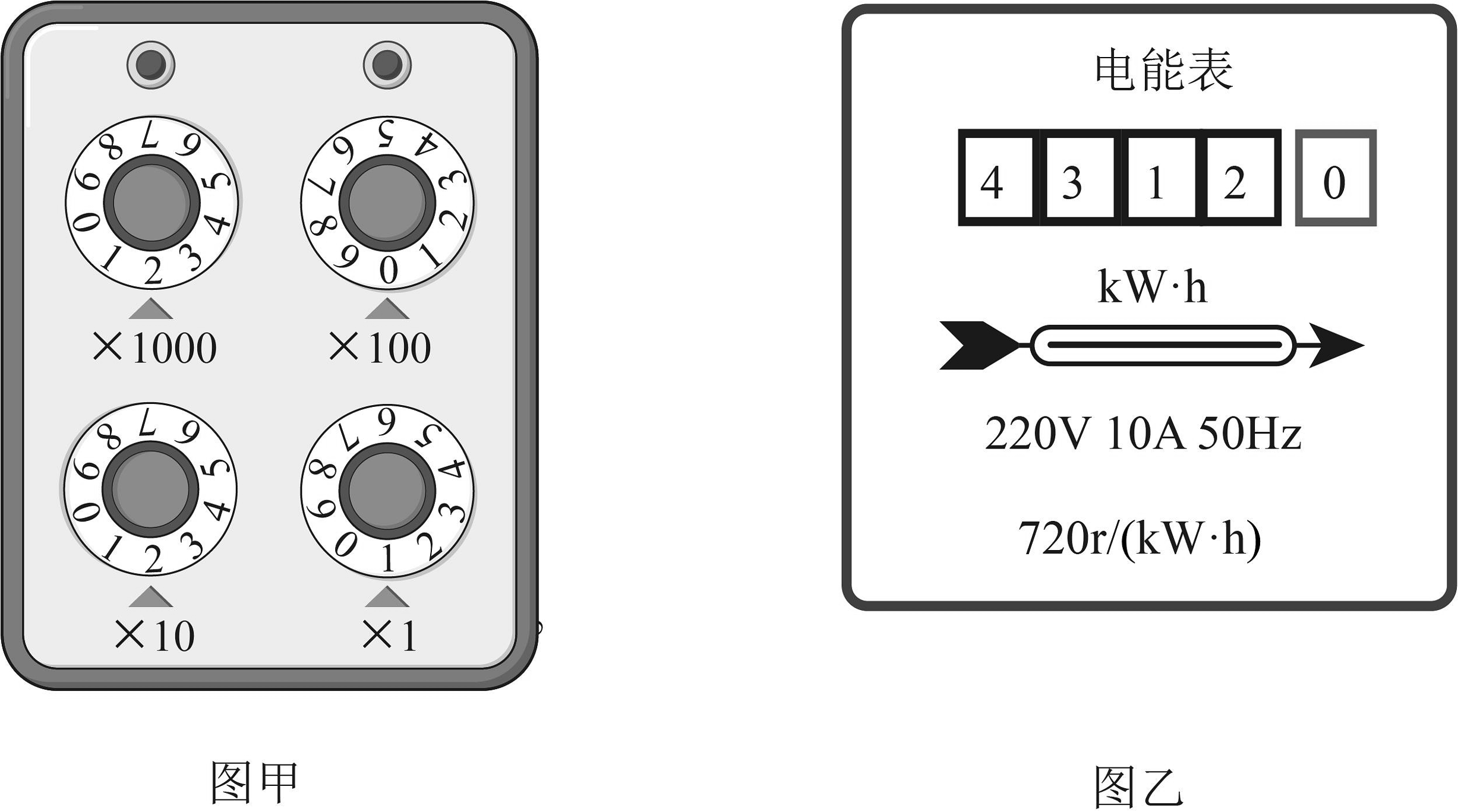

(1)、如图甲电阻箱，此时电阻箱的阻值为Ω。如图乙所示，电能表的示数为 $kW \cdot h$ ，在2min电能表转盘转过36圈，则电路中消耗的电功率是W。

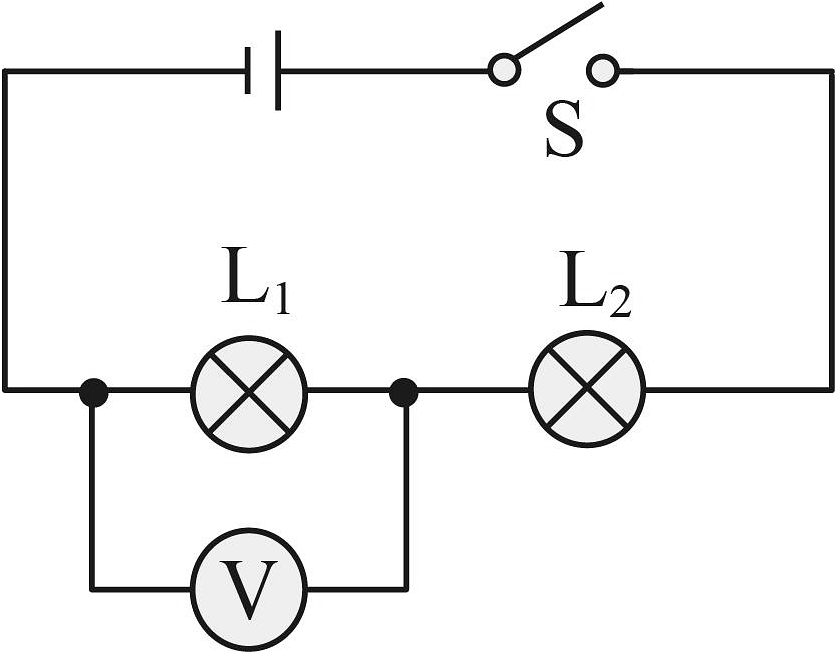

(2)、如图所示，在探究串联电路的电压规律的实验中，用三节干电池串联做电源。闭合开关前，发现电压表的指针指在了“0”刻度的左侧，原因是。为了使探究得出的结论具有普遍意义， $L_{1}$ 、 $L_{2}$ 应该选择（选填“相同”或“不同”）规格的小灯泡；排除故障后继续实验，得出了下表所示的一组数据，依据本次实验数据得出了实验结论：得出串联电路的电压规律（用公式表示）：。
$L_{1}$ 两端的电压 $U_{1}$ /V
$L_{2}$ 两端的电压 $U_{2}$ /V
串联总电压U/V
1.4
3.1
4.5

查看试题解析
17. 芳芳设计用如图所示装置探究“物体的动能大小与哪些因素有关”，其中摆线的长度L相同，小球A、B的质量 $m_{A} < m_{B}$ ，悬线与竖直方向之间的夹角 $θ_{1} < θ_{2}$ 。

(1)、小球按图示位置由静止释放，当小球摆动到竖直位置时，恰好与静止在水平面上的木块C发生碰撞，木块都会在水平面上滑行一定距离后停止，本实验中通过比较反映撞击木块C前小球动能大小；

(2)、根据乙、丙所示的探究过程，芳芳观察到图丙中木块C被撞得更远，可得出结论：小球的动能大小与有关（选填“速度”、“高度”或“质量”）；

(3)、若水平面绝对光滑且足够长，木块C被撞击后，它将做直线运动，本实验将（选填“能”或“不能”）达到探究目的；

(4)、“十次车祸九次快”是在警醒驾驶员驾驶车辆时不要超速，为了研究超速带来的危害，应该选用甲、乙、丙中的两次实验进行比较；如果为了研究车辆超载带来的危害。应该选两次实验进行比较。

查看试题解析

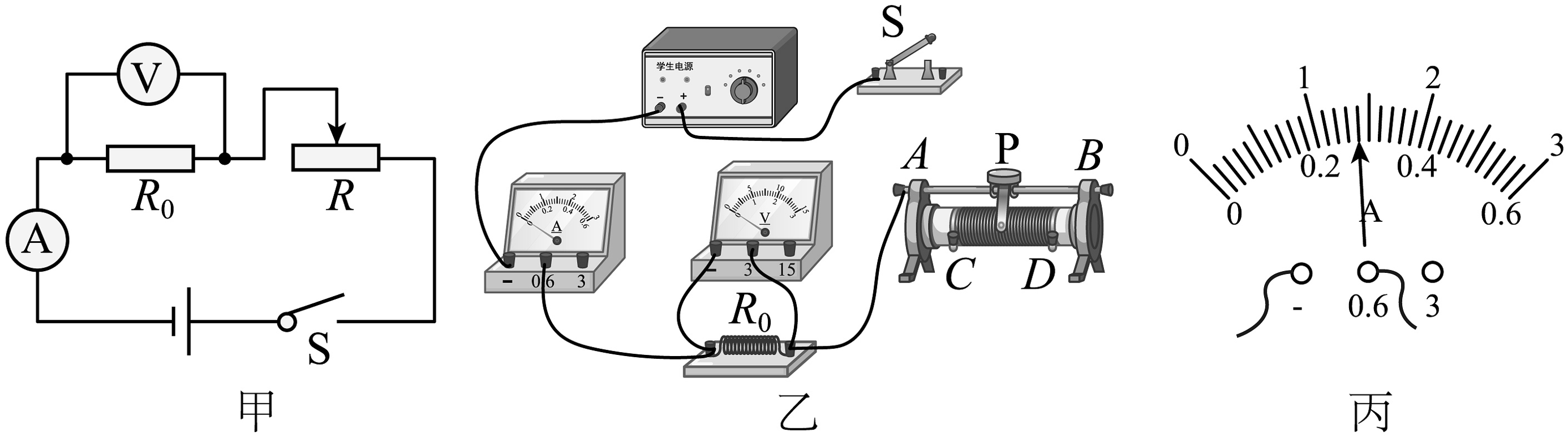

18. 欢欢在“探究电流与电压、电阻的关系”实验中，她选择的实验器材有：学生电源（电压可调）、电压表、电流表、定值电阻R₀（5Ω、10Ω、20Ω、25Ω）、滑动变阻器R（40Ω，1A）、开关及若干导线。

(1)、在“探究电流与电压的关系”实验时，选择了某一定值电阻R₀；
①请根据图甲的电路图，用笔画线代替导线将图乙中的实物电路连接完整；（要求：向左移动滑动变阻器滑片时，电路中的电流变小）；
②将学生电源调至6V，多次改变滑片位置，记录实验数据如下表，第5次实验中的电流如图丙所示，为A；分析表格中数据，得出结论：电阻一定时，。由表中的数据可知，电路中接入的定值电阻R₀的阻值为Ω。
实验次序
1
2
3
4
5
电压/V
1.2
1.6
2
2.4
2.8
电流/A
0.12
0.16
0.20
024
（图丙中读数）

(2)、“探究电流与电阻关系”实验：
①在上述实验过程中，保持电源电压为6V，当欢欢移动滑动变阻器的滑片P，使电压表示数为2V后，断开开关，仅将定值电阻R₀由10Ω更换成15Ω，再闭合开关时，电压表的示数会（选填“大于”、“小于”或“等于”）2V，她应将滑动变阻器的滑片P向（选填“A”或“B”）端移动，才能使电压表示数保持2V不变；
②当欢欢将定值电阻R₀更换成25Ω进行实验时，发现无论怎样移动滑动变阻器的滑片电压表的示数大于2V。下列措施哪一个不可以继续完成实验探究
A．换用阻值更大的滑动变阻器
B．在电路中串联一个5Ω的定值电阻
C．增大电源电压
D．减小电源电压

查看试题解析

五、计算题（19题6分，20题7分，共13分）

19. 如图所示的电路中，电源电压保持不变，电阻 $R_{1} = 15 Ω$ 。闭合开关S，电流表 $A_{1}$ 的示数为0.4A，电流表A的示数为0.7A。求：

(1)、电源电压U；

(2)、通过电阻 $R_{2}$ 的电流；

(3)、电阻 $R_{2}$ 的阻值。

查看试题解析

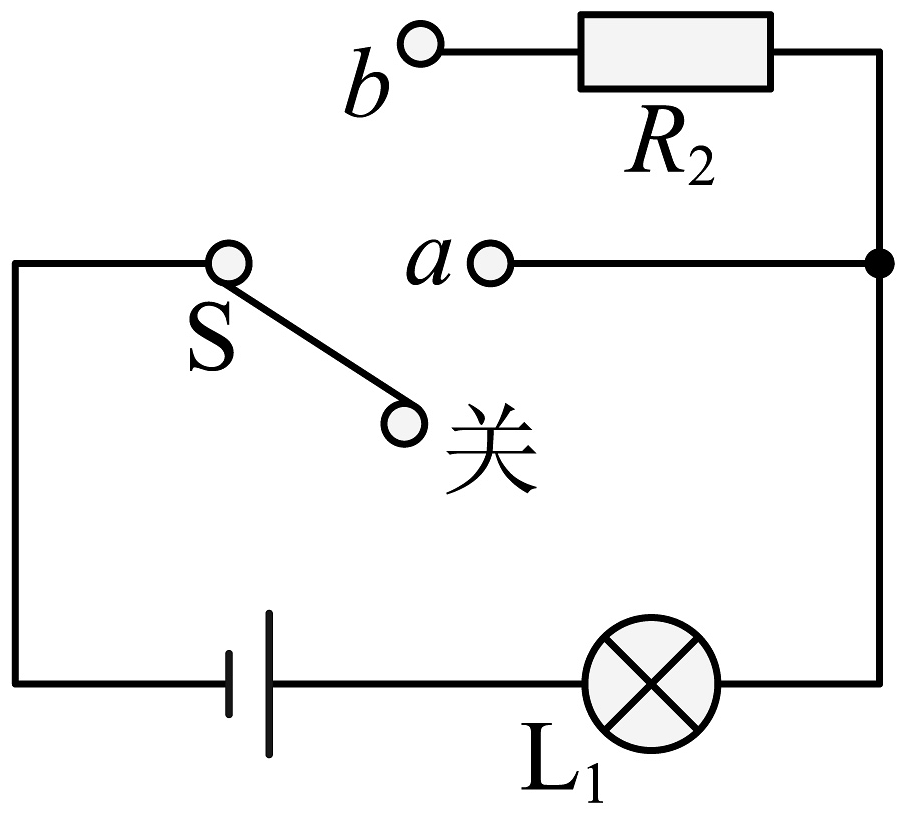

20. 如图所示是一盏有两挡可变光的台灯电路图，开关S置于a时为亮光挡，灯光正常发光，开关S置于b时为暗光挡，灯泡不正常发光，电源电压12V保持不变，灯泡L规格为“12V、9W”，电阻 $R_{2} = 8 Ω$ 。（忽略灯丝的电阻随温度的变化）求：

(1)、开关S置于a亮光时，通过灯泡的电流和通电5min灯泡消耗的电能；

(2)、开关S置于b暗光时，灯泡的实际电功率；

查看试题解析

六、综合能力题（21题6分，22题6分，23题7分，共19分）

21. 阅读短文，回答问题：
世界瞩目！嫦娥五号探测器成功发射
2020年11月，我国在中国文昌航天发射场，用长征五号遥五运载火箭成功发射探月工程嫦娥五号探测器，顺利将探测器送入预定轨道，开启我国首次地外天体采样返回之旅。如图所示是中国文昌航天发射场时的情景，火箭加速离开地面时，发出巨大的轰鸣声，拖着长长的橘红色火焰直奔天际。

(1)、火箭发射时，高温高压的燃气从尾部喷出，火箭获得上升的推力，是利用了力的作用是的；

(2)、火箭加速离开地面的过程中，动能，重力势能；（均选填“减小”或“增大”）

(3)、嫦娥五号是首次进行地外天体采样返回任务，计划把2千克的月壤样品带回地球，这些月壤样品的质量将（选填“变大”、“变小”或“不变”）；

(4)、嫦娥五号返回器返回地球时，与大气剧烈摩擦，温度，像火球一样，这是通过方式改变物体的内能。

查看试题解析
22. 在“比较不同物质吸热升温情况”的实验中：

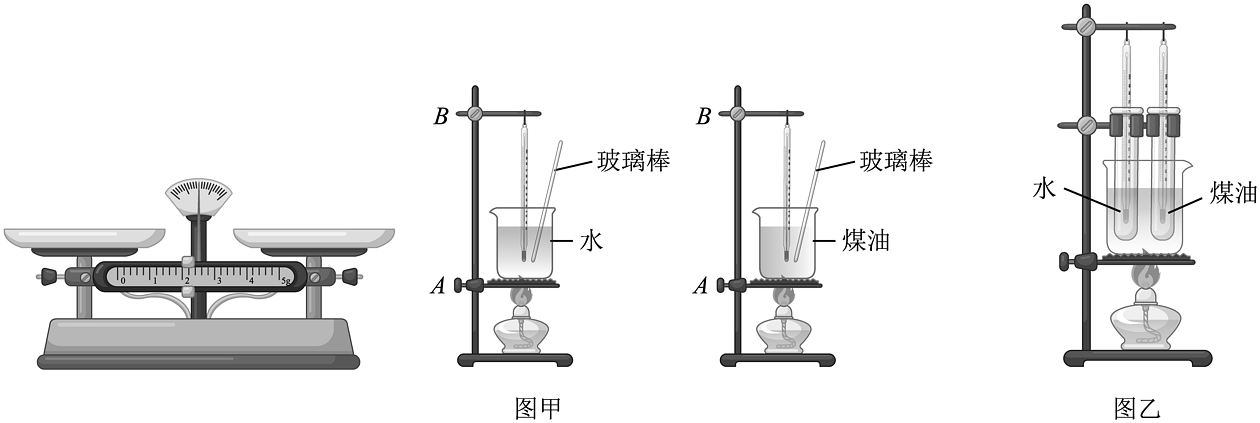

（1）小红和小明做加热水和煤油的实验，如图甲所示，在组装器材时应先调节（选填“A”或“B”）的高度；
（2）组装好器材，他们先后在同规格的烧杯中称出质量相等的水和煤油，分别加热相同的时间，比较水和煤油，要完成该实验，除图甲所示器材外，还需要的测量工具是；
（3）在对实验进行反思时，他们认为原方案需要两次加热，存在耗时长等缺点，因此改进方案并设计了图乙所示的装置。与原方案相比，该方案除克服了上述缺点外还具有的优点是；
（答出一个即可）
（4）它们在相同时间内升温不同的原因是；
（5）下列现象可用比热容知识来解释的是。
A.夏天在教室洒水，感到凉快
B.金属勺装有塑料手柄
C.沙漠地区昼夜温差较大

查看试题解析
23. 如图甲为升降机电路的部分原理图。电源电压恒为6V，R₀为定值电阻，电压表量程为0~3V，压敏电阻R₁的阻值与所受压力大小的关系如图乙所示。
（1）由图乙可知，随压敏电阻所受到的压力的增大，压敏电阻R₁的阻值，电压表的示数将（两空均选填“变大”、“变小”或“不变”）；
（2）压敏电阻所受压力为0时，电阻R₁＝Ω；
（3）压敏电阻所受压力为0时，电压表示数为2V，则压敏电阻R₁两端的电压U₁=V，电阻R₀＝Ω；
（4）在不损坏电压表的前提下，此压敏电阻能承受的最大压力为N，此时压敏电阻的阻值变为Ω。

查看试题解析
